90 astetta taivutettu kaapin sarana

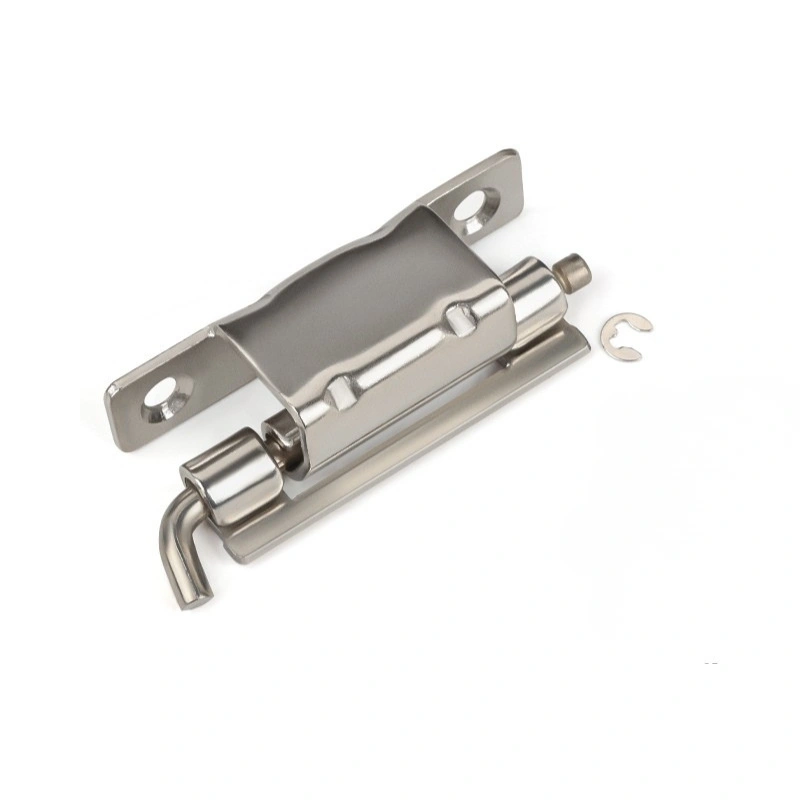

Yitai Lockista piilokotelosaranoita hankkiville ostajille 90 asteen taivutettu kaappisarana CL275-sarja kattaa kaksi avauskulmaa kolmessa mallissaan - 120° mallissa CL275-1 ja 90° sekä malleissa CL275-2 että CL275-3. CL275-2:lla ja CL275-3:lla on sama vaakasuuntainen jalanjälki, mutta ne eroavat sivumitoistaan, joten valinta niiden välillä riippuu kotelosi ovipaneelin ja karmin geometriasta. Kaikki kolme käyttävät Φ5 mm:n piippua, jossa on Φ4 avoin kiinnitysrengas tapin pitämiseen.

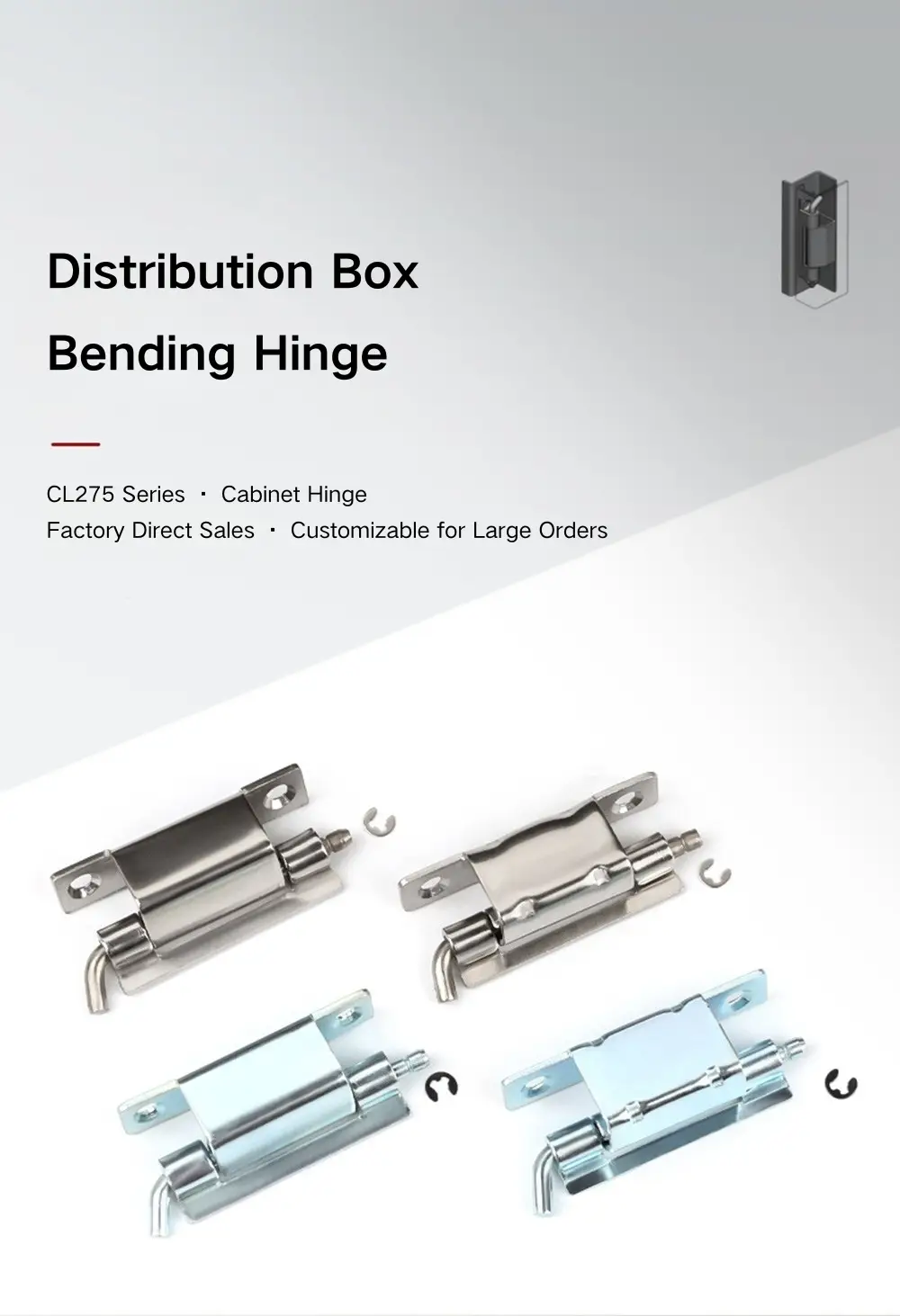

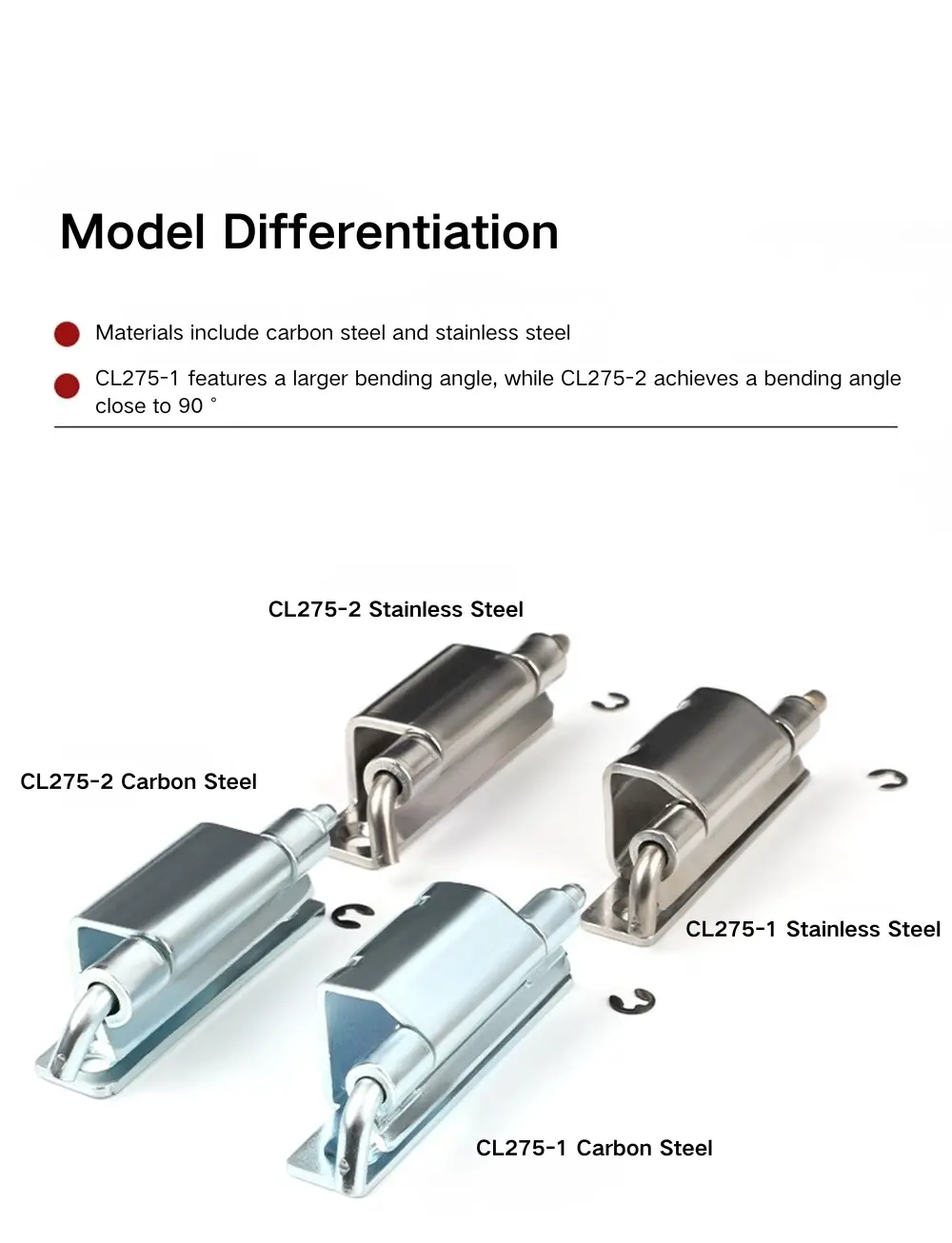

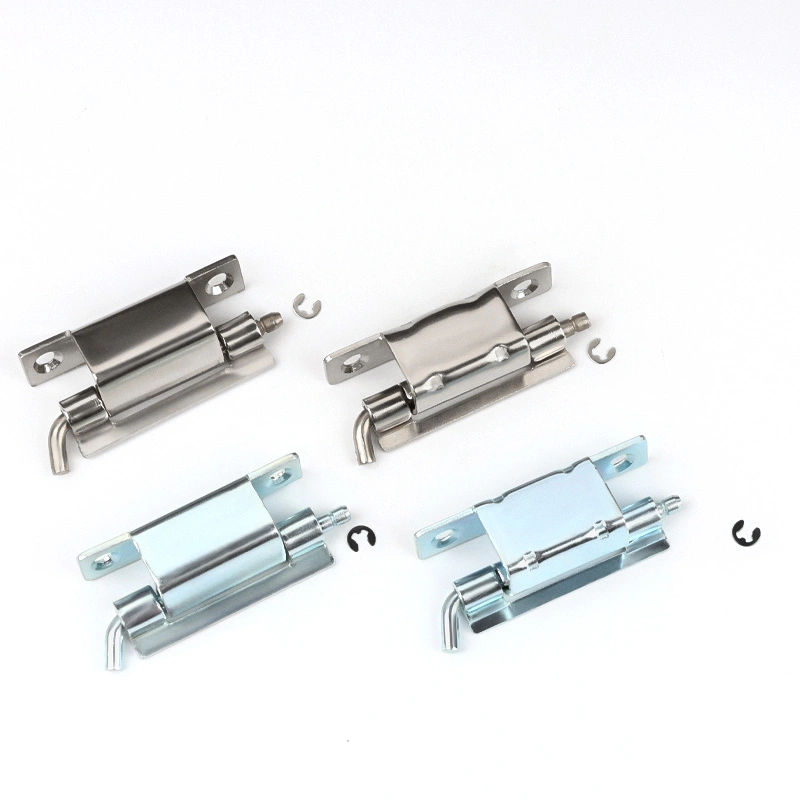

Mallivaihtoehdot ja mitat

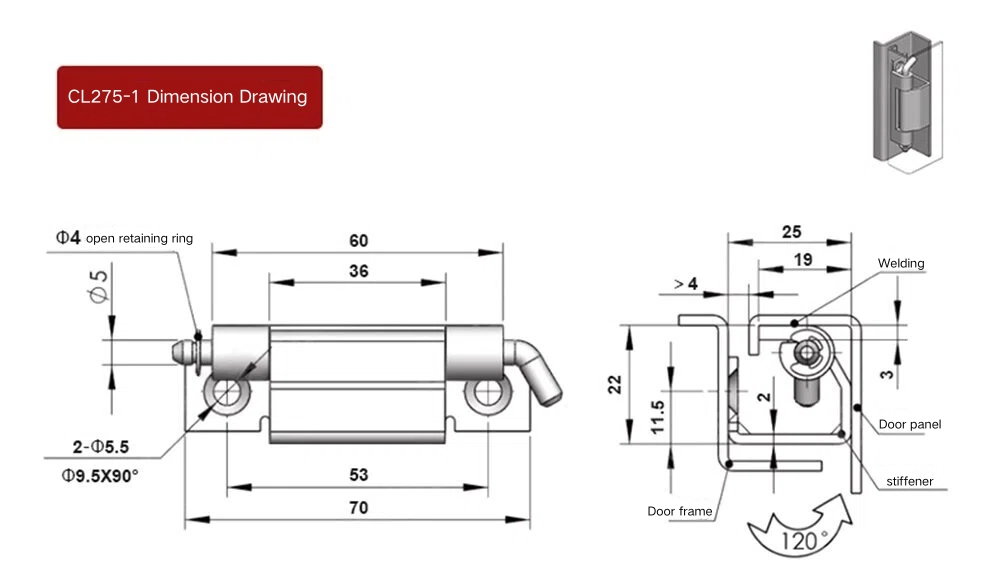

90 astetta taivutettu kaapin sarana CL275-1 on suurin malli, jonka kokonaispituus on 70 mm ja saranan runko 60 mm. Asennussiipien välinen sisäväli on 53 mm, piipun halkaisija on Φ5 mm ja kaksi kiinnitysreikää ovat Φ5,5 mm Φ9,5 × 90° upotuksella. CL275-1 avautuu 120°, joten se on oikea valinta sinne, missä tarvitaan leveämpää oven kääntöä.

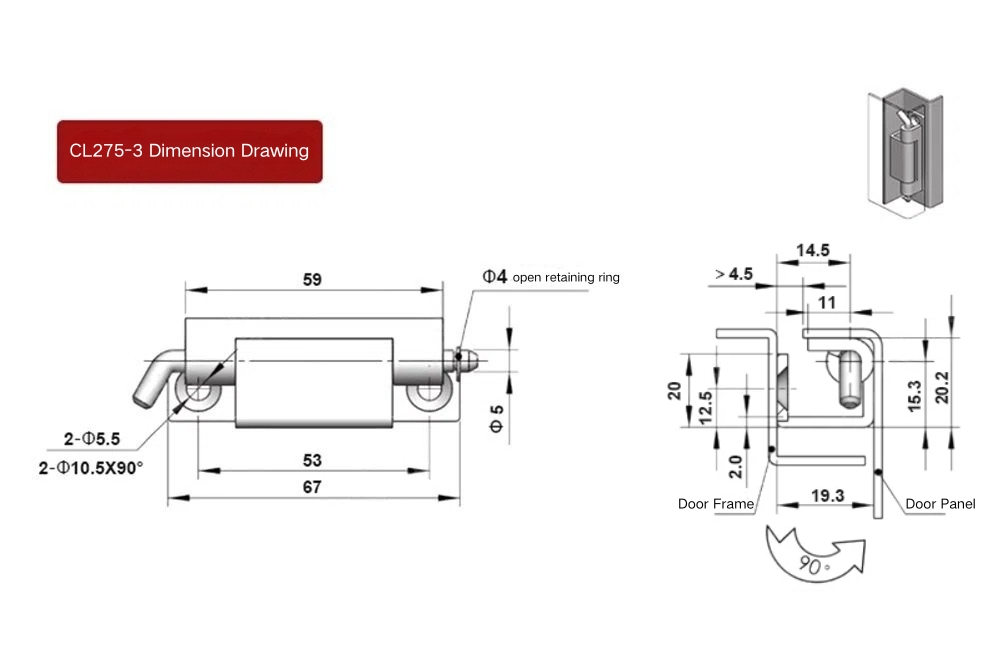

CL275-2 ja CL275-3 avautuvat molemmat 90° ja jakavat 53 mm:n sisäjännevälin ja Φ5 mm:n piipun, mutta eroavat toisistaan ​​kokonaismittojensa ja reikien konfiguraation suhteen. CL275-2:n kokonaispituus on 67 mm ja runko 59 mm, ja siinä on kaksi Φ5,5 mm:n reikää kahden Φ10,5 × 90° upotusreiän ohella. CL275-3:n runko on 60 mm ja kokonaispituus 67 mm kahdella Φ5,2 mm:n kiinnitysreiällä. CL275-3:n sivuprofiili eroaa myös CL275-2:sta, sillä oven karmin kiinnityssyvyys on 19,3 mm ja sivuttaiskorkeus 20,2 mm – yksityiskohdilla on merkitystä asennettaessa 90 astetta taivutettua kaapin saranaa tiettyyn runkokanavaan.

Rakenne ja asennus

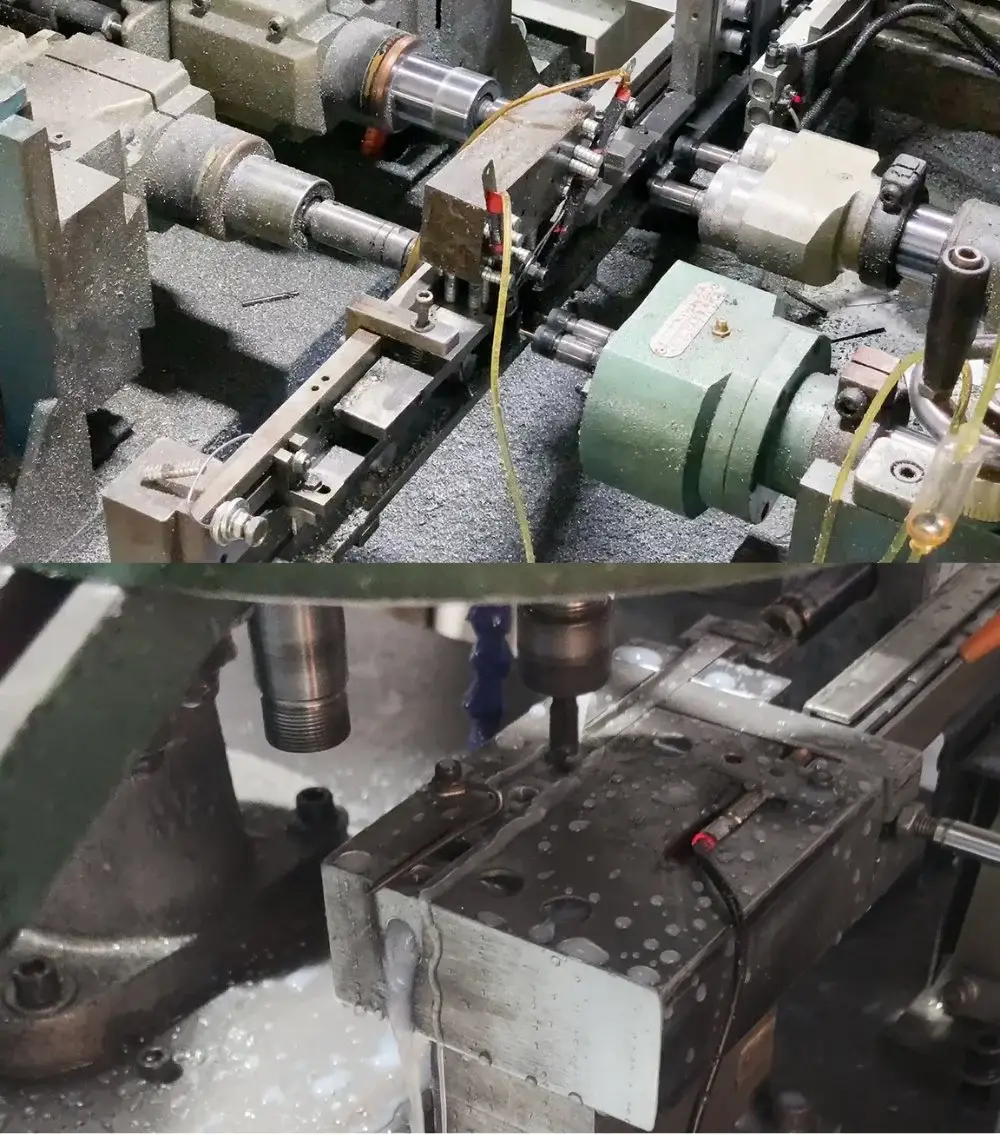

Kaikki kolme 90 asteen taivutuskaapin saranan mallia asennetaan hitsaamalla. Taivutettu siipirakenne tarkoittaa, että saranaistuimien toinen puoli asettuu oven karmikanavan sisäpuolelle ja toinen ovipaneelia vasten siten, että saranapiippu istuu upotettuna karmiprofiiliin eikä kaapin etupuolelle. Tämä piilotettu sijoittelu erottaa CL275:n tavallisesta pinta-asennetusta saranasta.

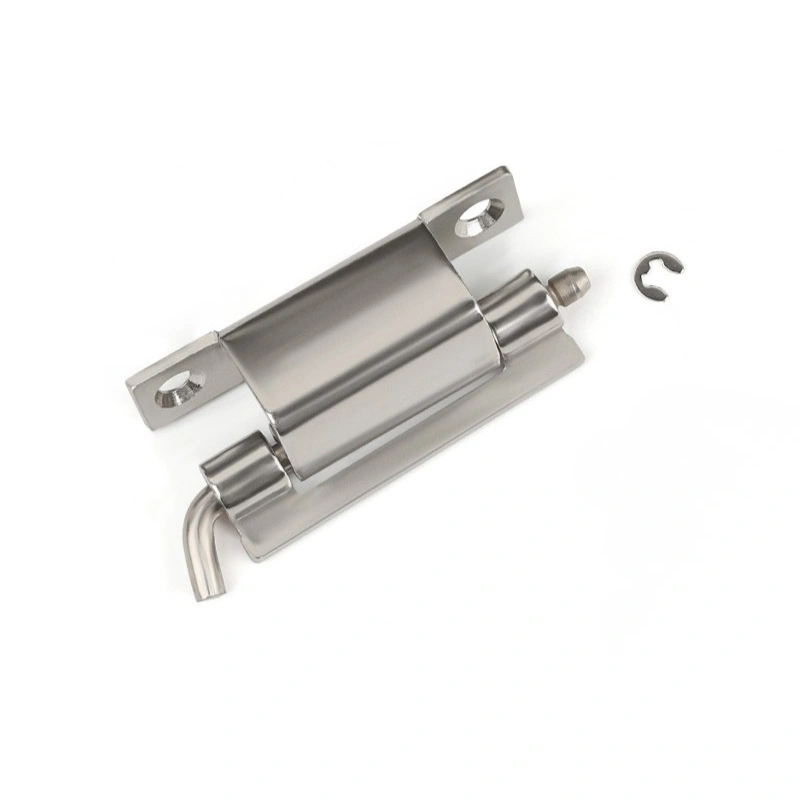

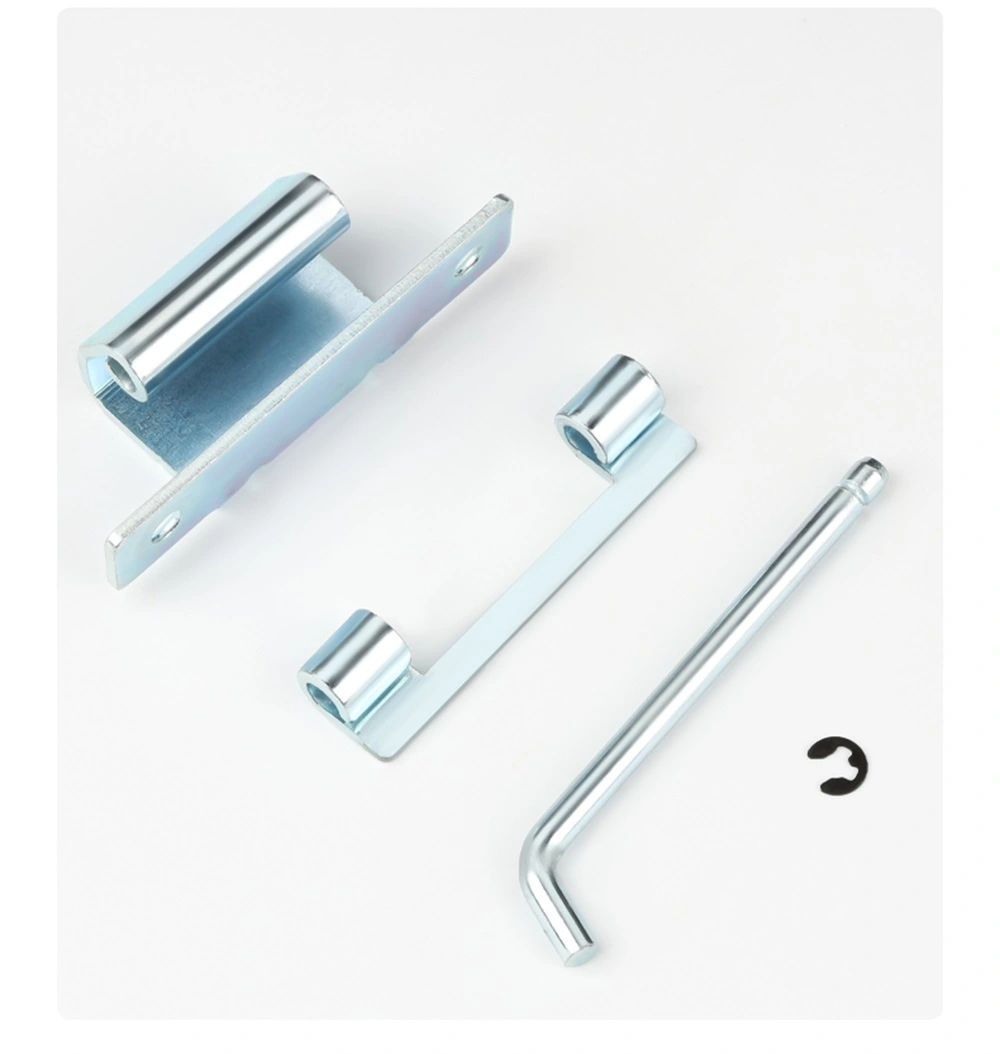

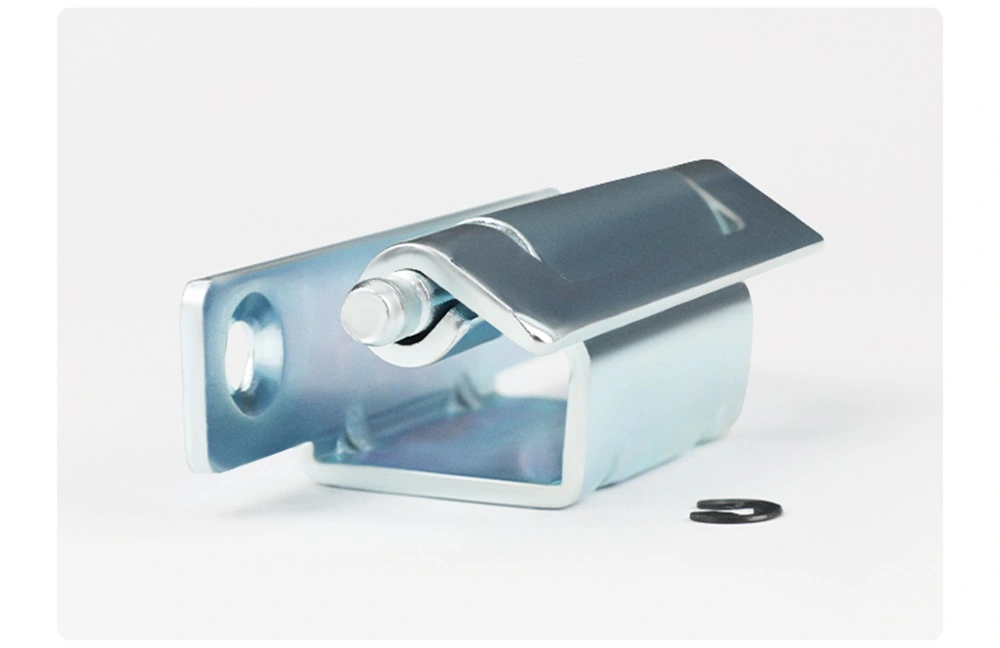

90 astetta taivutettu kaapin sarana käyttää Φ4 avointa kiinnitysrengasta kaikissa kolmessa mallissa pitämään tappi paikallaan käytön aikana. Ovilehti voidaan irrottaa irrottamalla kiinnitysrengas ja vetämällä tapista – työkaluja ei tarvita – mikä on hyödyllistä kaappeille, jotka tarvitsevat ajoittain oven irrottamista sisäistä pääsyä tai huoltoa varten. Hitsattu asennus pitää kiinteän siiven pysyvästi ankkuroituna karmiin, joten toistuva oven irrotus ei vaikuta asennukseen.

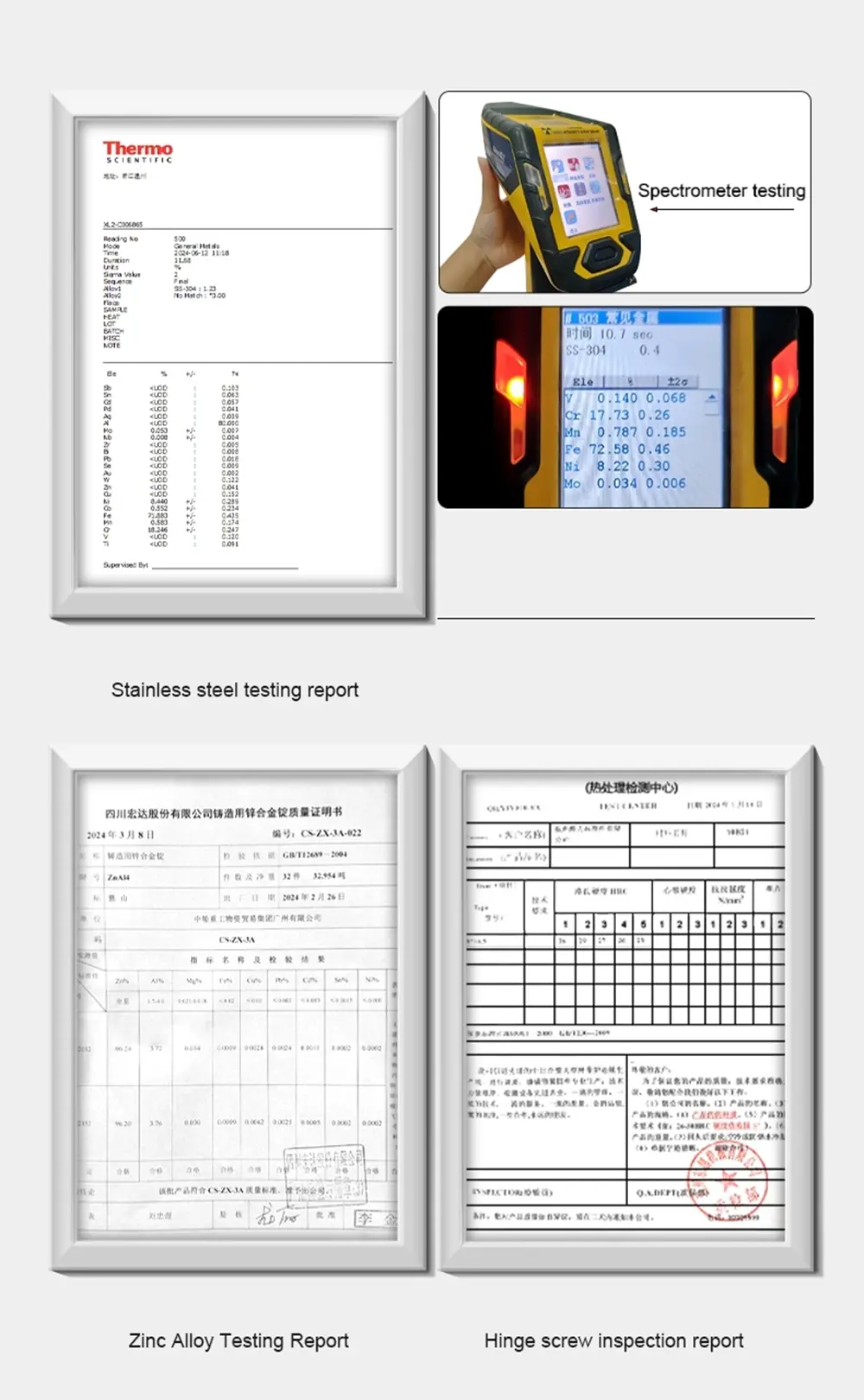

Materiaali ja pintakäsittely

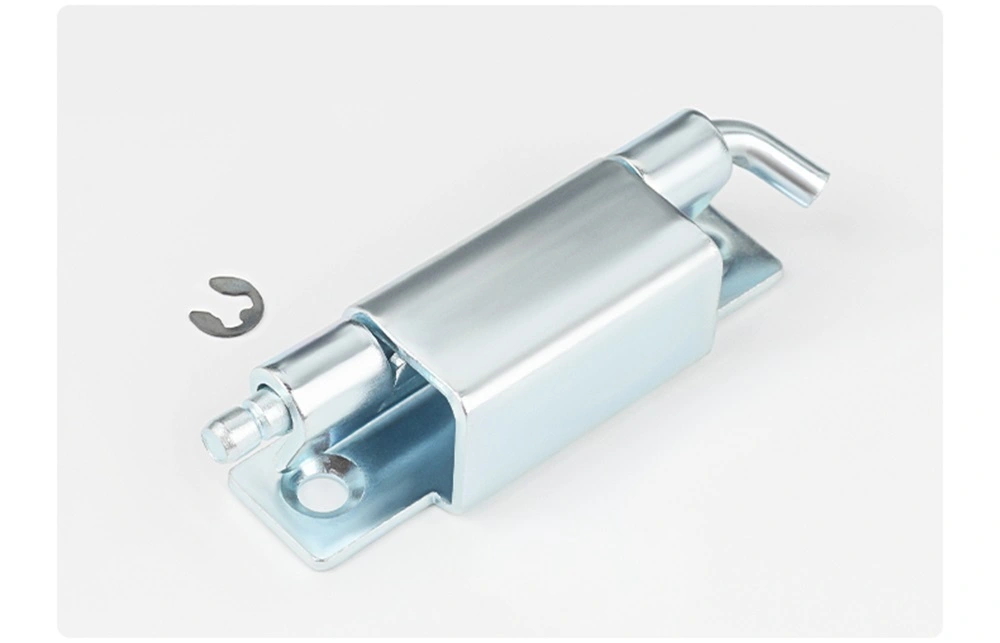

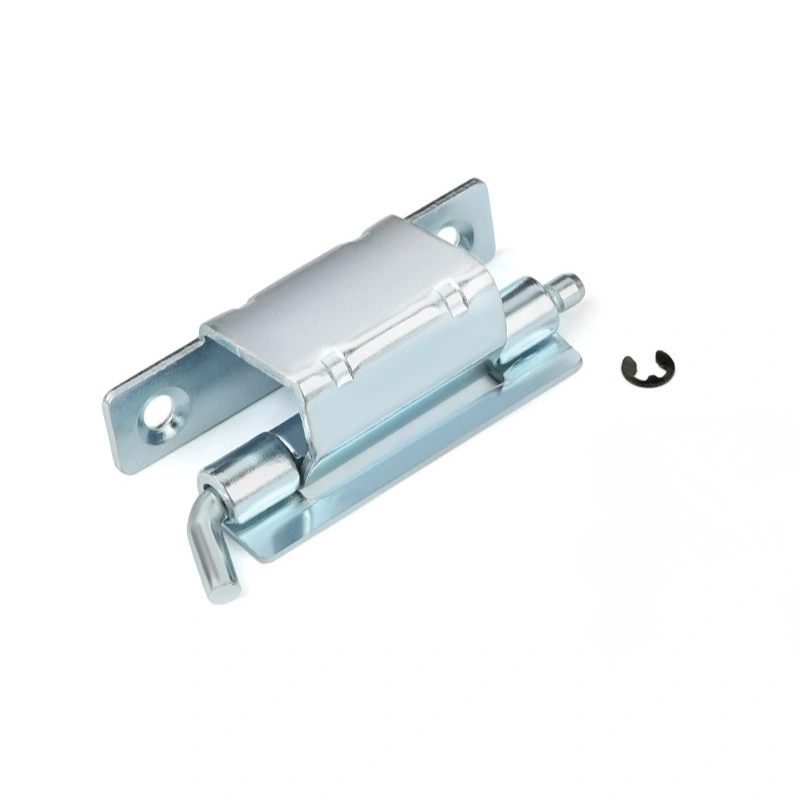

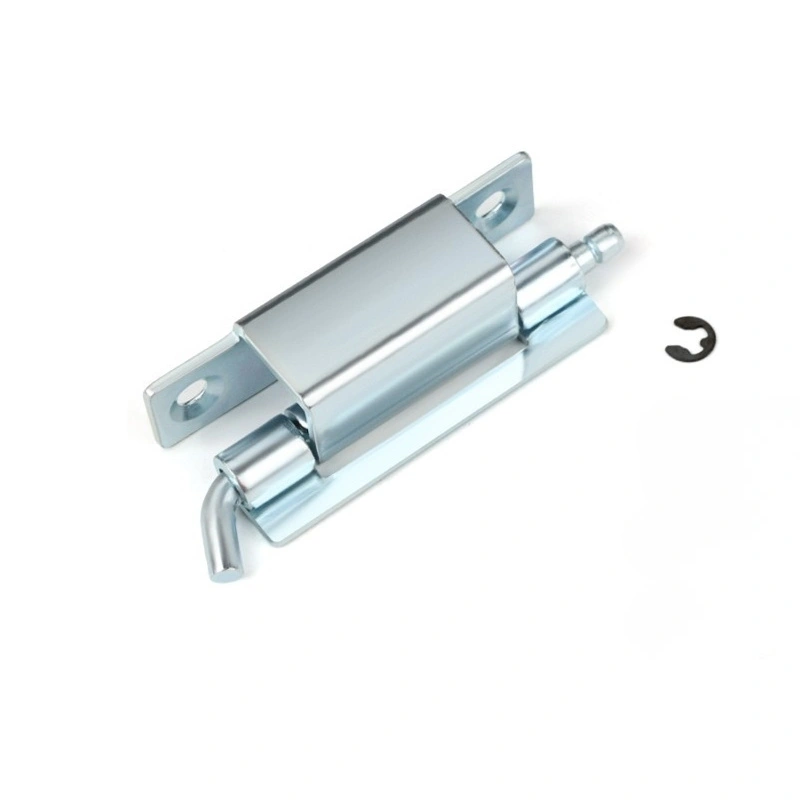

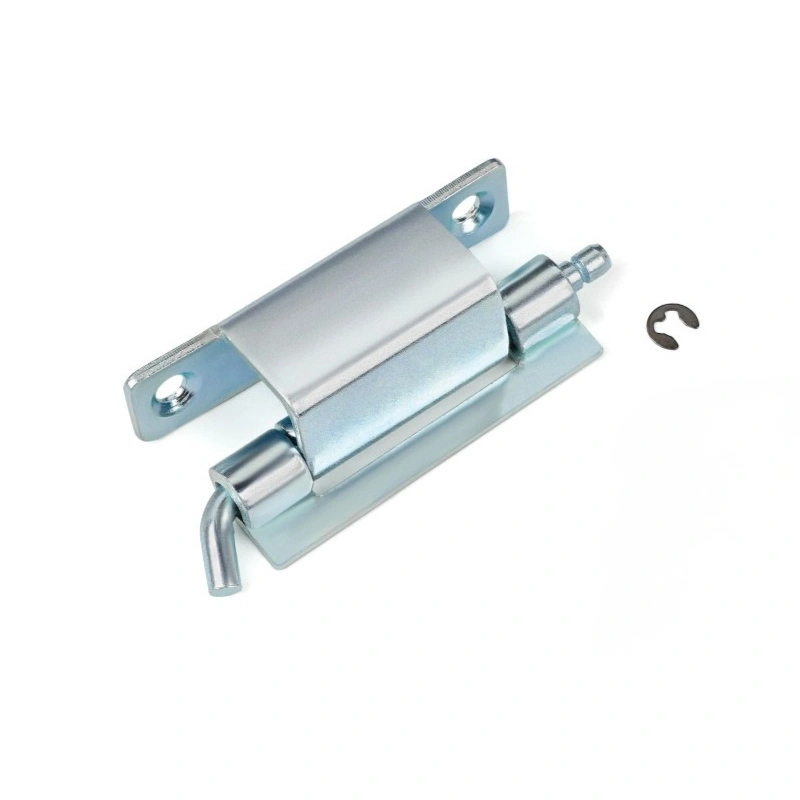

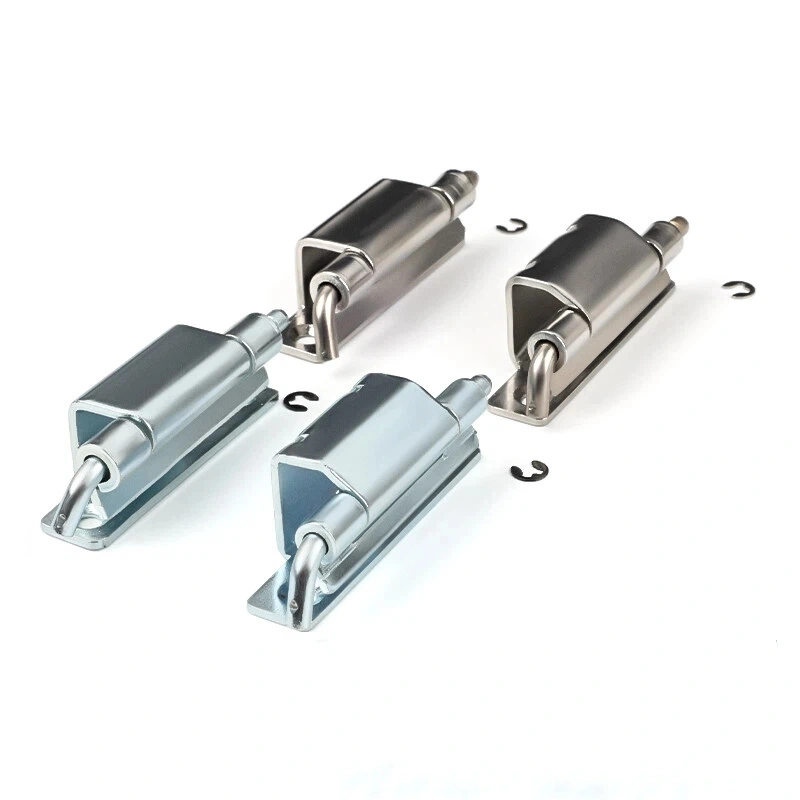

90 astetta taivutettua kaapin saranaa on saatavana galvanoidusta hiiliteräksestä ja 304 ruostumattomasta teräksestä. Hiiliteräsversiossa on sinkitys, joka tarjoaa riittävän korroosiosuojan sisäkaapeleille kuivissa tai säädellyissä ympäristöissä. Se on vakiovalinta useimpiin sähkökaappi- ja jakelurasiasovelluksiin, joissa asennus on sisätiloissa eikä kosteus ole tekijä.

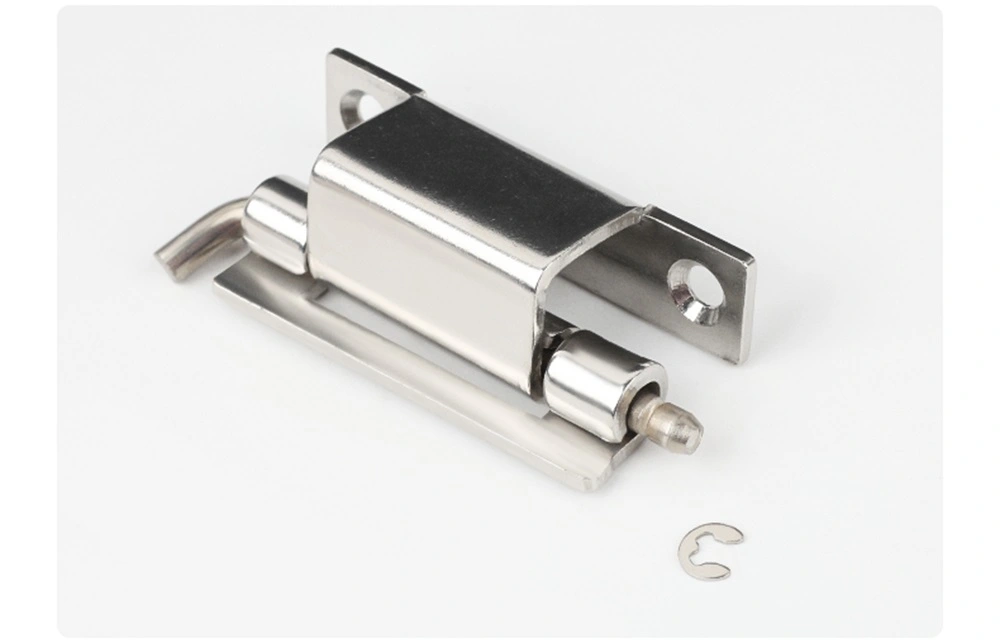

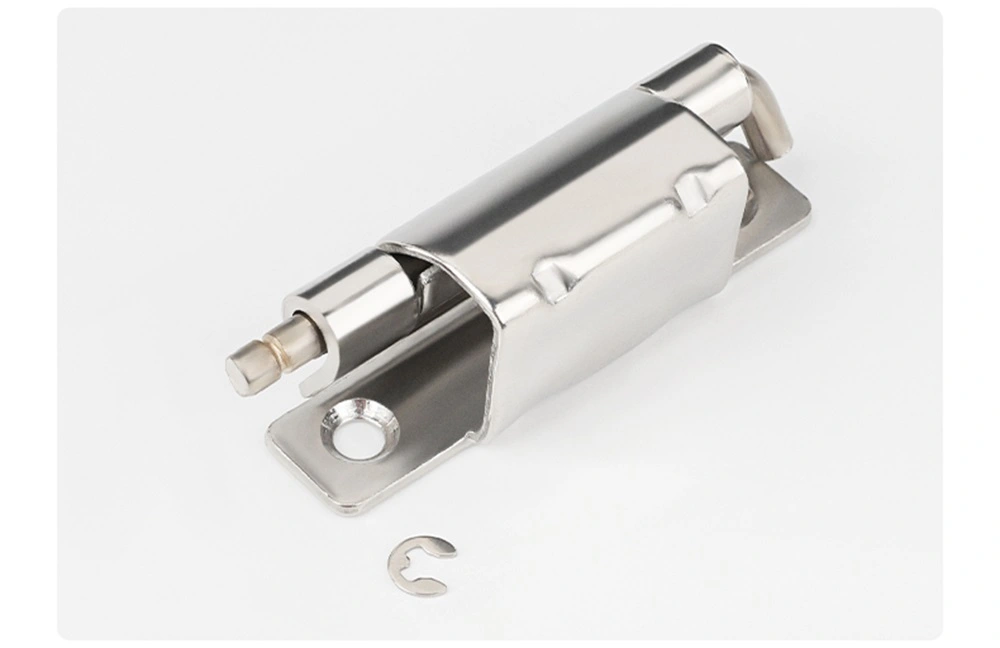

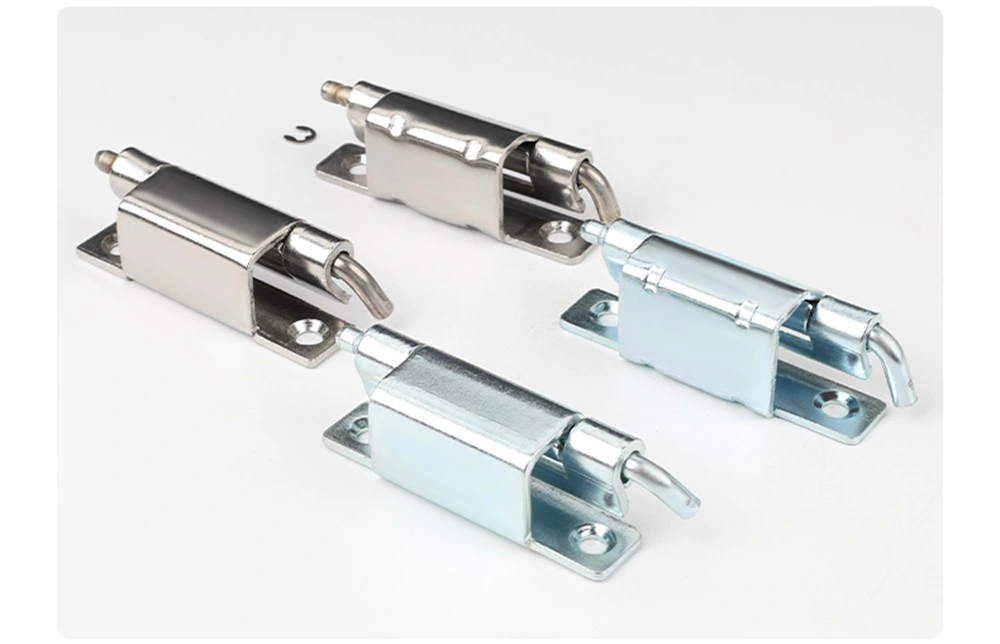

304 ruostumattomasta teräksestä valmistettu 90 astetta taivutettu kaapin sarana on parempi vaihtoehto, kun kotelo on alttiina kosteudelle, ulko-olosuhteille tai ympäristölle, jossa kosteus on korkea. Myös ruostumaton teräs tarkentuu, kun kaapin ulkopinta on huomioitu, sillä se säilyttää ulkonäkönsä ajan myötä paremmin kuin galvanoitu hiiliteräs haastavissa olosuhteissa. Molemmat materiaalit ovat saatavilla kaikissa kolmessa CL275-mallissa.

FAQ

Q1: Mitkä ovat kolme CL275-sarjan mallia ja miten ne eroavat toisistaan?

CL275-sarjaan kuuluvat CL275-1, CL275-2 ja CL275-3. CL275-1 avautuu 120° ja on suurin malli 70 mm kokonaispituudella. CL275-2 ja CL275-3 avautuvat molemmat 90° ja niillä on samat vaakasuuntaiset mitat, mutta ne eroavat sivuprofiilistaan ​​ja asennusreikien konfiguraatiosta. Kaikki kolme ovat hitsattuja saranoita, joissa on Φ5 mm piippu.

Q2: Mikä on kunkin mallin avautumiskulma?

CL275-1 avautuu 120°. CL275-2 ja CL275-3 avautuvat molemmat 90°. Avautumiskulma on kiinnitetty saranan siipien taivutusgeometriaan, eikä sitä voi säätää asennuksen jälkeen.

Q3: Kuinka CL275-sarana asennetaan?

Kaikki kolme CL275-mallia asennetaan hitsaamalla. Taivutettu siipi hitsataan kaapin runkoon tai ovipaneeliin valmistuksen aikana. Tässä sarjassa ei ole ruuvikiinnitysvaihtoehtoa.

Q4: Miten saranatappi säilytetään ja voidaanko ovi irrottaa?

Kaikissa CL275-malleissa on Φ4 avoin kiinnitysrengas pitämään tappi paikallaan. Irrota ovi irrottamalla kiinnitysrengas ja vedä tapista – työkaluja ei tarvita. Hitsattu pohja pysyy kiinnitettynä karmiin, joten ovi voidaan irrottaa ja kiinnittää uudelleen saranan kiinnitykseen vaikuttamatta.

Q5: Mitä materiaaleja on saatavilla?

CL275-kaapin sarana on valmistettu galvanoidusta hiiliteräksestä ja ruostumattomasta teräksestä 304. Hiiliteräs sopii sisätiloihin, kuiviin koteloihin; ruostumaton teräs on parempi valinta ulkoasennuksiin tai ympäristöihin, joissa on säännöllinen kosteusaltistus.

Q6: Mitä eroa on CL275-2:lla ja CL275-3:lla?

Molemmilla malleilla on samat vaakasuuntaiset mitat ja 90° avautumiskulma, mutta niiden sivuprofiilit eroavat toisistaan. CL275-3:n oven karmin kiinnityssyvyys on 19,3 mm ja sivuttaiskorkeus 20,2 mm, kun taas CL275-2:ssa on erilaiset sivuvälykset, jotka sopivat erilaisiin karmikanavageometrioihin. Valitse ovenkarmin ja paneelin mittojen perusteella.
