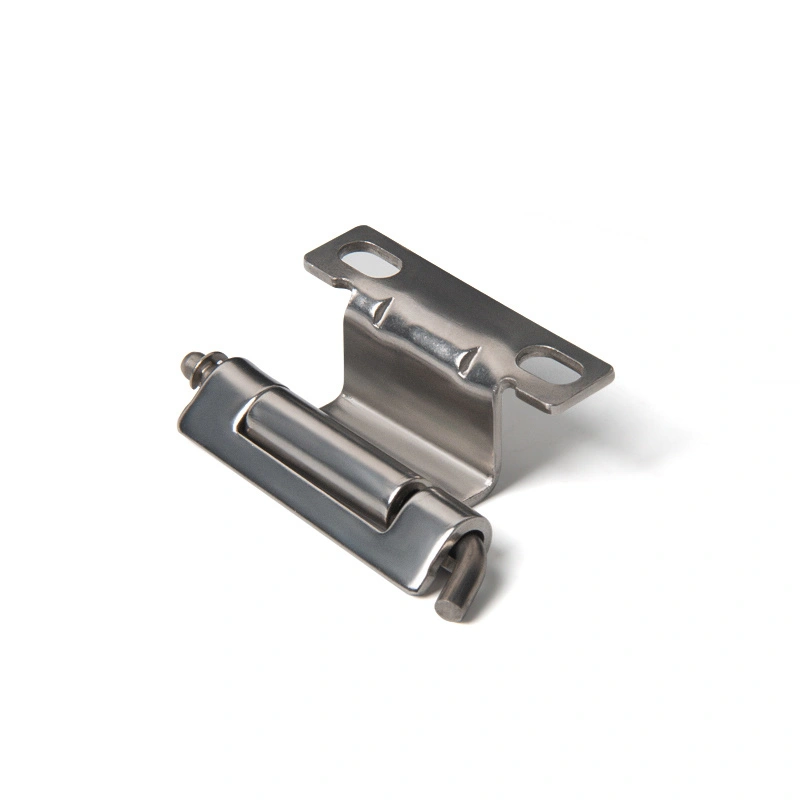

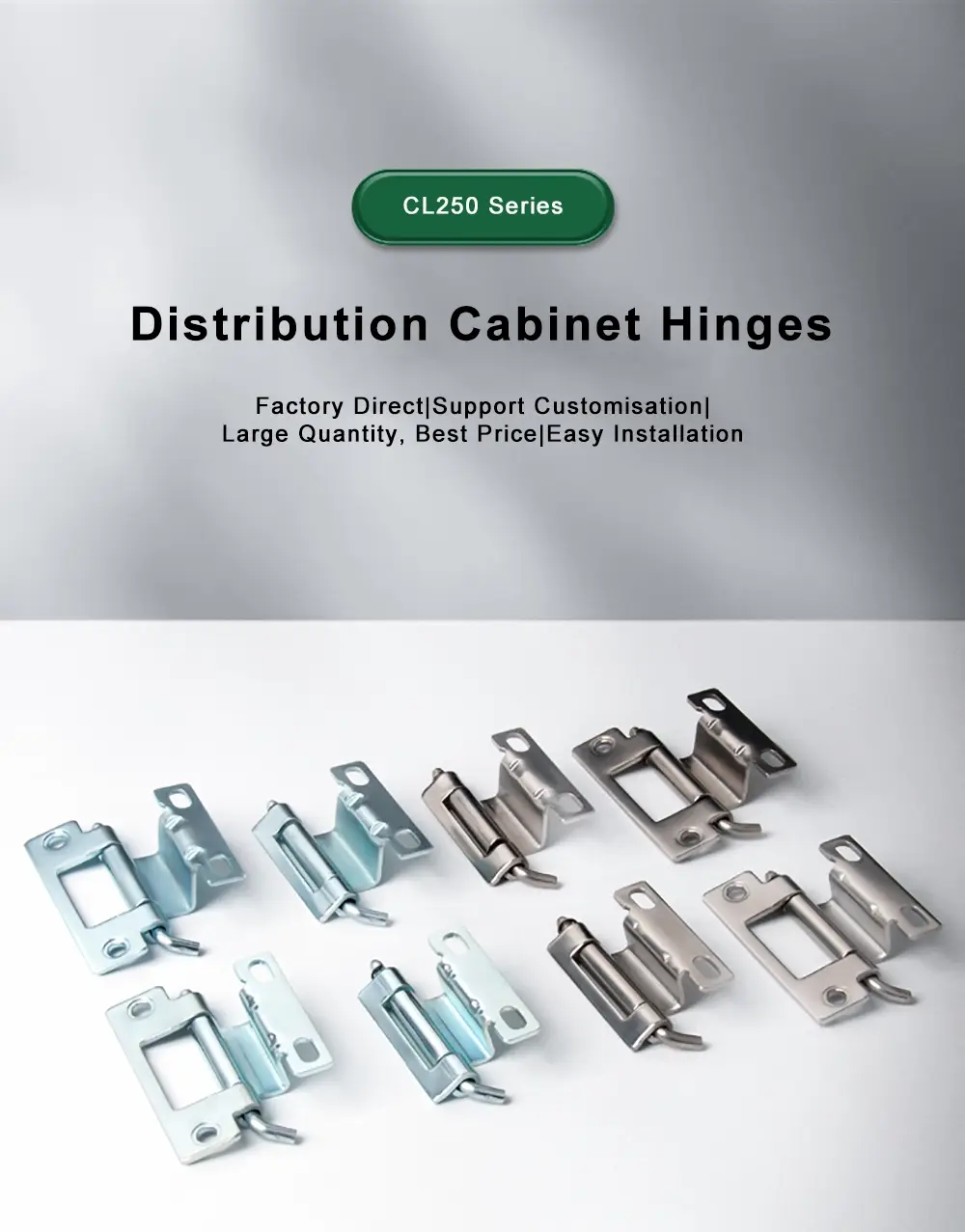

Jakopaneelin irrotettava sarana

Niille, jotka hankkivat ohjauskaappilaitteiston Yitai Lockista määrällisesti, Distribution Panel Removable Henge CL250 -sarjaa kannattaa vertailla eri malleissa ennen tilauksen tekemistä, koska rakenne on johdonmukainen, mutta mitat vaihtelevat malleittain. Irrotettavan rakenteen ansiosta ovi voidaan nostaa pois ilman työkaluja asennuksen jälkeen, mikä on käytännöllinen ominaisuus niin kokoonpanolinjoille kuin kenttähuoltoonkin. Molempia asennusmenetelmiä – ruuvia ja hitsausta – tuetaan, joten sarana sopii useimpiin valmistustyönkulkuihin ilman muutoksia.

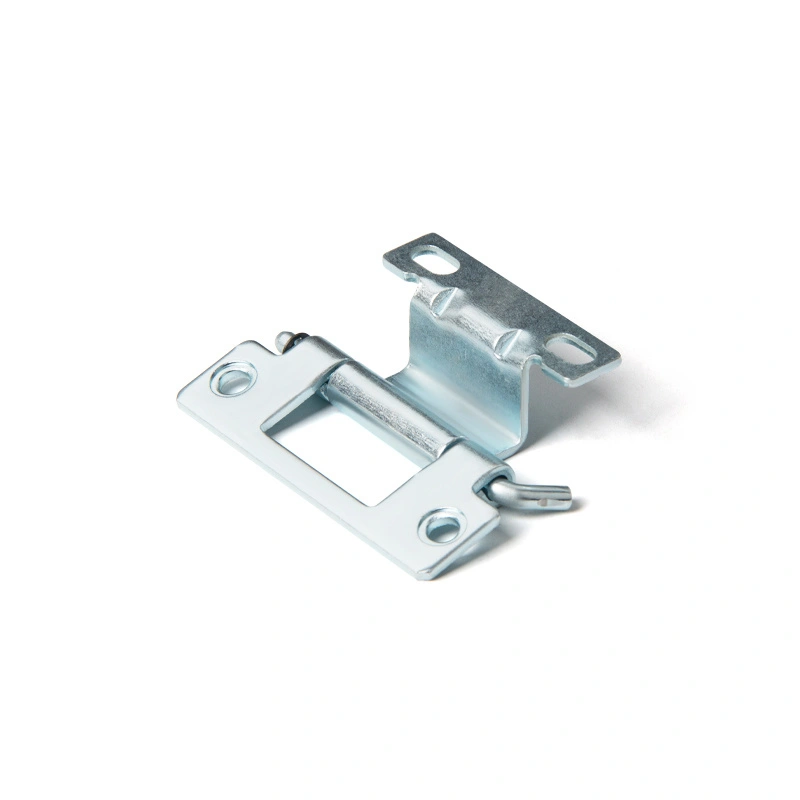

Mallivaihtoehdot ja mitat

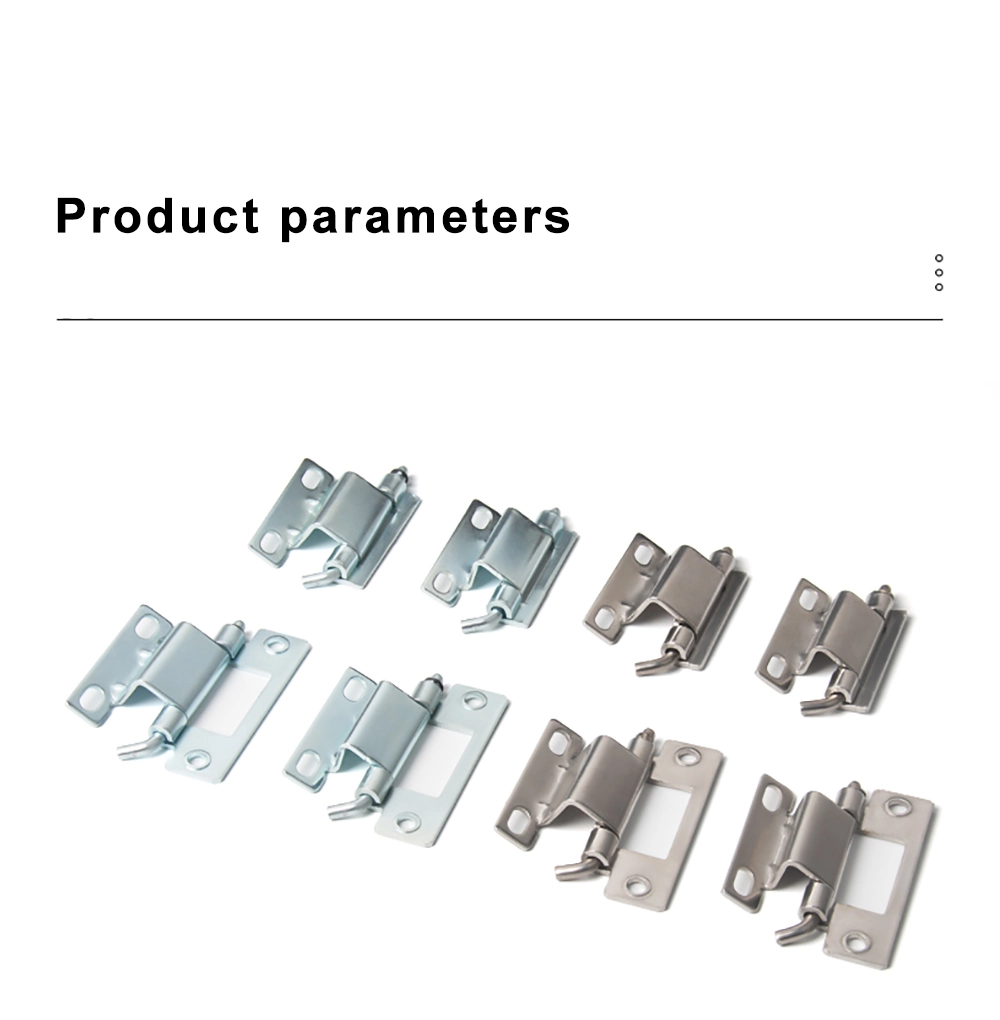

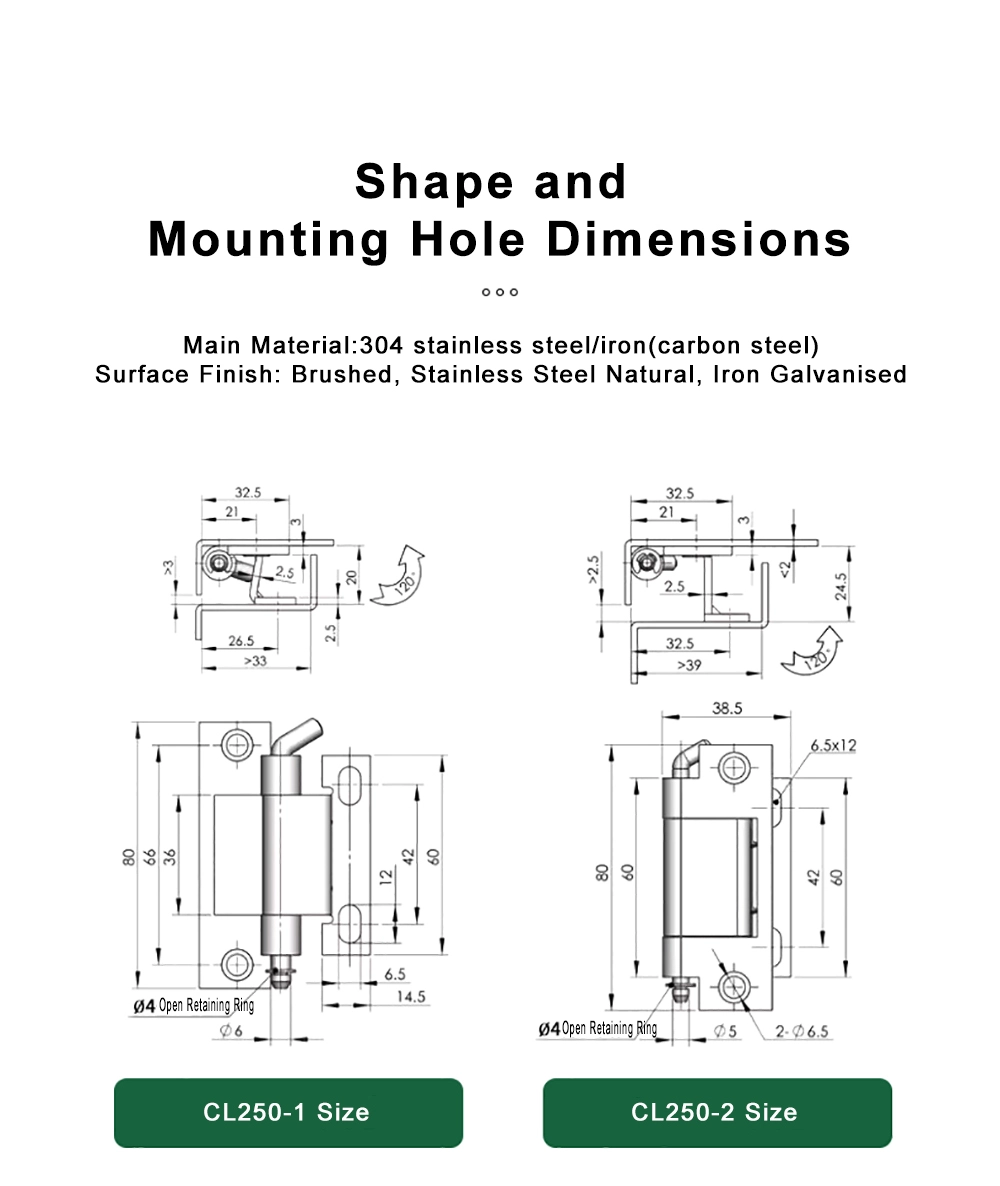

Distribution Panel Removable Hinge CL250 -sarja kattaa neljä mallia, joilla on sama perusrakenne, mutta eri kokoja. CL250-1:n kokonaiskorkeus on 80 mm, saranarunko 66 mm, kokonaissyvyys 33 mm ja piipun halkaisija Φ6 mm. CL250-2 jakaa 80 mm:n kokonaiskorkeuden, ja sen rungon pituus on 60 mm, syvyys vähintään 39 mm ja Φ5 mm:n piippu, jossa on kaksi Φ6,5 mm:n kiinnitysreikää 6,5 × 12 mm:n välein.

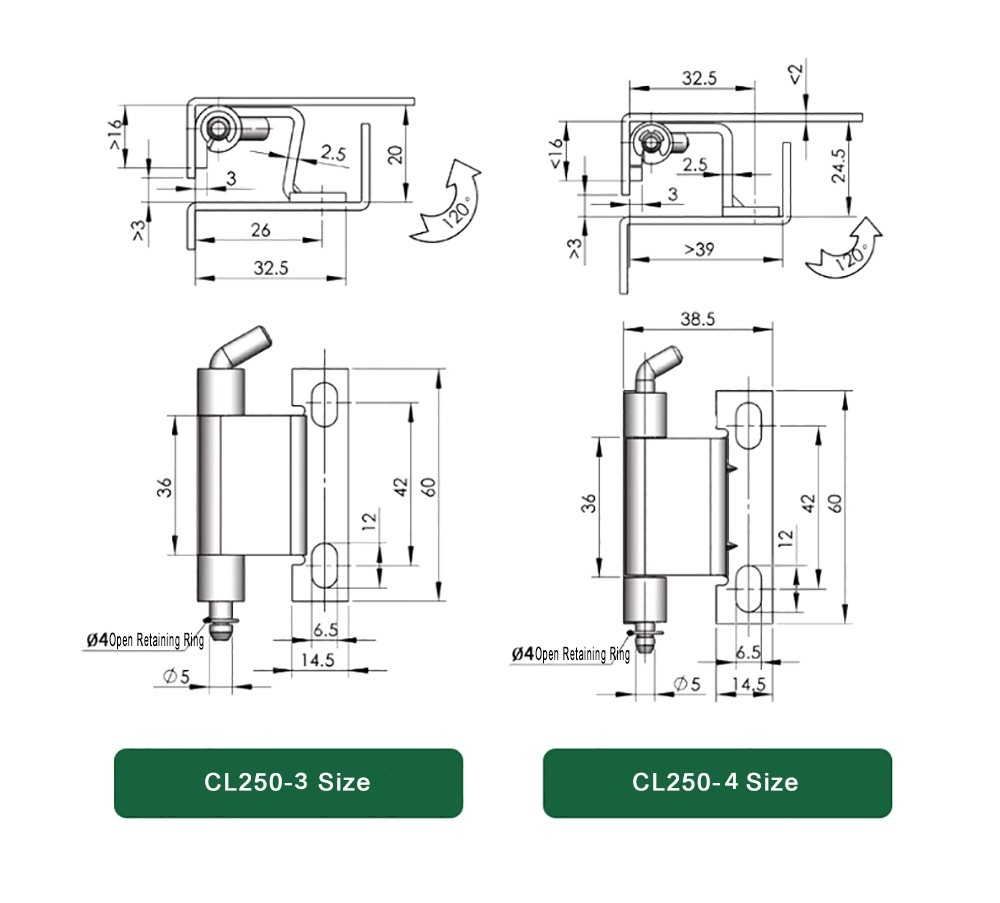

CL250-3 ja CL250-4 ovat kompaktimpia vaihtoehtoja Distribution Panel Removable Sarana -valikoimassa. Molemmissa saranan rungon korkeus on 36 mm ja kokonaiskorkeus 60 mm, pohjan leveys 14,5 mm ja piippu Φ5 mm. CL250-3:n syvyys on 32,5 mm, kun taas CL250-4:n syvyys on 38,5 mm. Kaikissa neljässä mallissa on Φ4 avoin kiinnitysrengas tapin kiinnittämiseksi paikalleen.

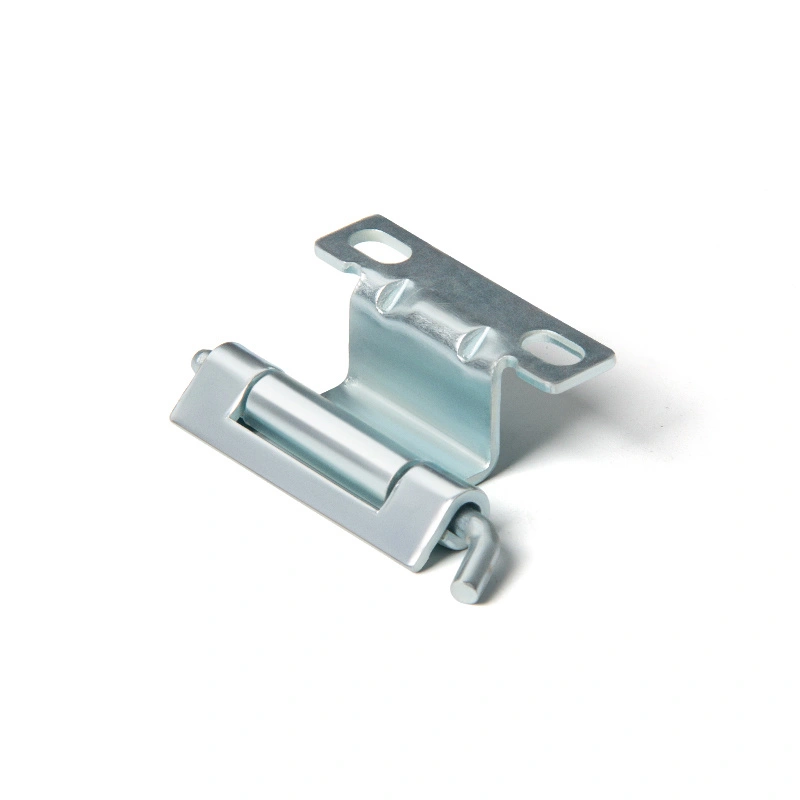

Tankotyypit ja avautumiskulma

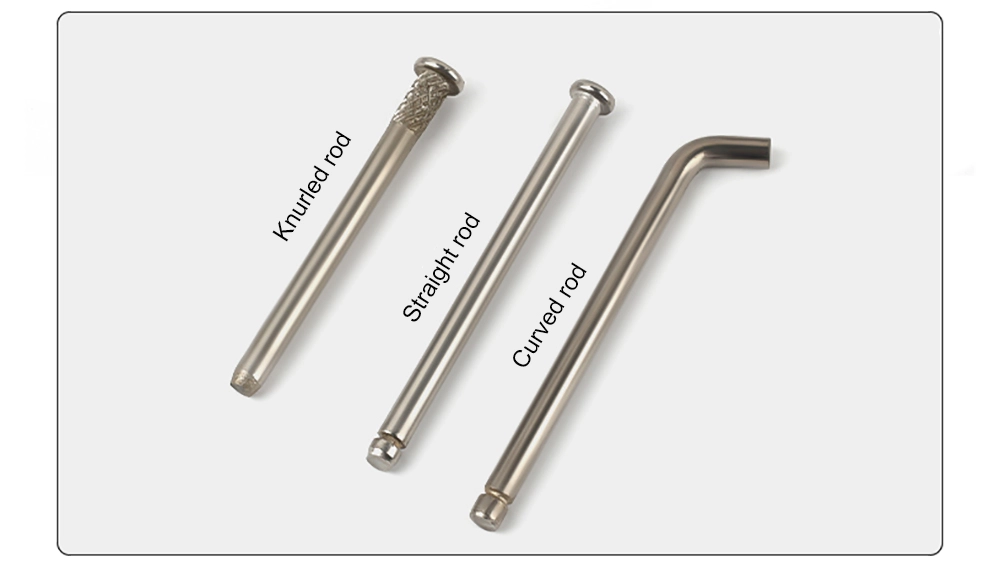

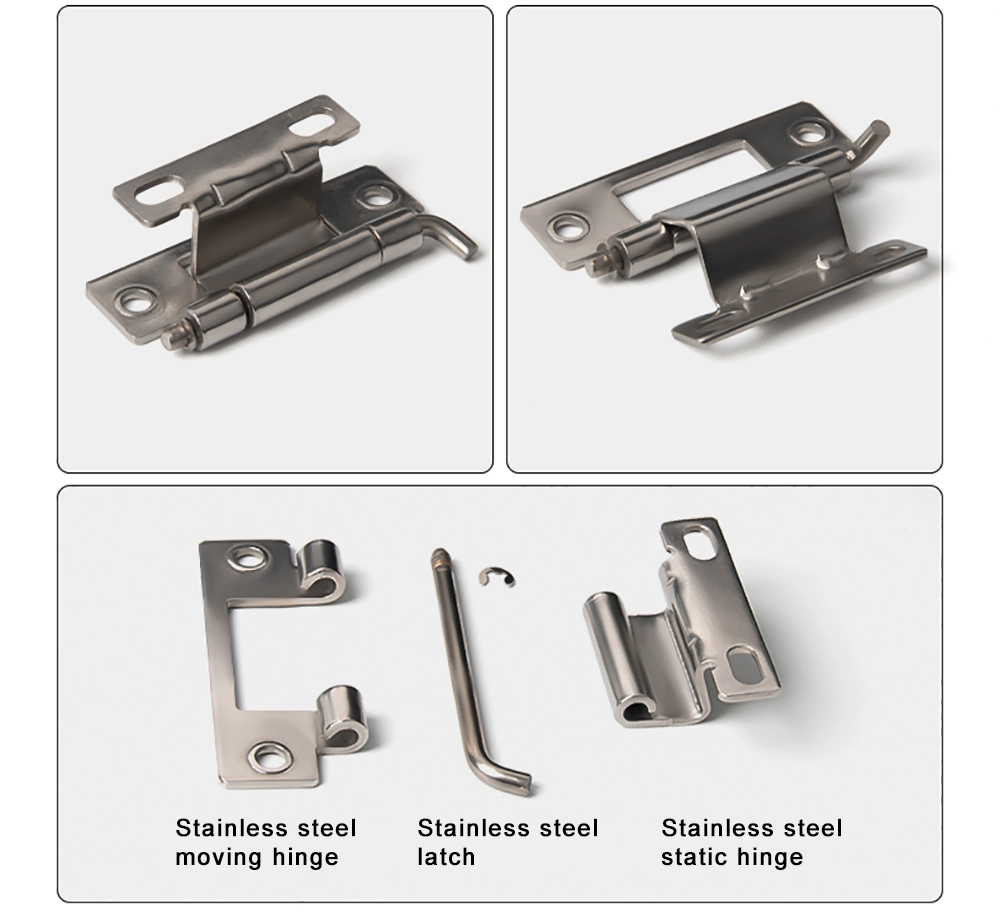

Yksi jakelupaneelin irrotettavan saranan käytännöllisimmistä yksityiskohdista on kolmen sauvatyypin valinta: pyälletty, suora ja kaareva. Pyälletty tanko lisää tapiin pitorakennetta, mikä auttaa vastustamaan tärinän aiheuttamaa löystymistä. Suora tanko on vakiovaihtoehto ja sopii useimpiin yleisimpiin kotelointiin. Kaareva tanko on muotoiltu helpottamaan tappien irrottamista käsin, mikä voi olla hyödyllistä silloin, kun saranaan pääsee käsiksi usein tai ahtaissa tiloissa.

Kaikki jakopaneelin irrotettavan saranan sauvatyypit toimivat samalla Φ4 avoimella kiinnitysrenkaalla, joka lukitsee tapin, kun se on paikallaan. Koko CL250-sarjan avautumiskulma on noin 120°, mikä antaa riittävästi tilaa useimpiin kaapin oviin ilman, että vaaditaan täyttä 180° kääntöä.

Asennus ja asennus

Jakopaneelin irrotettava sarana tukee kahta asennustapaa – ruuvikiinnitystä ja hitsausta – mikä tarkoittaa, että sitä voidaan käyttää sekä metallilevykoteloissa että pultattavassa kaappikokoonpanossa. Ruuviasennuksessa CL250-1 käyttää yhtä Φ6,5 mm:n uraa, kun taas CL250-2- ja CL250-3/4-malleissa käytetään soikeita rakoja tai kahta reikää, jotka mahdollistavat jonkin verran asennon säätämistä asennuksen aikana.

Asennuksen jälkeen jakelupaneelin irrotettava sarana mahdollistaa ovilevyn irrottamisen vetämällä tapista – työkaluja ei tarvita. Tämä tekee siitä sopivan hyvin koteloihin, jotka vaativat ovien ajoittain irrottamista johtoihin pääsyä tai sisäistä huoltoa varten. Kiinnitysrengas estää tappia löystymästä säännöllisen käytön aikana, joten ei ole vaaraa, että ovi irtoaa odottamatta kesken käytön.

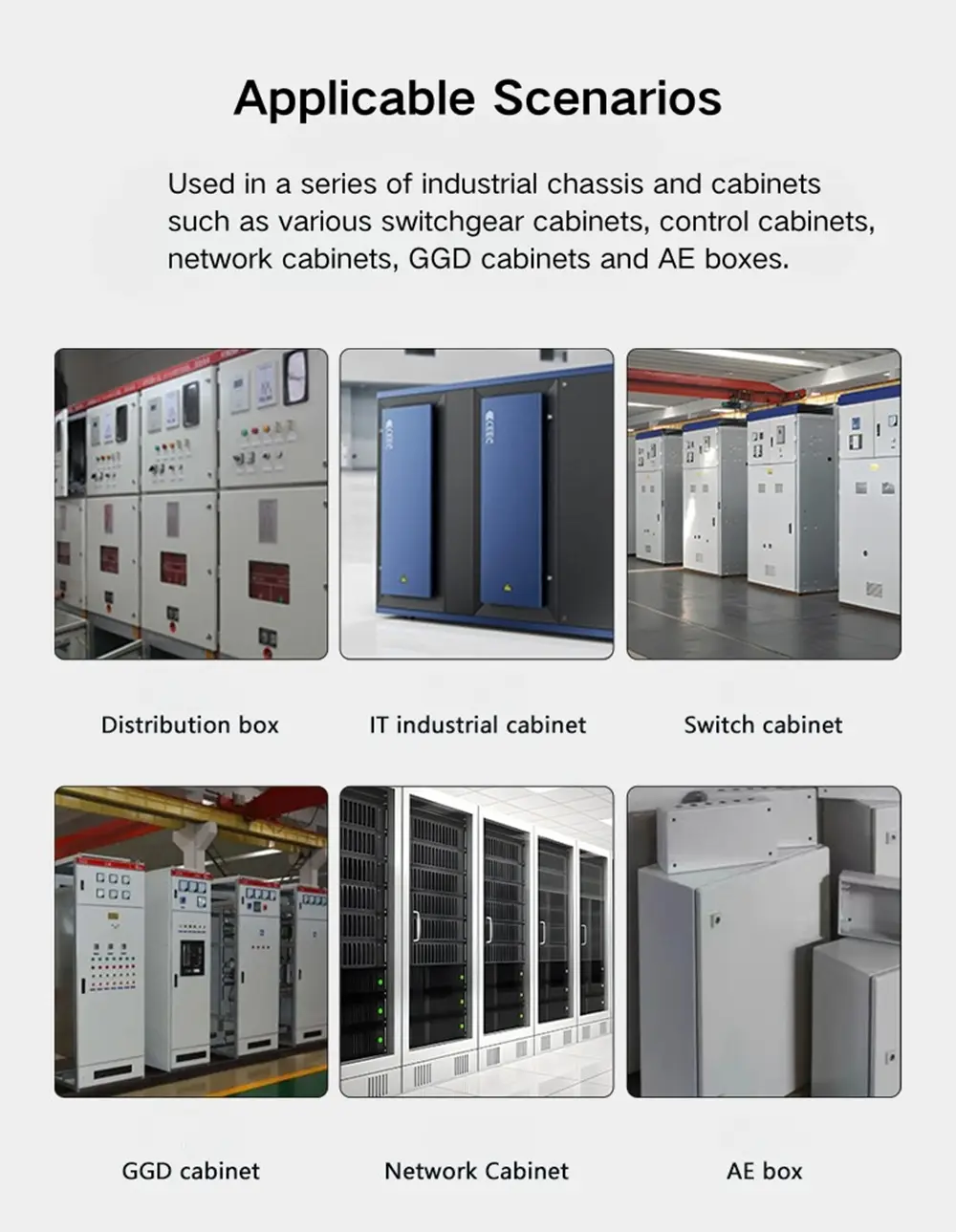

Sovellusskenaariot

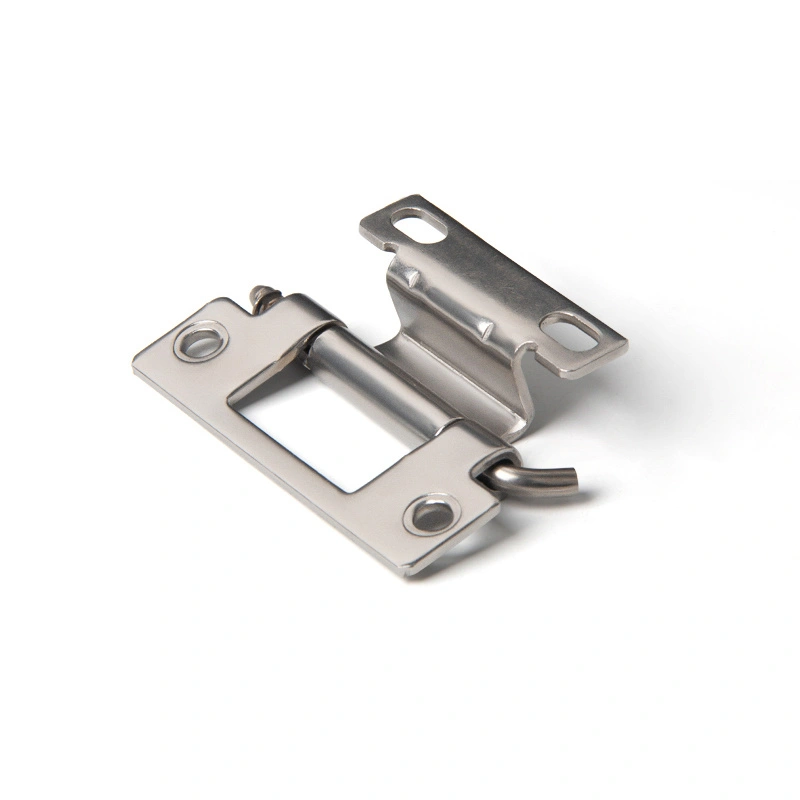

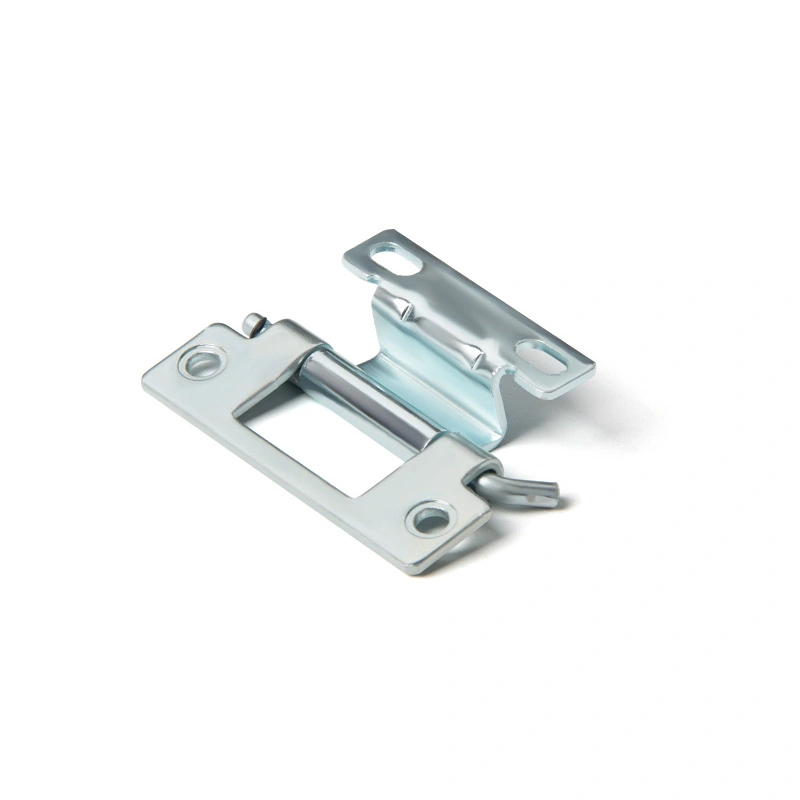

Jakopaneelin irrotettava sarana näkyy useimmiten jakelulaatikoissa, ohjauskaappien ovissa ja teollisuuslaitteiden koteloissa – kaikkialla, missä ovi on irrotettava siististi ilman runkoa. 120° avautumiskulma riittää mukavaan pääsyyn paneelien sisätiloihin useimmissa asennuksissa, ja koska sekä ruuvikiinnitys että hitsaus ovat tuettuja, se sopii useimpiin kaapin valmistusasennuksiin ilman säätöä. Materiaalipuolella sinkitty hiiliteräksinen jakelupaneelin irrotettava sarana on vakiovarusteisiin sisätiloihin kuivissa olosuhteissa. Ruostumattomasta teräksestä valmistettu 304-versio on parempi valinta ulkokäyttöön, rannikkoasennuksiin tai muuhun paikkaan, jossa kaappi kestää kosteutta tai korroosiota ajan myötä. 304 ruostumattomasta teräksestä valmistettu versio sopii paremmin ulkokäyttöön, rannikkoasennuksiin tai kaikkiin sovelluksiin, joissa kotelo altistuu kosteudelle tai syövyttäville olosuhteille ajan myötä.

FAQ

Q1: Mitä malleja CL250-sarja sisältää?

CL250-sarja sisältää neljä mallia: CL250-1, CL250-2, CL250-3 ja CL250-4. Kaikilla on sama rakenne ja avautumiskulma – erot ovat koossa ja kiinnitysreikien kokoonpanossa. Valitse ovipaneelisi mittojen ja kuormitusvaatimusten perusteella.

Q2: Mikä on CL250-saranan avautumiskulma?

Kaikki neljä CL250-mallia avautuvat noin 120°. Tämä on yhdenmukainen koko sarjassa mallin koosta tai materiaalista riippumatta.

Q3: Mitä sauvatyyppejä on saatavilla?

CL250-sarana on saatavana kolmella tankotyypillä: pyälletty, suora ja kaareva. Pyälletyt tangot kestävät löystymistä tärinän vaikutuksesta; suorat tangot ovat vakiovaihtoehto; kaarevat tangot helpottavat tappien irrottamista käsin ahtaissa tai usein käsiteltävissä asennuksissa.

Kysymys 4: Kuinka tappi on kiinnitetty asennuksen jälkeen?

Kaikissa CL250-malleissa käytetään Φ4 avointa kiinnitysrengasta, joka lukitsee saranatapin paikoilleen normaalin käytön aikana. Tappi voidaan irrottaa käsin, kun oven irrotus on tarpeen, ilman työkaluja.

Q5: Mitä asennustapoja tuetaan?

CL250-sarana voidaan asentaa ruuvikiinnityksellä tai hitsaamalla kaapin valmistusmenetelmästä riippuen. Asennusreikien konfiguraatiot vaihtelevat malleittain – katso mittapiirustuksista urakoot ja etäisyystiedot.

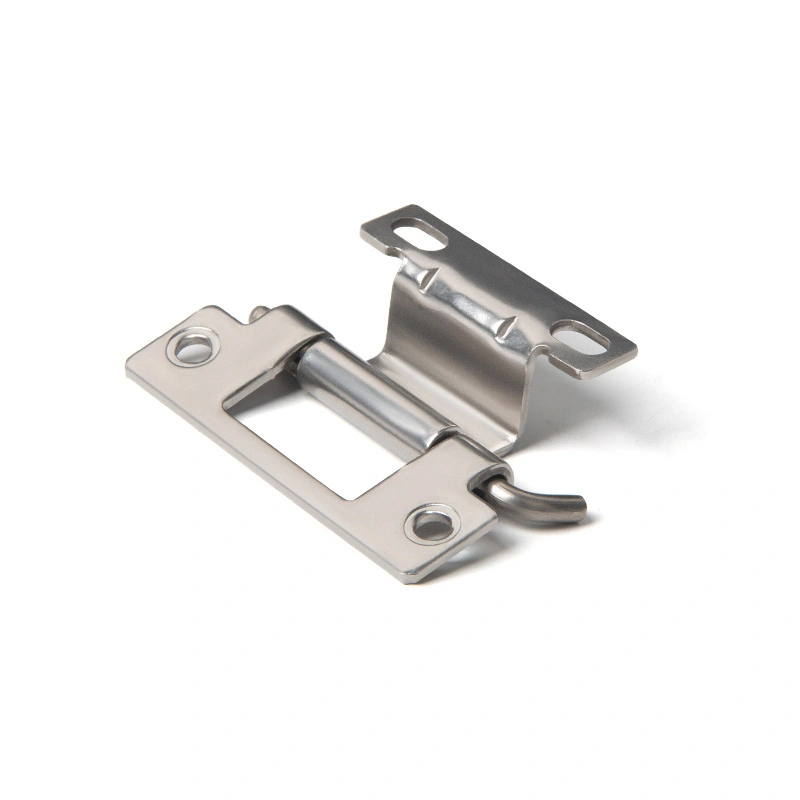

Q6: Mitä materiaaleja on saatavilla?

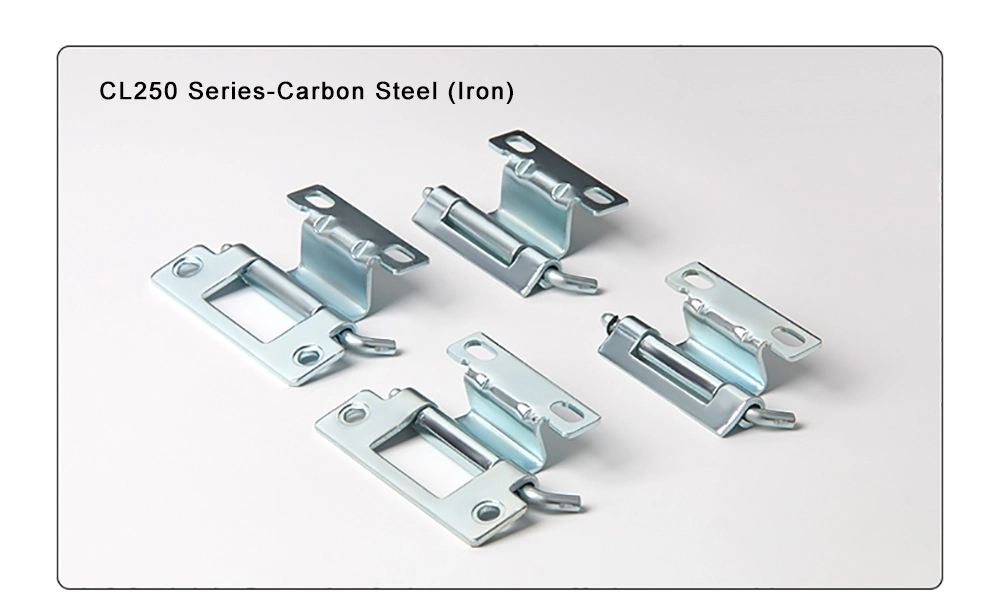

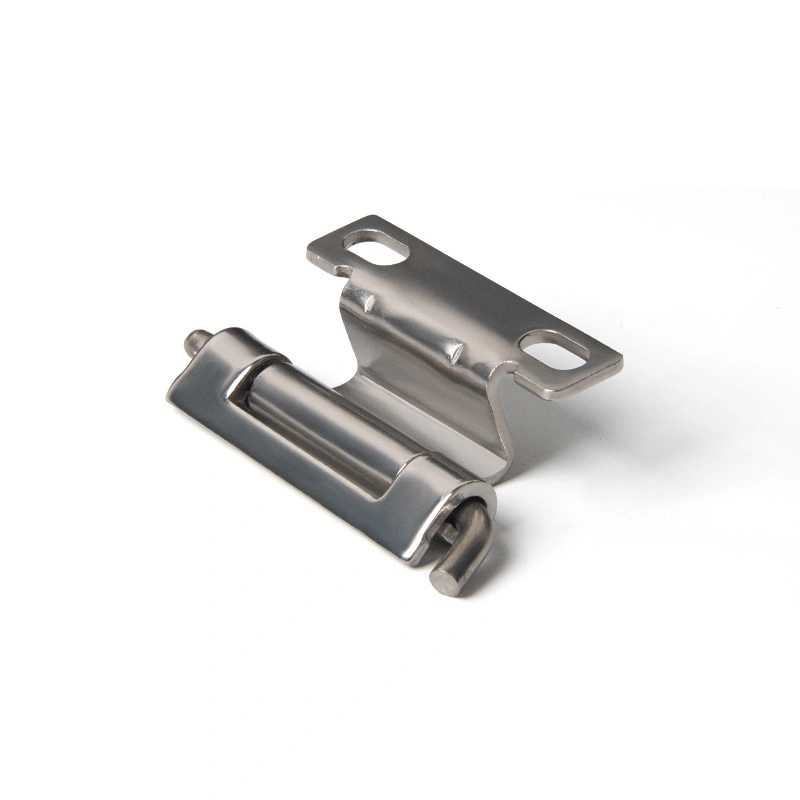

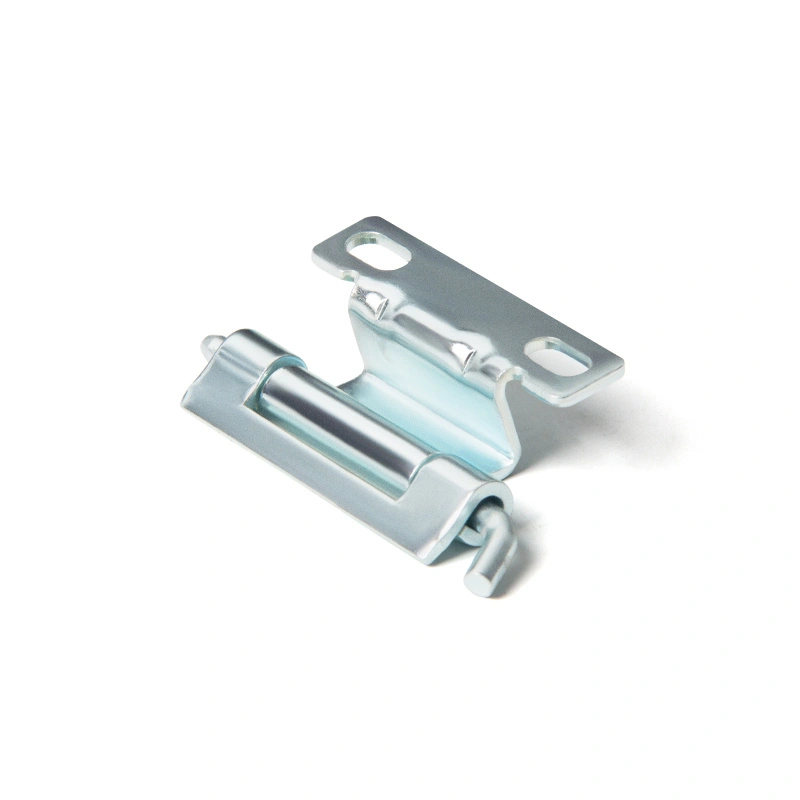

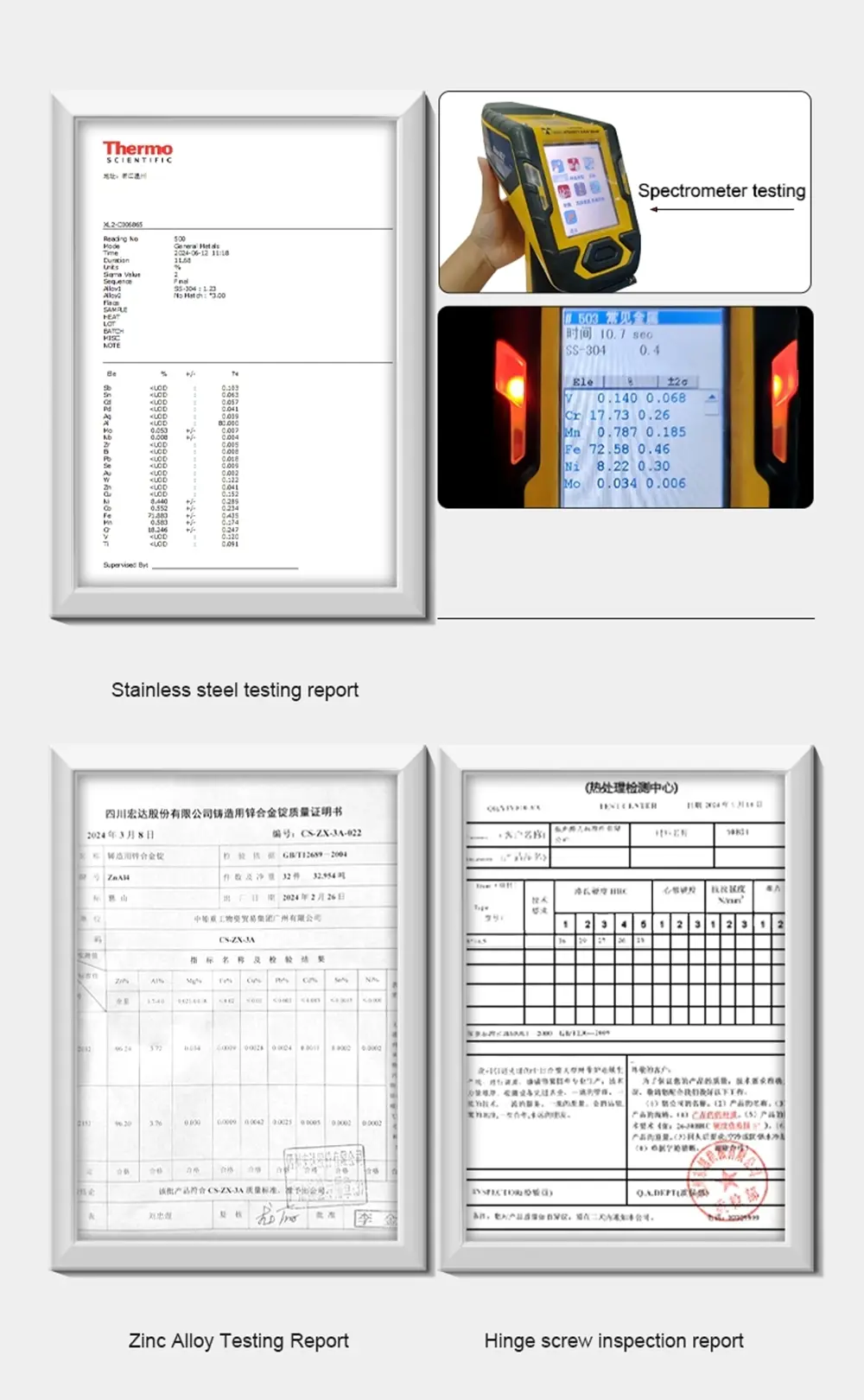

CL250-sarana on valmistettu sinkitystä hiiliteräksestä ja ruostumattomasta teräksestä 304. Hiiliteräs sopii sisätiloihin, kuiviin ympäristöihin; 304 ruostumaton teräs on oikea valinta ulkokoteloihin, korkean kosteuden tiloihin tai syövyttävään teollisuusympäristöön.
