Täysin piilotettu ruostumattomasta teräksestä valmistettu sarana

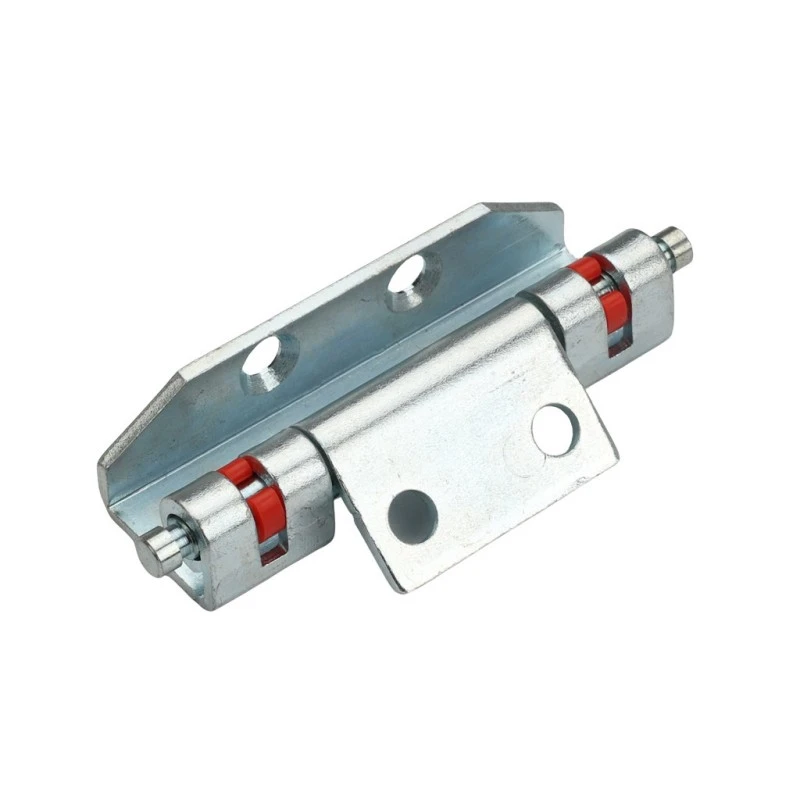

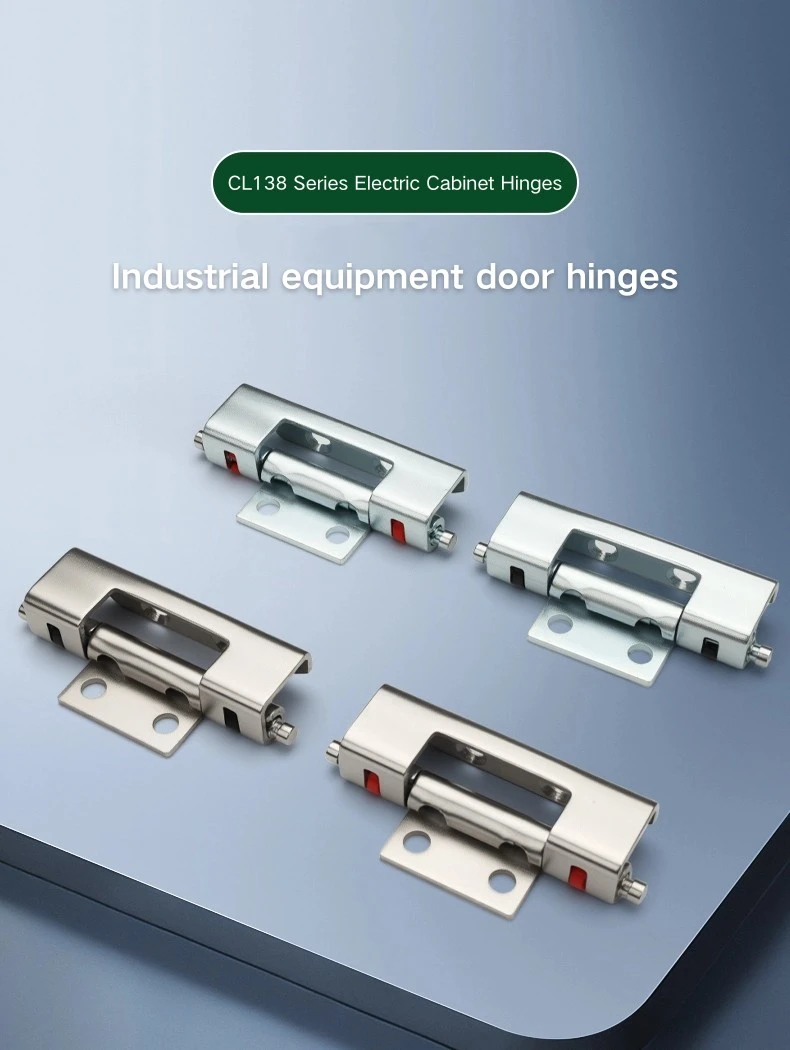

Täysin piilotettu ruostumaton terässarana CL138 kattaa neljä versiota kahdesta materiaalista ja kahdesta kiinnitysväristä. Ruostumattomasta teräksestä valmistetut versiot ovat luonnollinen valinta koteloihin kosteissa tai syövyttävissä ympäristöissä, kun taas hiiliteräsvaihtoehdot sopivat hyvin tavallisiin sisätilojen jakelukaappirakenteisiin. Puristimen väri – musta tai punainen – on visuaalinen ero pikemminkin kuin toiminnallinen, joten valinta riippuu mieltymyksestä tai olemassa olevan kaapin laitteiston yhteensopivuudesta.

Rakenne ja mitat

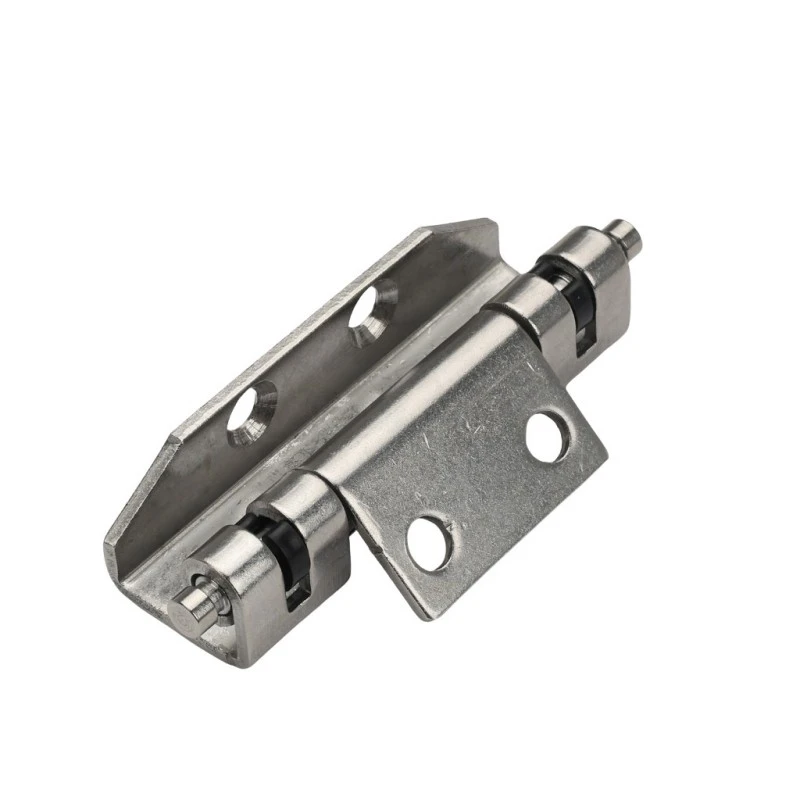

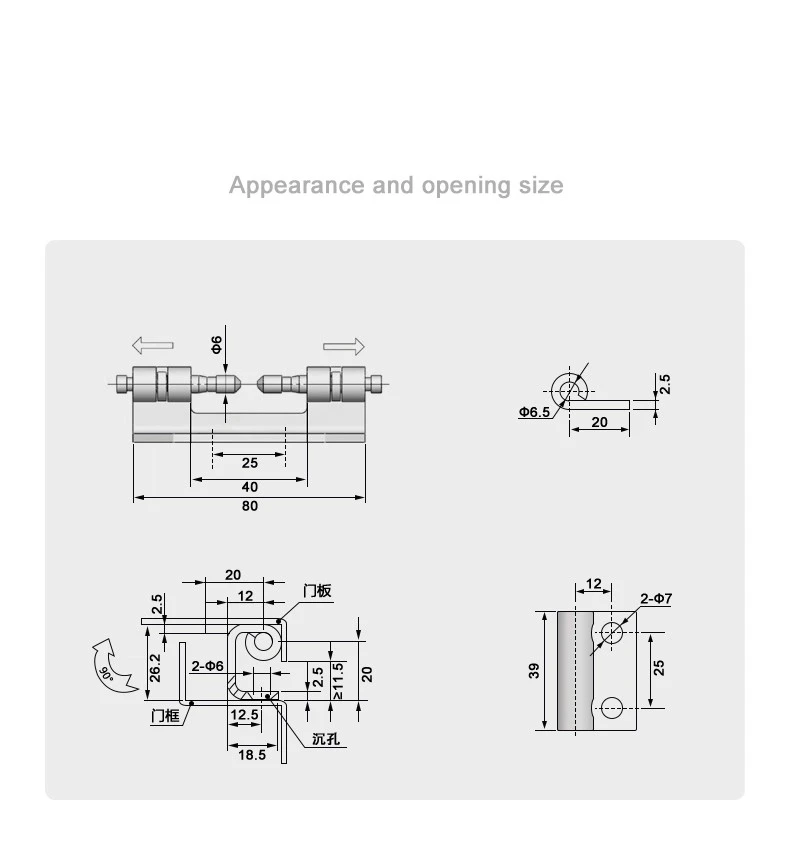

Täysin piilossa olevan ruostumattomasta teräksestä valmistetun saranan kokonaispituus on 80 mm, saranan runko kulkee 40 mm ja 25 mm:n sisäjänne kahden piipun päiden välillä. Piipun halkaisija on Φ6 mm, ja molemmat piipun osat ulottuvat ulospäin keskirungosta antaen saranalle ominaisen käsipainoprofiilin. Puristinkokoonpano istuu piipun päissä ja pitää saranan kiinni ovenkarmin kanavassa.

Täysin piilotetun ruostumattoman teräksen saranan asennuslevy on 39 mm korkea ja 25 mm leveä, ja siinä on kaksi Φ7 mm:n kiinnitysreikää 12 mm:n päässä reunasta. Kehyksen puolella on 18,5 mm:n kokonaissyvyys 12,5 mm:n pohjalla, kahdella Φ6 mm:n piippureiällä ja ≥11,5 mm:n upotetulla syvennyksellä. Φ6,5 mm:n kiinnitystappi istuu 2,5 mm ylpeänä lehden pinnasta 20 mm:n kiinnityspituudella.

Asennus ja asennus

Täysin piilotettu ruostumattomasta teräksestä valmistettu sarana asennetaan hitsaamalla — asennuslevy hitsataan ovipaneeliin ja saranan runko kiinnittyy runkokanavaan asennuksen aikana. 90°:n aukko tarkoittaa, että ovi kääntyy oikeaan kulmaan kaapin pinnasta, mikä kattaa useimpien jakelu- ja ohjauskaappikokoonpanojen standardit pääsyvaatimukset.

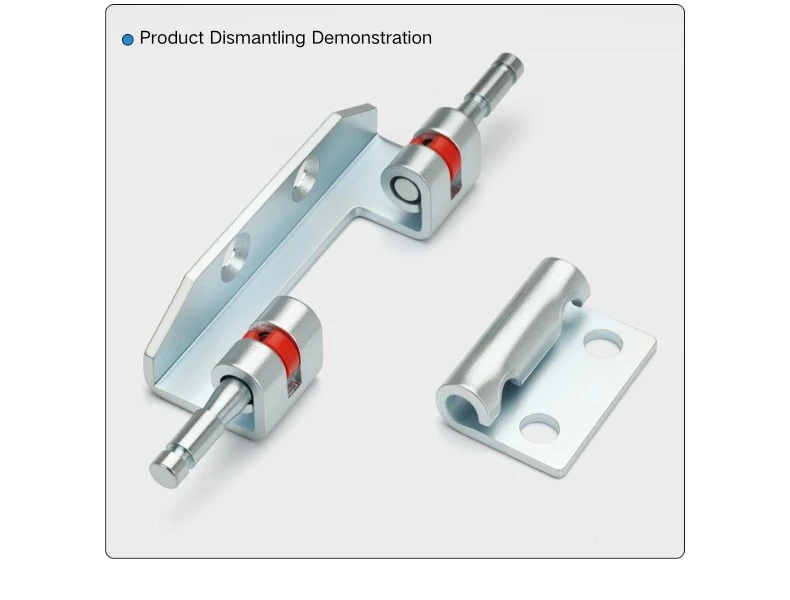

Kun täysin piilotettu ruostumattomasta teräksestä valmistettu sarana on hitsattu sisään, se on upotettu runkoprofiilin sisään, joten piippu ja puristinkokoonpano ovat piilossa ulkopuolelta. Piipun kummassakin päässä oleva kiinnitysmekanismi lukitsee saranan runkokanavaan ja voidaan tarvittaessa vapauttaa oven poistamista varten. Tämä piilokiinnitys tekee saranoista myös yhteensopivan Rittalin kaapin runkojärjestelmien kanssa, joissa kanavageometria sopii tämäntyyppiseen upotettuun saranaasennukseen.

Materiaali- ja kiinnitysvaihtoehdot

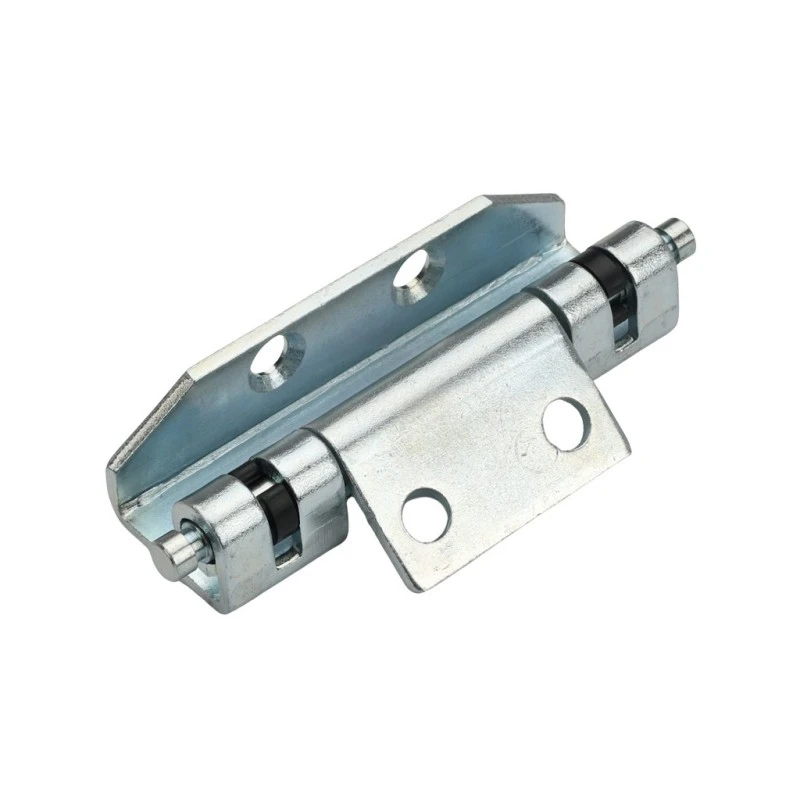

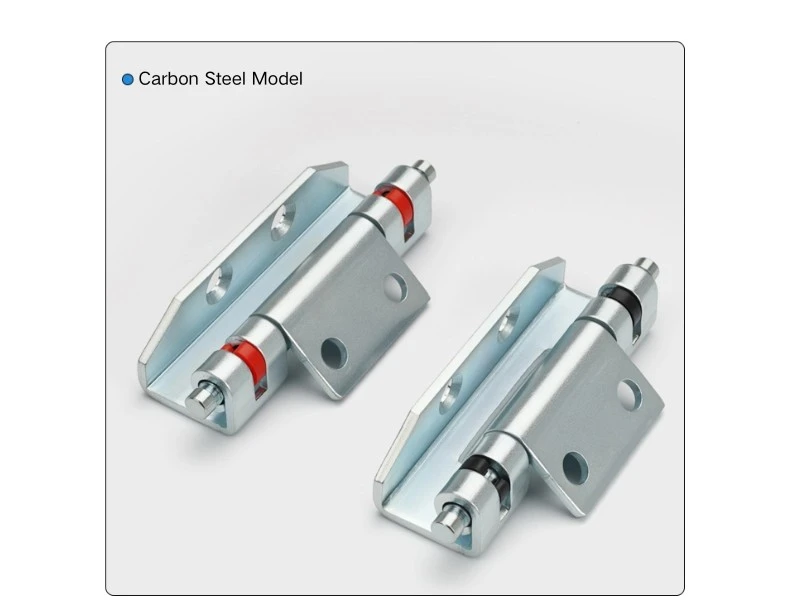

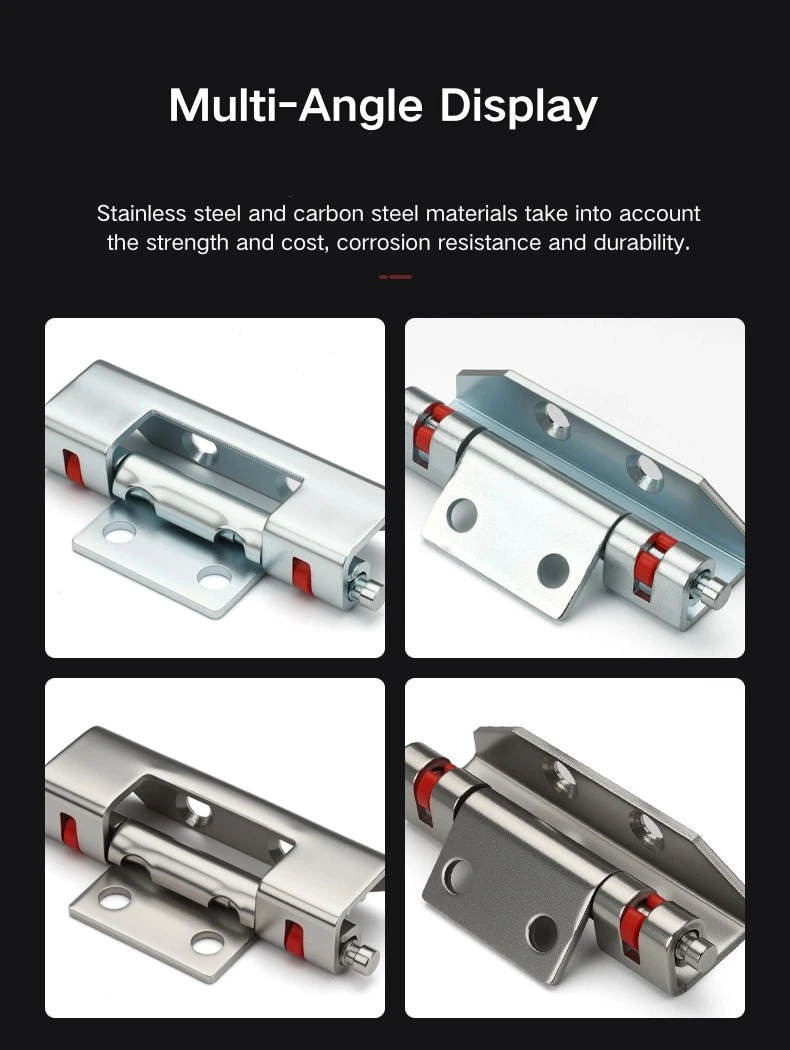

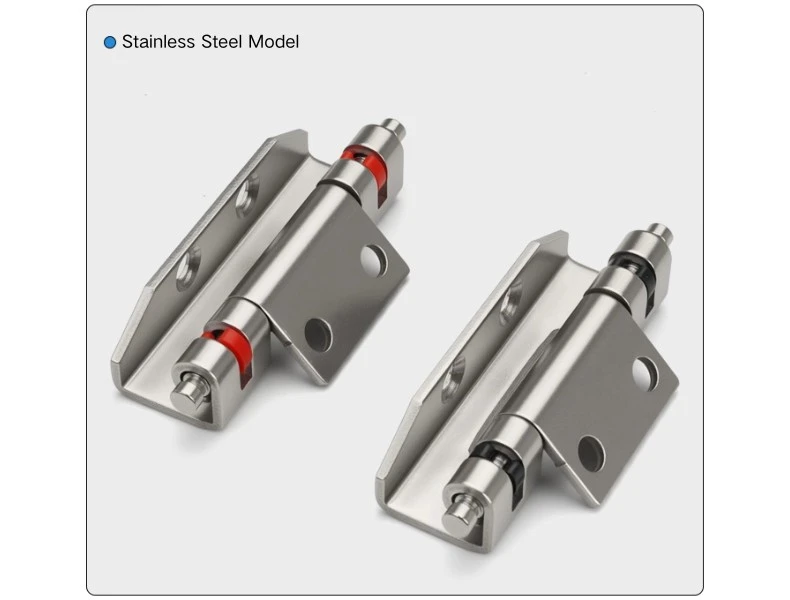

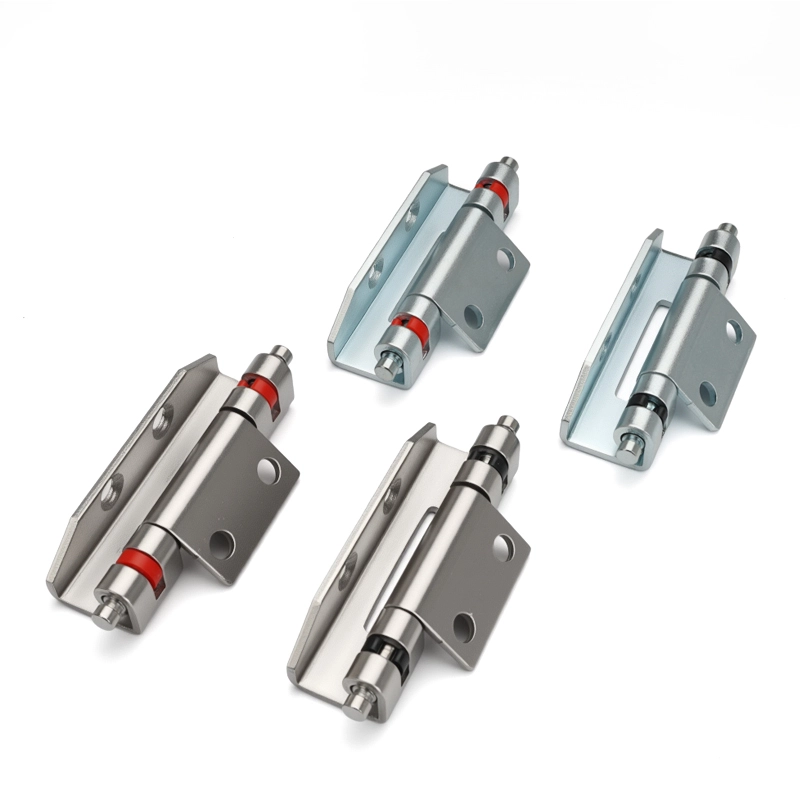

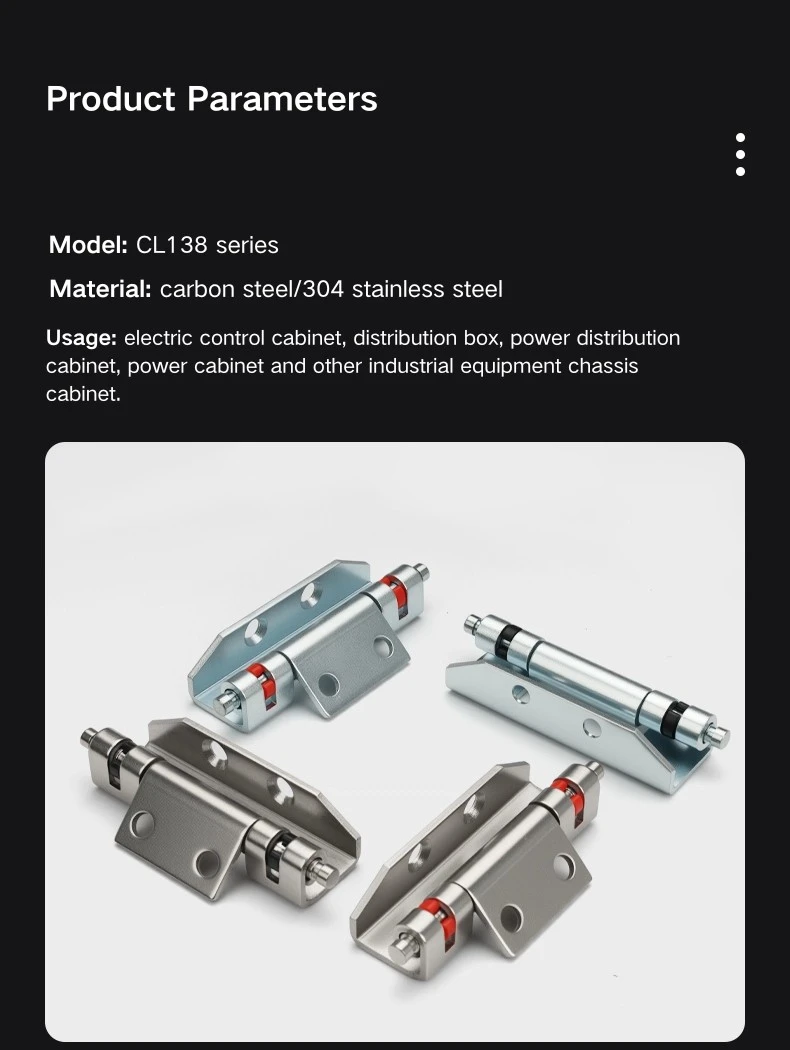

Täysin piilotettu ruostumattomasta teräksestä valmistettu sarana on saatavana hiiliteräksestä ja ruostumattomasta teräksestä, mustalla tai punaisella puristinvärillä molemmissa materiaaleissa – yhteensä neljä versiota. Ruostumattomasta teräksestä valmistettu versio sopii paremmin koteloihin kosteisiin tiloihin, ulkoasennuksiin tai ympäristöihin, joissa korroosionkestävyydellä on merkitystä ajan myötä. Hiiliteräs soveltuu kuiviin sisäkaappisovelluksiin, joissa viimeistelyvaatimukset ovat standardimpia.

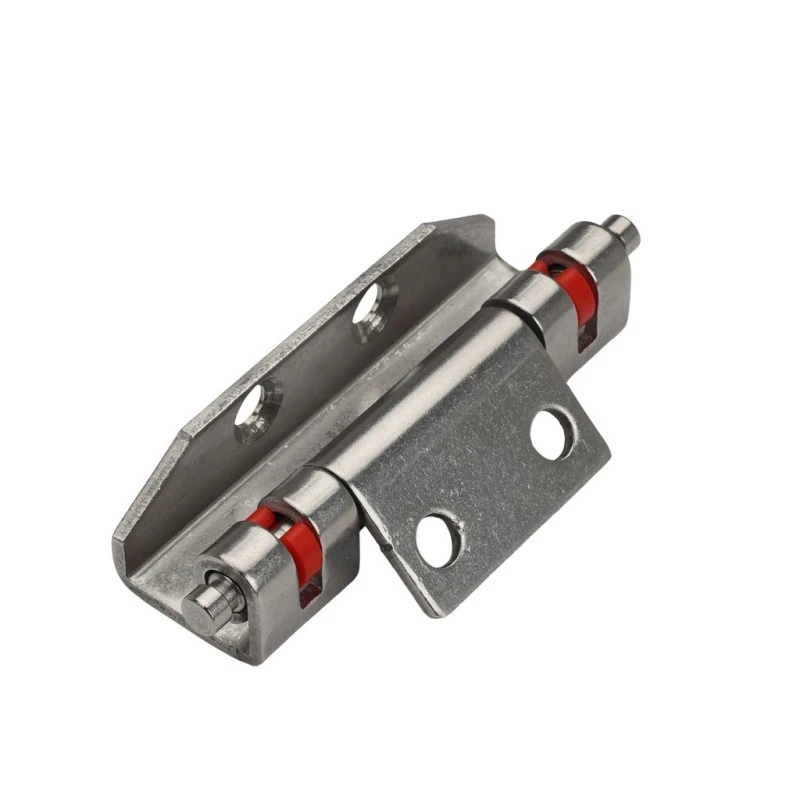

Täysin piilossa olevan ruostumattoman teräksen saranan kiristimen väri - musta tai punainen - on kosmeettinen ero ilman materiaali- tai kantavuuseroa näiden kahden välillä. Punaisia ​​kiinnittimiä käytetään joskus visuaalisena osoittimena tietyissä kaappilinjoissa tai saranoiden asennon erottamiseen moniovisissa koteloissa; mustat puristimet ovat yleisempiä oletuksia. Joka tapauksessa suorituskyky on sama.

Sovellusskenaariot

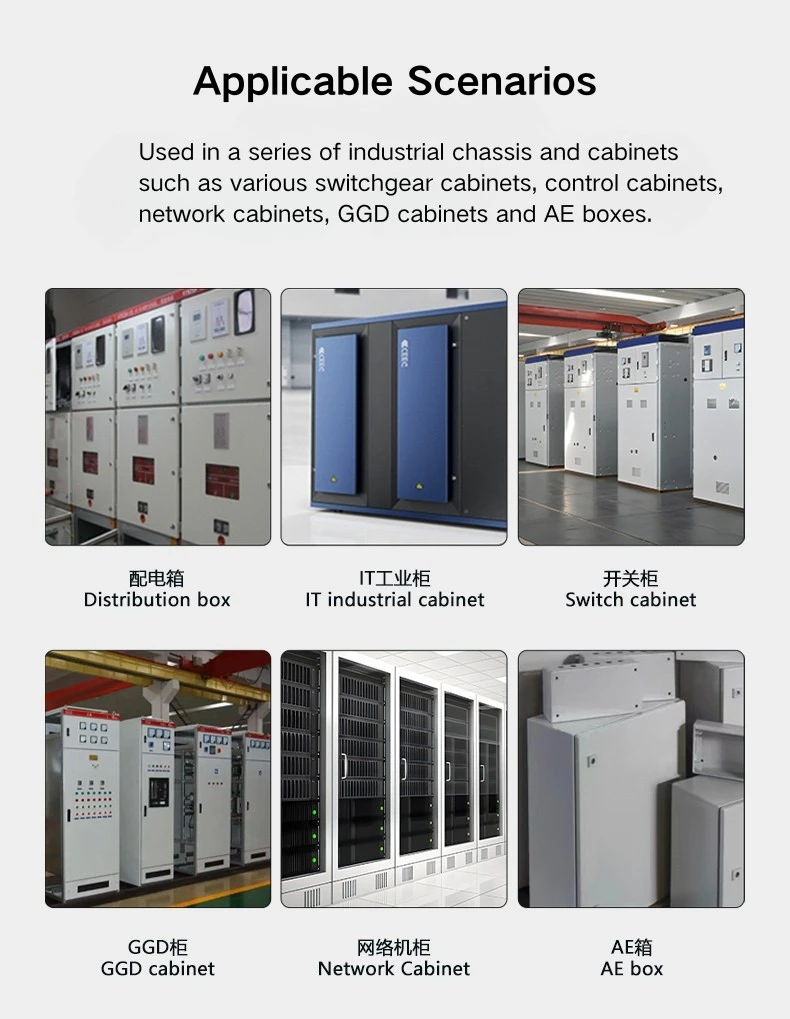

Täysin piilotettua ruostumattomasta teräksestä valmistettua saranaa käytetään jakelukaapeissa, ohjauslaitteiden koteloissa ja kojeistopaneeleissa, joissa tarvitaan tasainen, laitteistoton oven ulkopinta. Täysin piilotettu profiili pitää saranan poissa näkyvistä, kun ovi suljetaan, mikä sopii näkyville paikoille - palvelinhuoneisiin, valvomoihin tai yleisiin tiloihin - asennettuihin kaappeihin, joissa paljaat saranalaitteistot näyttäisivät paikoilta.

Yhteensopivuus Rittalin kaapin runkojen kanssa tekee täysin piilotetusta ruostumattomasta teräksestä valmistetun saranan helpon pudotusvaihtoehdon valmistajille tai integraattoreille, jotka jo työskentelevät kyseisen runkojärjestelmän kanssa. Ruostumattomasta teräksestä valmistettu versio käsittelee ulkotilojen tai korkean kosteuden koteloiden korroosiovaatimukset, ja hiiliteräsvaihtoehto kattaa suurimman osan tavallisista sisätilojen jakelukaappirakenteista, joissa kustannukset ja ympäristöolosuhteet ovat kohtalaiset.

FAQ

Q1: Mitä versioita on saatavilla CL138:lle?

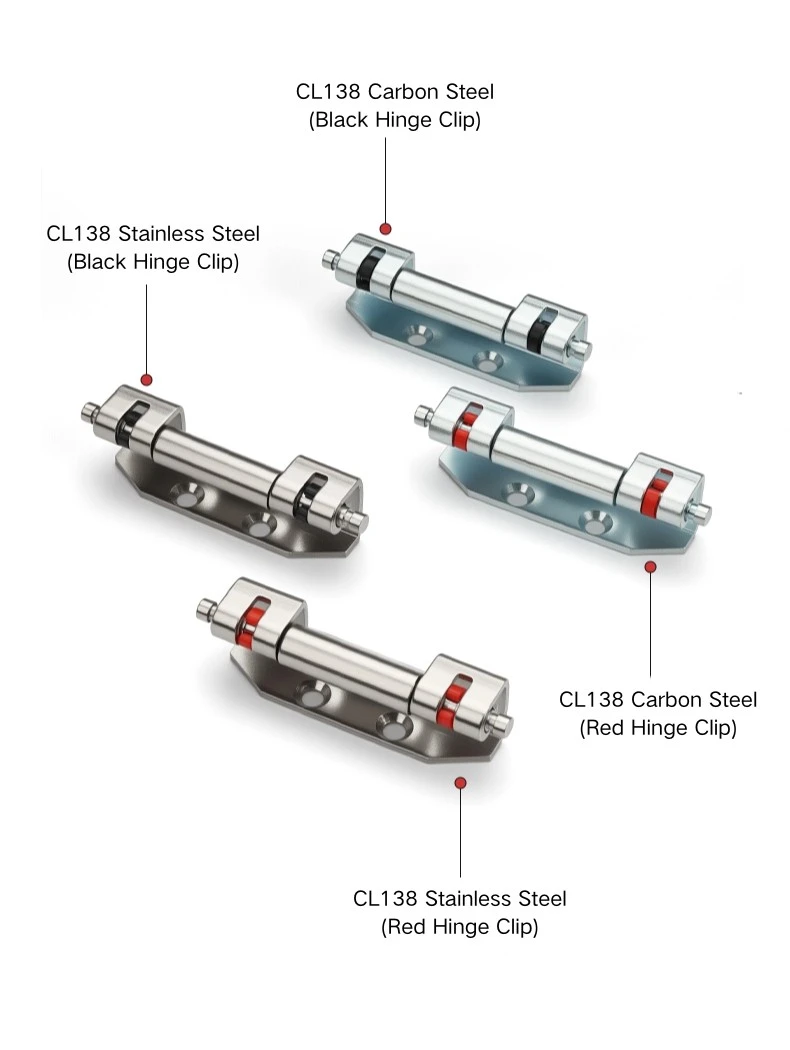

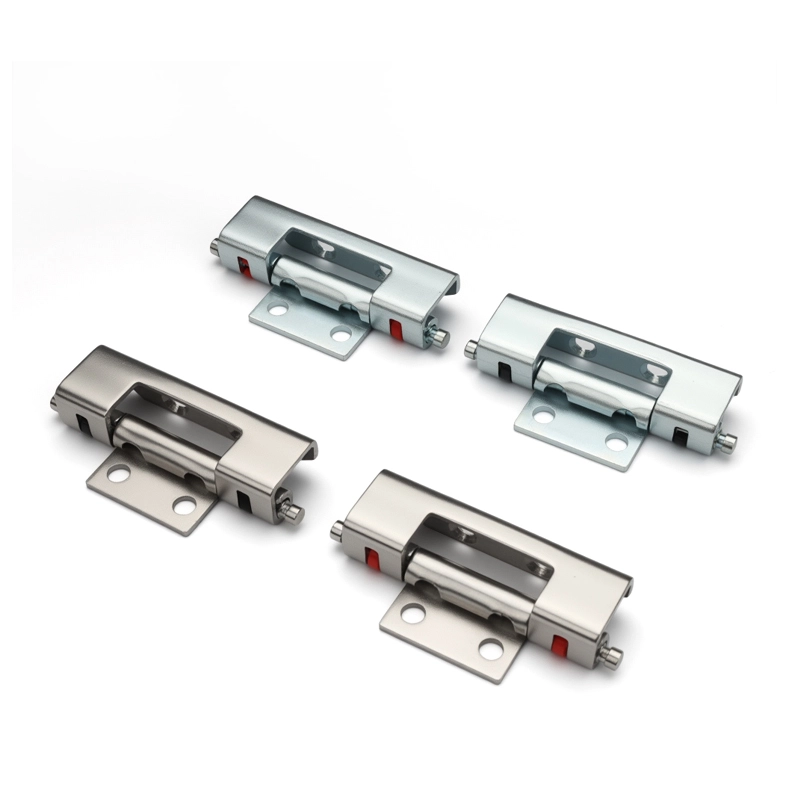

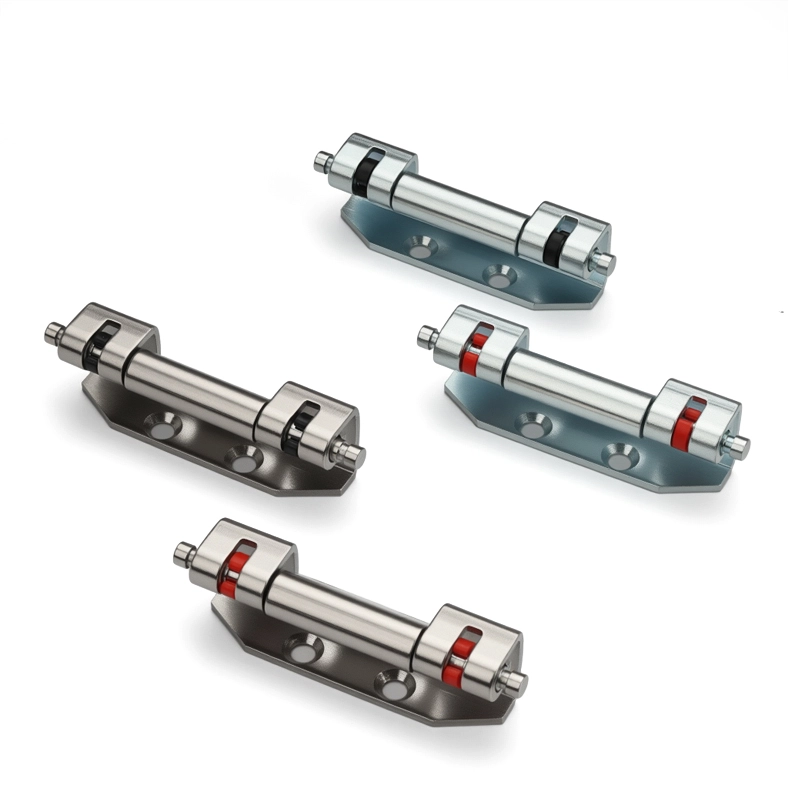

CL138:aa on neljä versiota: hiiliteräs mustalla puristimella, hiiliteräs punaisella puristimella, ruostumaton teräs mustalla puristimella ja ruostumaton teräs punaisella puristimella. Puristimen väri on vain kosmeettinen – mustan ja punaisen välillä ei ole toiminnallista eroa.

Q2: Mikä on CL138:n avautumiskulma?

Piilotettu sarana CL138 avautuu 90°, mikä kattaa jakelukaapin ja ohjauskaapin ovien vakiokäyttövaatimukset.

Q3: Miten CL138 asennetaan?

CL138 on hitsattu — asennuslevy hitsataan ovipaneeliin kaapin valmistuksen aikana, ja saranan runko kiinnittyy runkokanavaan. Tässä mallissa ei ole ruuvikiinnitysvaihtoehtoa.

Q4: Onko CL138 yhteensopiva Rittalin kaappien kanssa?

Kyllä, CL138 piilosarana on yhteensopiva Rittalin kaapin runkojen kanssa. Saranakanavan kiinnitysgeometria sopii Rittalin runkoprofiiliin.

Q5: Mitä puristimen värit osoittavat?

Mustat ja punaiset puristimet ovat vain värivaihtoehtoja – materiaali ja kantavuus ovat samat molemmissa. Punaista käytetään joskus visuaalisena ilmaisimena saranoiden asemien tai kaappilinjojen erottamiseen; musta on yleisin oletusvalinta.

Q6: Mitä materiaalia minun pitäisi valita ulkokoteloihin?

CL138:n ruostumattomasta teräksestä valmistettu versio on oikea valinta ulkokoteloihin, kosteisiin ympäristöihin tai asennuksiin, joissa korroosionkestävyys on pitkäaikainen vaatimus. Hiiliteräs sopii tavallisiin sisätilojen jakelukaappisovelluksiin.
