Sähkökaapin ovien sivulle kiinnitettävä taivutussarana

Mallivalikoiman ja sarjan yleiskatsaus

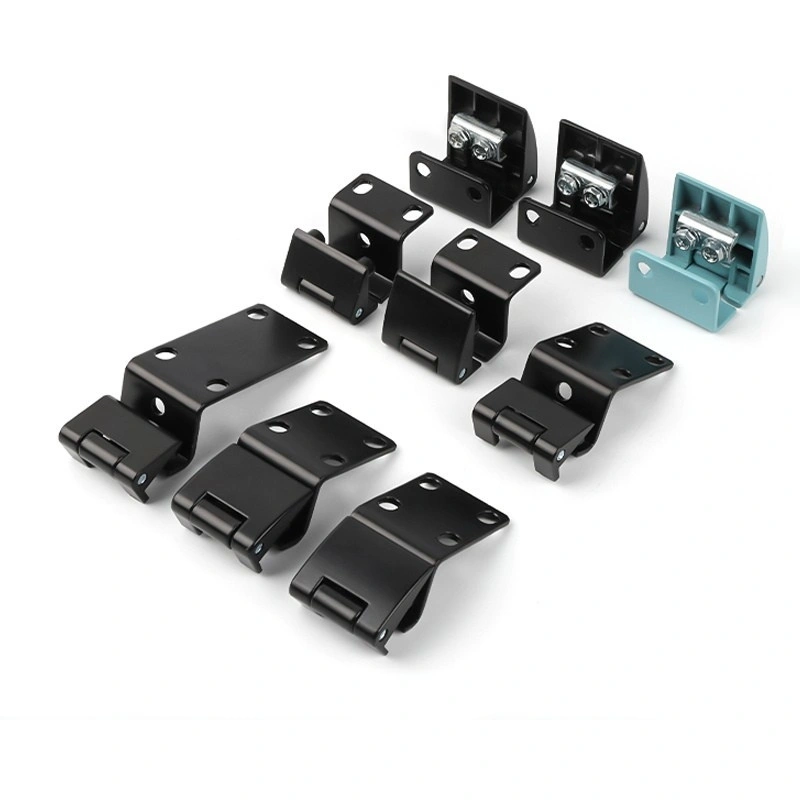

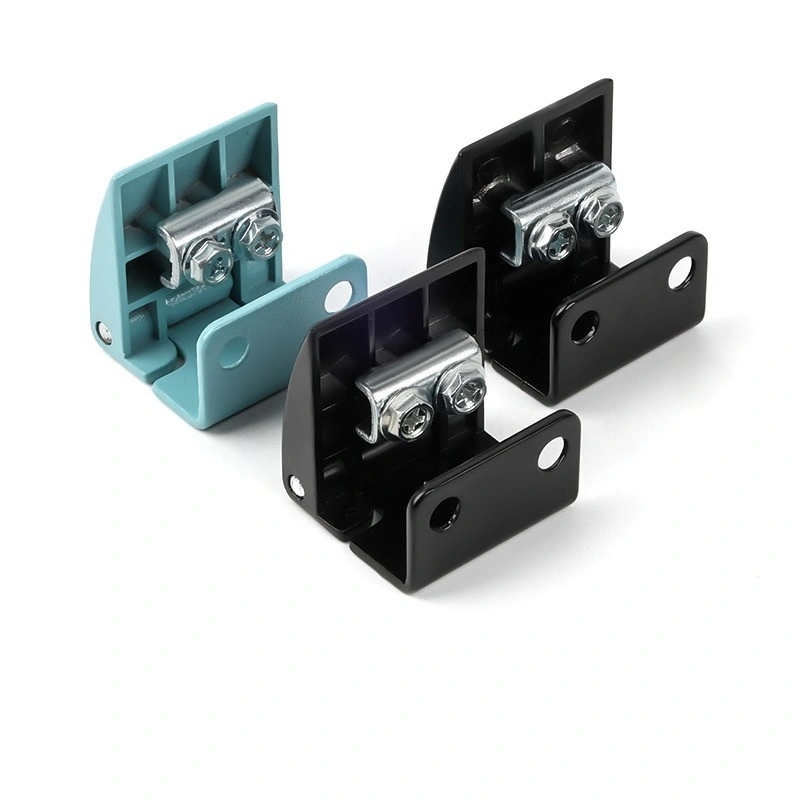

Power Cabinet Doors Side-Mount Bend sarana on järjestetty neljään sarjaan. CL803-sarja kattaa kolme mallia - CL803A-25, CL803B-20, CL803B-25 ja CL803D-25 - kaikki mustaa sinkkiseosta, etulevyn leveydellä joko 36 mm tai 39 mm mallista riippuen. CL803A-25 käyttää kaksiruuvia etulevyä 39 × 20 mm ja 12 mm:n reikävälit; CL803B- ja CL803D-malleissa käytetään 36 × 25 mm:n levyä, jossa on urakiinnitys.

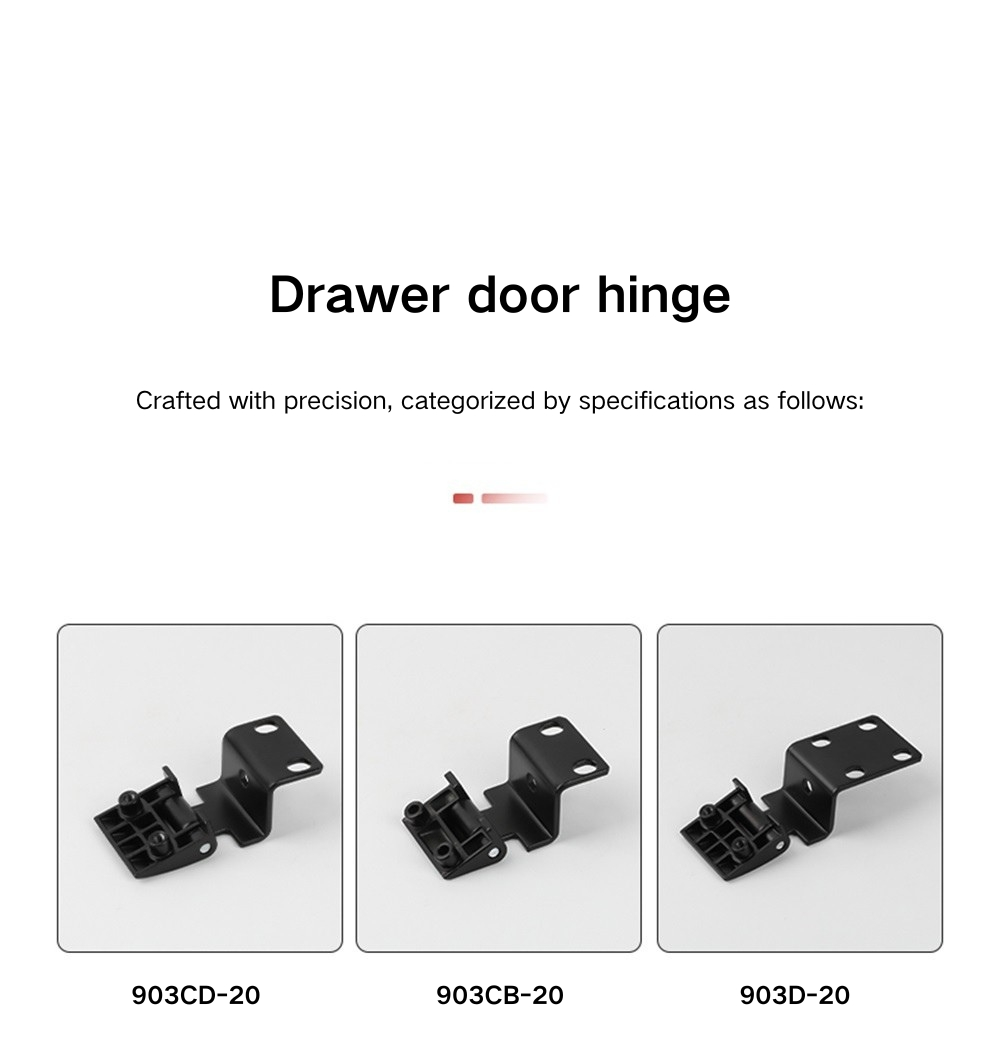

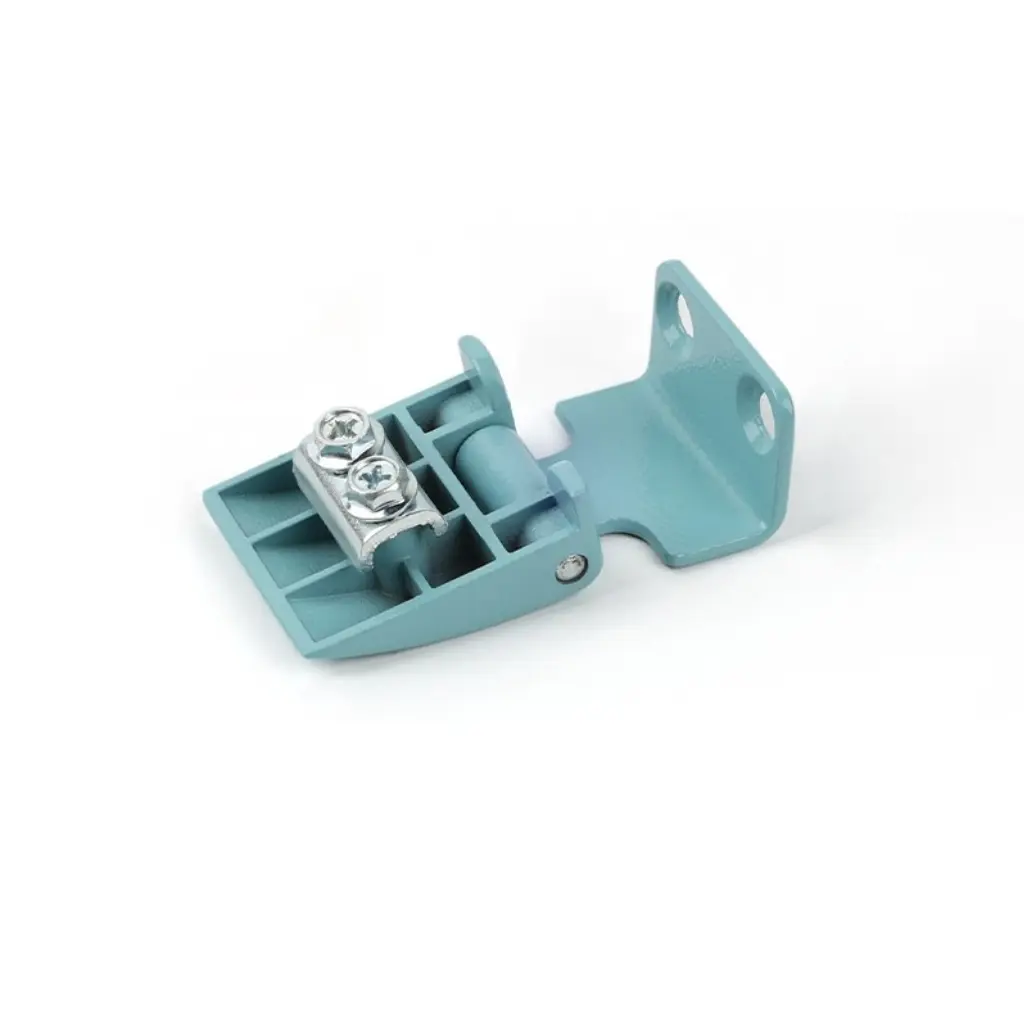

CL901-sarjaan kuuluvat CL901B-17, CL901B-20 ja CL901D-17, joissa kaikissa on 36 × 17,5 mm:n etulevy ja tasainen 8 mm + 2,5 mm:n reikäsiirtymä. CL903-sarja on saranoiden valikoiman suurin ryhmä, ja siinä on seitsemän mallia, mukaan lukien CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 ja CL903D-20 – jotka kattavat sekä vakio- että pidennetyt rungot. CL233 täydentää valikoimaa mustassa sinkkiseoksessa, hiekansinisessä sinkkiseoksessa ja alumiiniseoksessa 39 × 20 mm:n etulevyllä ja 12 mm:n reikävälillä, joka on samanlainen kuin mallissa CL803A-25.

Mitat sarjoittain

Sivulle asennettavan taivutetun saranan CL803-sarjan kokonaisleveys on 18,5–23,5 mm ja korkeus 26–28,5 mm. CL803A-25 on 23 mm leveä ja 26 mm korkea ja sen sisäsyvyys 22,5 mm; CL803B-20 on 18,5 mm leveä ja 16 mm sisäsyvyys; CL803B-25 on 23,5 mm leveä ja 28,5 mm korkea ja sen sisäsyvyys 16 mm; ja CL803D-25 on 23,5 mm leveä ja 26,5 mm korkea ja sisäsyvyys 16,5 mm. Kaikissa CL803-malleissa on 26 mm jalustan leveys ja 20 mm korkea asennuslevy.

CL901-sarja on huomattavasti korkeampi kuin muut Power Cabinet Doors Side-Mount Bend Hinge -sarjan mallit – kaikkien kolmen kokonaiskorkeus on 39,5 mm, leveydet 15,5–18,5 mm ja tasainen 16,5 mm:n sisäsyvyys levyn poikki. Pohjan leveys on 20 mm CL-0,901 B mallille 0,5 mm. CL901B-20 ja 21 mm mallille CL901D-17. CL903-sarja kattaa laajemman valikoiman – jalustan leveydet 48–73,8 mm pidennetyssä mallissa, kokonaiskorkeudet 25,5–26 mm. CL233 on 24,5 × 24,5 mm:n haalari, 22 mm:n sisäsyvyydellä, 39,3 mm:n asennuslevyllä ja 7,5 mm + 15 mm:n rei'illä etulevyssä.

Sovellusskenaariot

Power Cabinet Doors Side-Mount Bend Hinge on suunniteltu erityisesti C-profiiliteräsprofiileihin rakennetuille kaapin kehyksille, mikä on GGD-sähkökaappien, toisen ja kolmannen sukupolven sähkökaappien, laatikkokaappien ja virtakaappien standardirakennusmenetelmä. Saranarungon taivutettu profiili kiinnittyy C-profiilin huulen päälle ja etulevy ruuvataan ovipaneelin pintaan, mikä on vakiintunut asennustapa tälle kaappityypille eikä vaadi muutoksia vakiorunkoprofiileihin.

GGD- ja tehokaappisovelluksien lisäksi tämä tuote sopii myös muihin teollisuuskoteloihin, jotka on rakennettu yhteensopiville C-profiileille tai vastaaville taivutetuille teräsrunkoprofiileille. Hiekansinistä sinkkiseosta valmistettu CL233 on toisinaan määritelty, jos kaapin ulkopinnassa on käytetty värikoodattua laitteistomallia, kun taas alumiiniseoksesta valmistettu CL233-versio on kevyempi vaihtoehto koteloihin, joissa paino on huomioitu. CL803-, CL901- ja CL903-mallien kokovalikoima tarkoittaa, että useimmat standardikehyksen syvyydet ja ovipaneelin paksuudet GGD- ja tehokaappimarkkinoilla kuuluvat yhteen tuoteperheeseen.

FAQ

Q1: Mitkä sarjat kuuluvat tähän saranavalikoimaan?

Valikoima kattaa neljä sarjaa: CL803 (neljä mallia), CL901 (kolme mallia), CL903 (seitsemän mallia) ja CL233 (kolme versiota). Kaikki ovat mustia sinkkiseoksia paitsi CL233, jota on saatavana myös hiekansinisenä sinkkiseoksena ja alumiiniseoksena.

Q2: Mihin kaappityyppeihin tämä sarana on suunniteltu?

Sivulle asennettava taivutettu sarana on suunniteltu C-profiilikaappirungoille, mukaan lukien GGD-sähkökaapit, toisen ja kolmannen sukupolven jakelukaapit, laatikkokaapit ja tehokotelot. Sitä ei ole tarkoitettu litteärunkoisille tai hitsatuille kotelotyypeille.

Q3: Kuinka tämä sarana asennetaan?

Kaikki mallit ovat ruuvikiinnitteisiä. Taivutettu saranan runko koukkuu C-osion rungon huulen päälle ja etuasennuslevy ruuvataan ovipaneelin pintaan. Hitsausta ei tarvita.

Q4: Mitä eroa on CL803-, CL901- ja CL903-sarjojen välillä?

Sarjat eroavat kokonaiskoon, rungon syvyyden ja asennuslevykokoonpanon osalta. CL901-mallit ovat korkeimmat 39,5 mm:n kokonaiskorkeudella; CL803-mallit ovat kompakteja; CL903-mallit kattavat laajimman valikoiman pohjaleveyksiä, mukaan lukien pidennetty 73,8 mm:n versio. Valitse karmiprofiilisi ja ovipaneelin mittojen perusteella.

Q5: Mikä tekee CL233:sta eron muista sarjoista?

CL233 on saatavana kolmessa eri versiossa – musta sinkkiseos, hiekkasininen sinkkiseos ja alumiiniseos – joten se on malliston ainoa malli, jossa on värivaihtoehto ja kevyt materiaalivaihtoehto. Sen etulevyn mitat (39 × 20 mm) ovat samanlaiset kuin mallissa CL803A-25.

Q6: Kuinka valitsen oikean mallin kaappiini?

Valinta riippuu kaapin rungon profiilin syvyydestä, ovipaneelin paksuudesta ja asennuslevyn mieltymyksistä. Numeroliitteet (-17, -20, -25) ja kirjainliitteet (A, B, D, CB, CD) ovat osa mallimerkintää. Katso kunkin mallin mittapiirustukset tai ota yhteyttä Yitai Lockiin runkotietojesi kanssa suositusten saamiseksi.

Q7: Mistä materiaalista saranat on valmistettu?

Useimmat mallit ovat mustaa sinkkiseosta. CL233 on lisäksi saatavana hiekansinisenä sinkkiseoksena ja alumiiniseoksena. Sinkkiseosrakenne antaa hyvän mittasuhteen painevalusta ja kestää hyvin tavallisia teollisuuskaappiympäristöjä.
