RMU Kaapin sinkkiseoksesta valmistettu sarana

Niille, jotka hankkivat RMU-kaappilaitteiston Yitai Lockista tilavuudeltaan, RMU-kaapin sinkkiseossarana CL208 käyttää kaksoispiippumallia, jossa on kaksi Φ8 mm:n piippua ja Φ4 mm:n tappi, mikä antaa saranalle leveämmän kantavan pinnan kuin samankokoisella yksitynnyrityypillä. Kokonaisjalanjälki on 48 × 26 mm, asennettu hitsaamalla, ja kaksi viimeistelyvaihtoehtoa – musta ja kirkas kromi – kattavat RMU- ja kojeistomarkkinoiden yleisimmät kaapin pintakäsittelyt.

Rakenne ja mitat

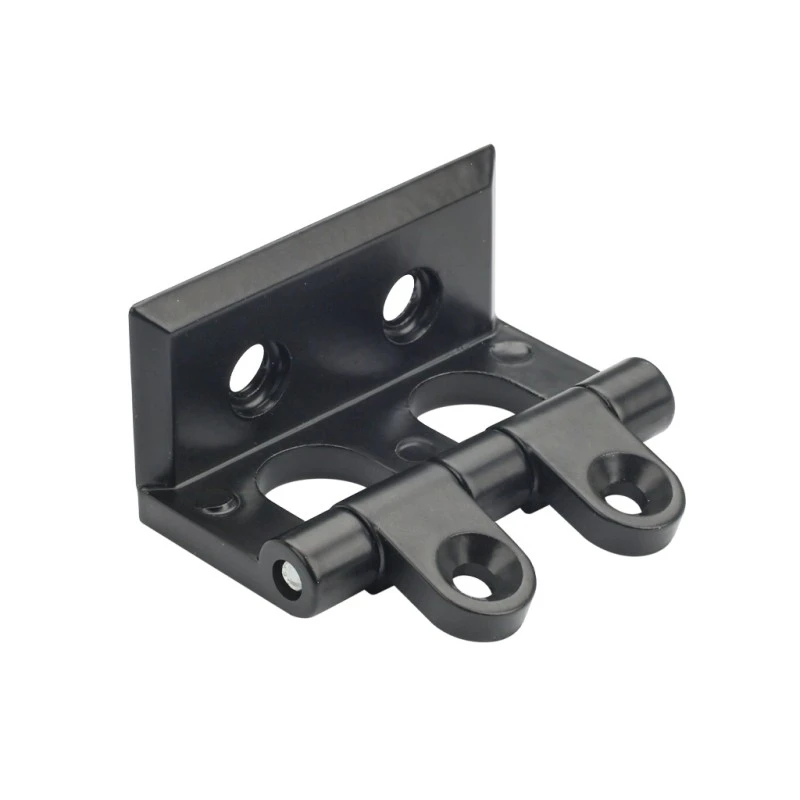

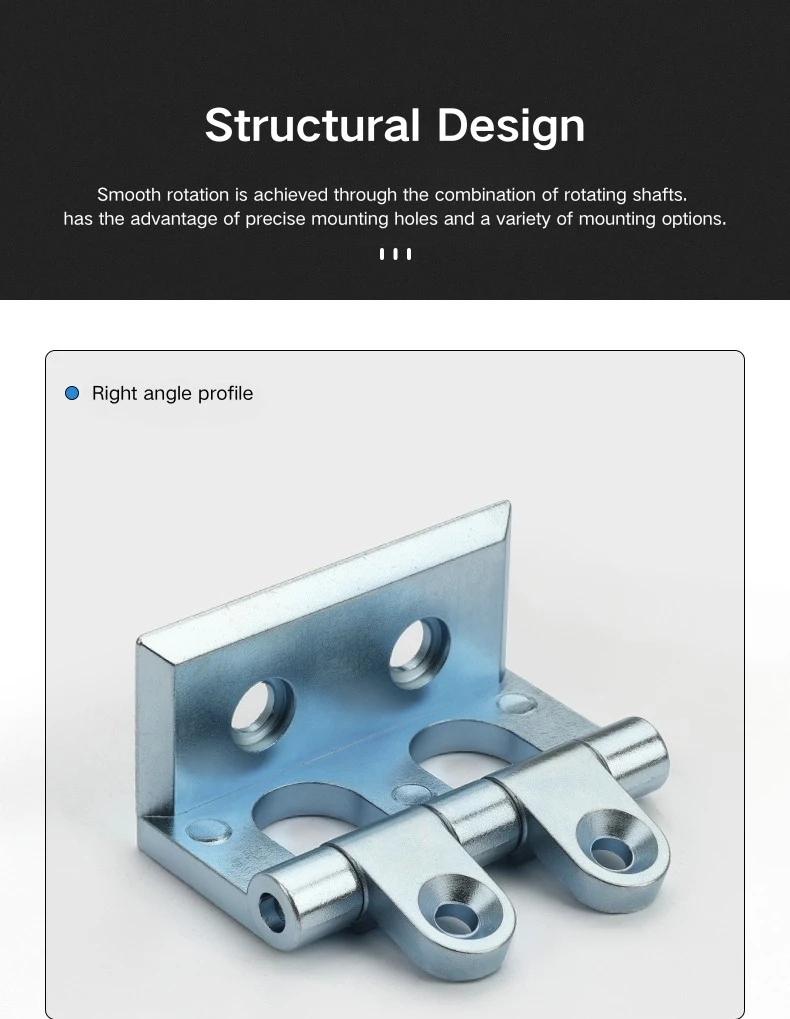

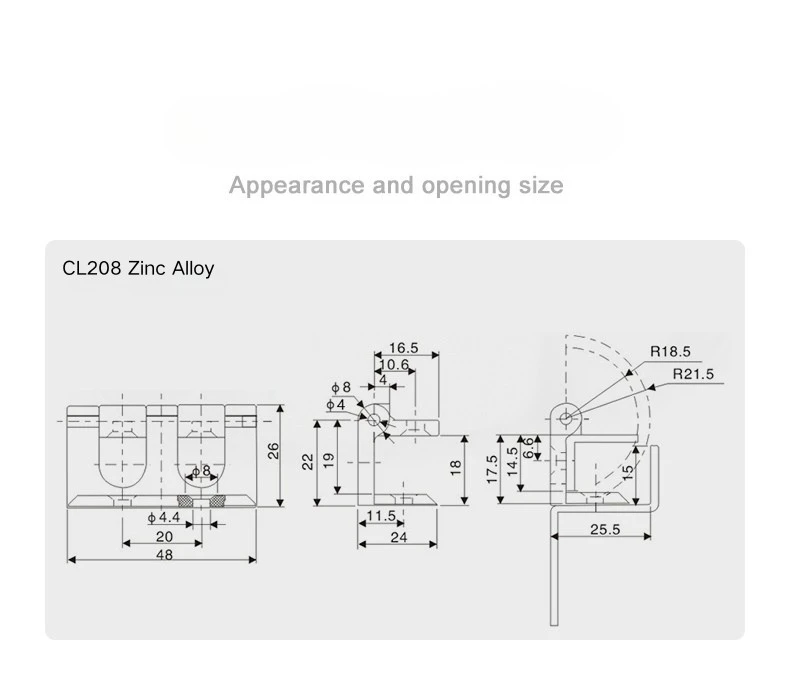

RMU-kaapin sinkkiseossarana on 48 mm leveä ja 26 mm korkea, ja kahden kiinnityssiiven väli on 20 mm. RMU-kaapin sinkkiseossarana käyttää kahta Φ8 mm:n piippua jaetussa Φ4 mm:n tapissa yhden nivelen sijaan – leveämpi laakeripinta jakaa oven kuorman tasaisemmin ja kestää paremmin toistuvassa käytössä. Piippukokoonpano on 16,5 mm:n päässä lehden reunasta tapin keskipisteen ollessa 10,6 mm.

Sivuprofiilissa RMU-kaapin sinkkiseossaranan ovipaneelin kiinnityssyvyys on 24 mm ja karmin puoleinen ulottuvuus 25,5 mm. Rungon kiinnitysosa on 22 mm korkea 11,5 mm:n pohjalla ja sivuttaisväli on 17,5 mm kokonaiskorkeudella 14,5 mm:n sisäportaan ja 6,6 mm:n tappien poikkeaman kanssa – mitat vastaavat RMU- ja jakelukaappirakenteille tyypillistä runkokanavageometriaa.

Avauskulman ja oven ohjaus

RMU-kaapin sinkkiseossaranan erottuva ominaisuus on 270° avauskulma. Useimmat vakiokaapin saranat avautuvat 90°, 120° tai 180° – 270° kääntö tarkoittaa, että ovi voi taittua takaisin melkein tasaisesti kaapin sivua vasten sen sijaan, että se pysähtyisi suorassa kulmassa tai puolivälissä. RMU- ja rengaspääyksikkösovelluksissa tämä on todellinen ero, kun teknikot tarvitsevat esteettömän pääsyn sisätiloihin asennusta, huoltoa tai kaapelien hallintaa varten.

RMU-kaapin sinkkiseossaranan kaaren säde on R18,5 mm:stä R21,5 mm:iin kääntöalueen läpi, mikä määrittää välyksen, jonka läpi ovi kulkee avattaessa. Tämä kannattaa ottaa huomioon kaappia suunniteltaessa – kaapin viereen on jäätävä riittävästi tilaa, jotta ovi ehtii täysillä ilman esteitä.

Viimeistelyvaihtoehdot ja sovellus

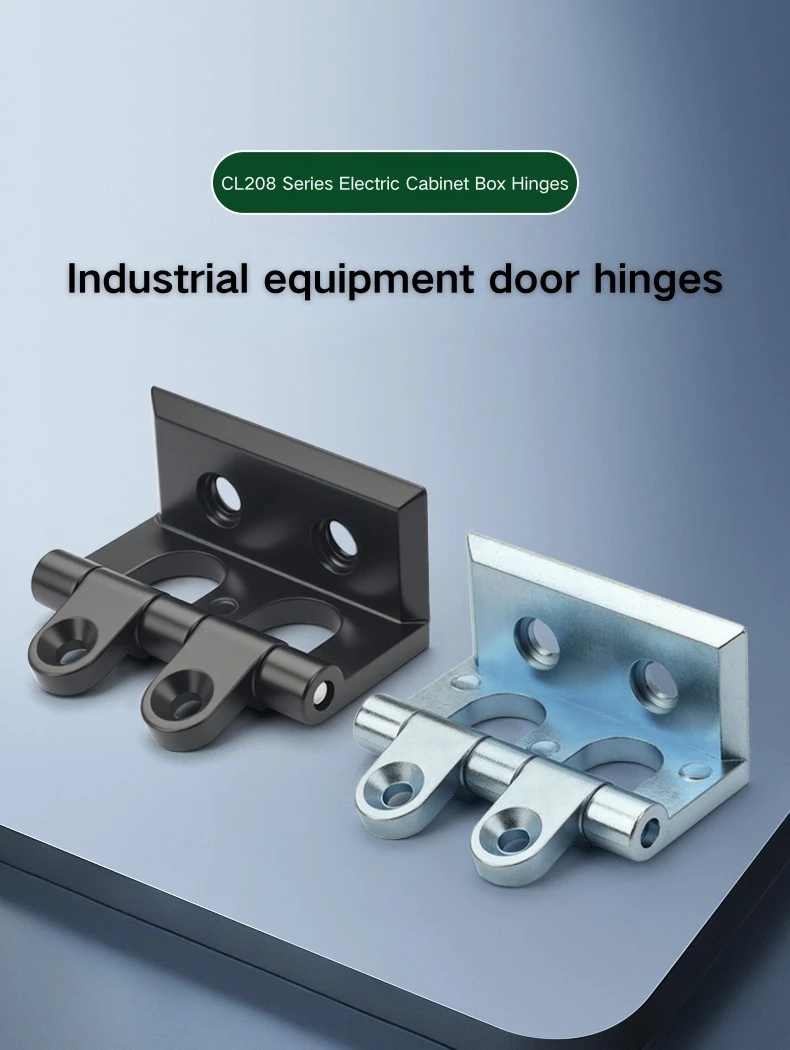

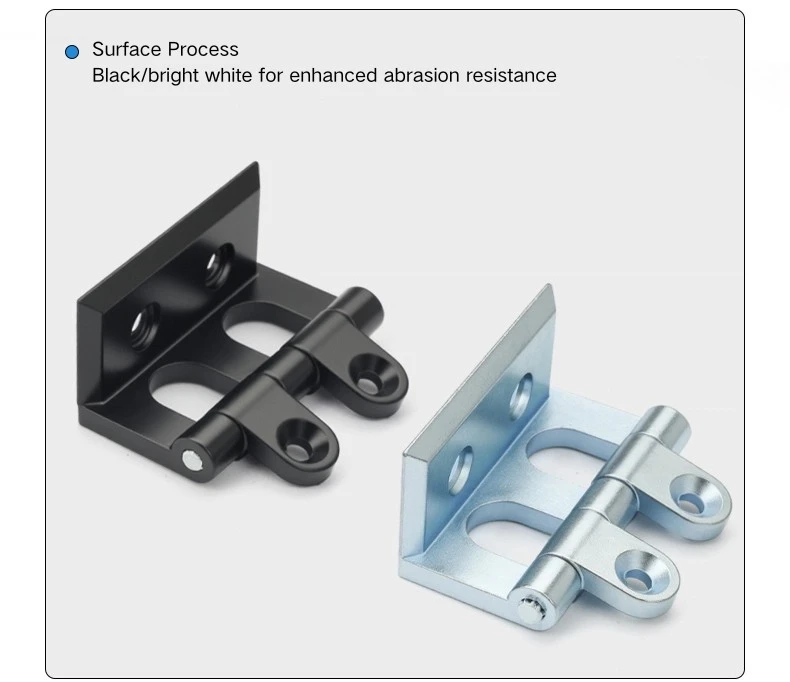

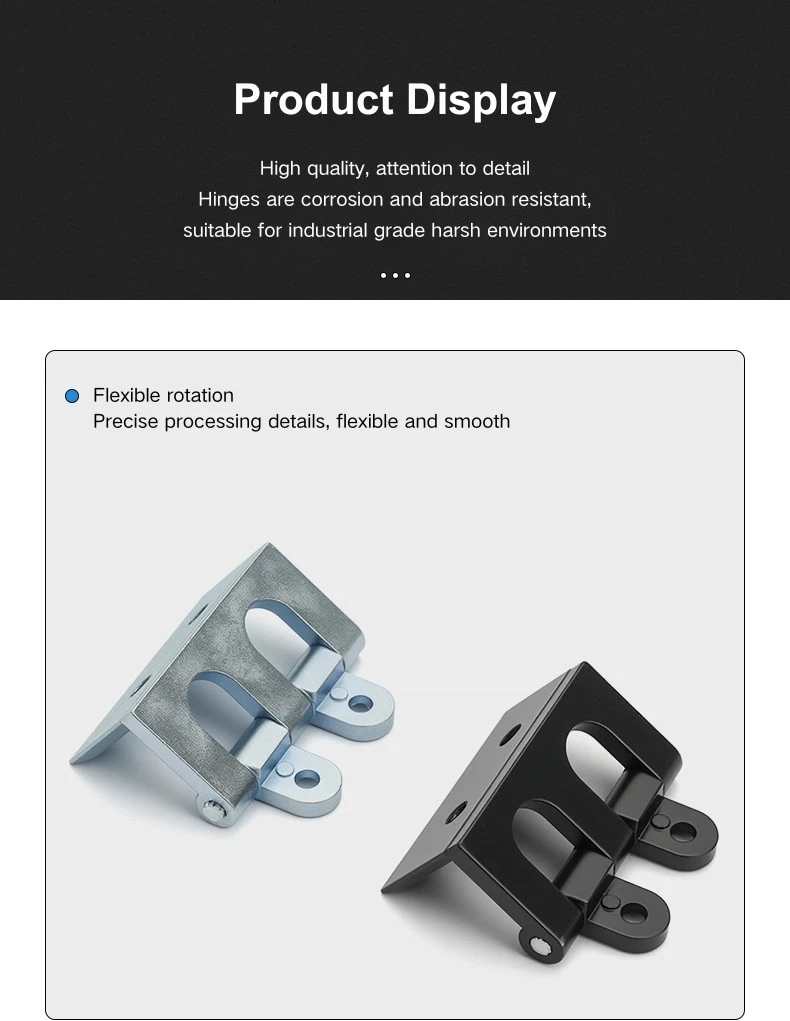

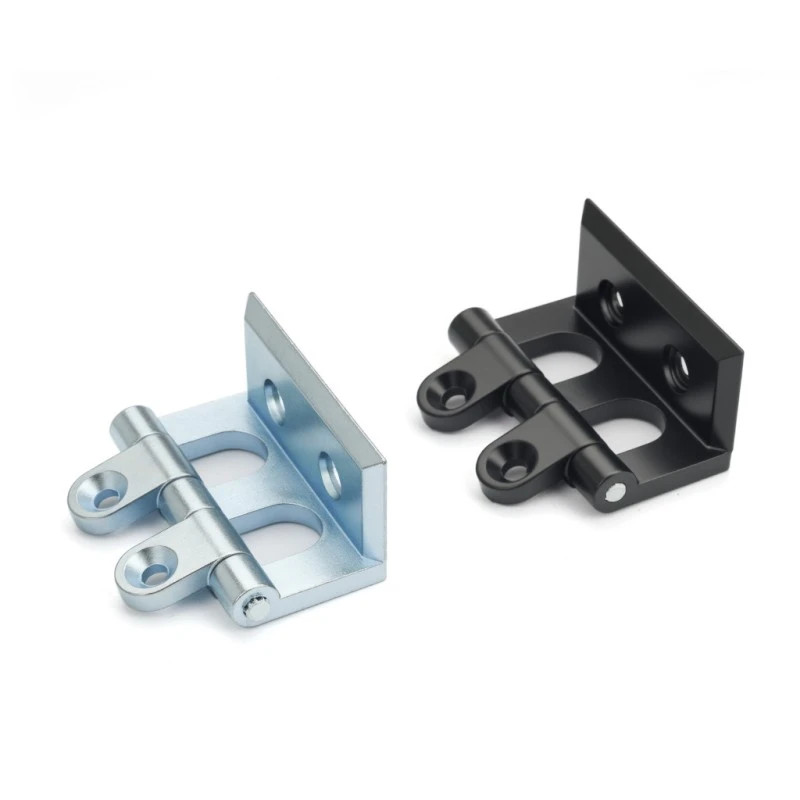

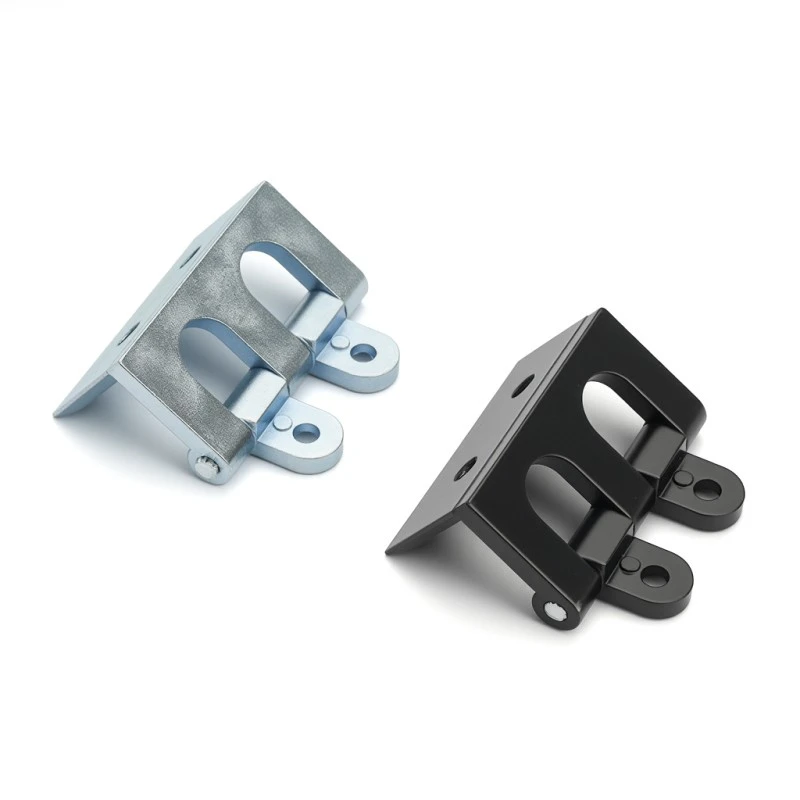

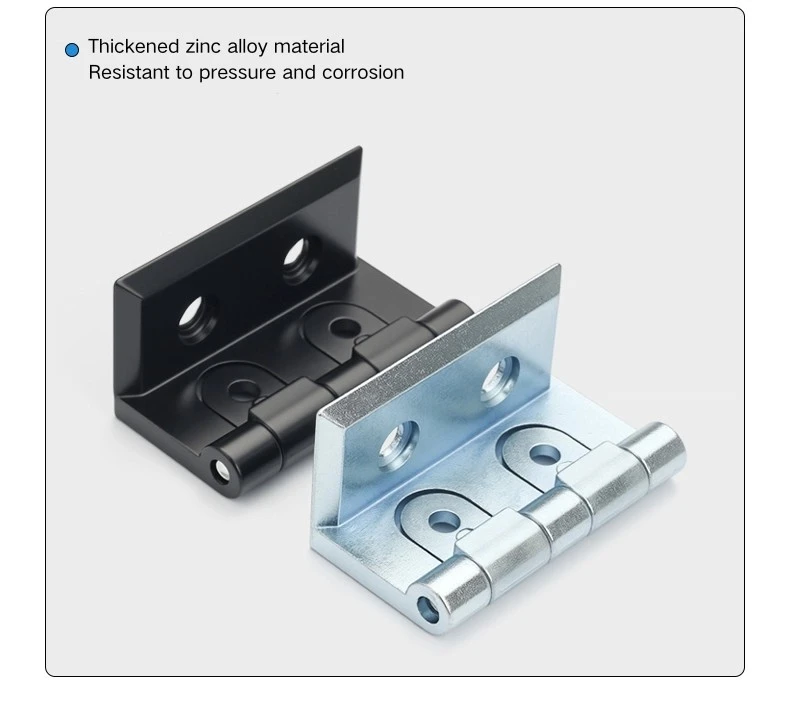

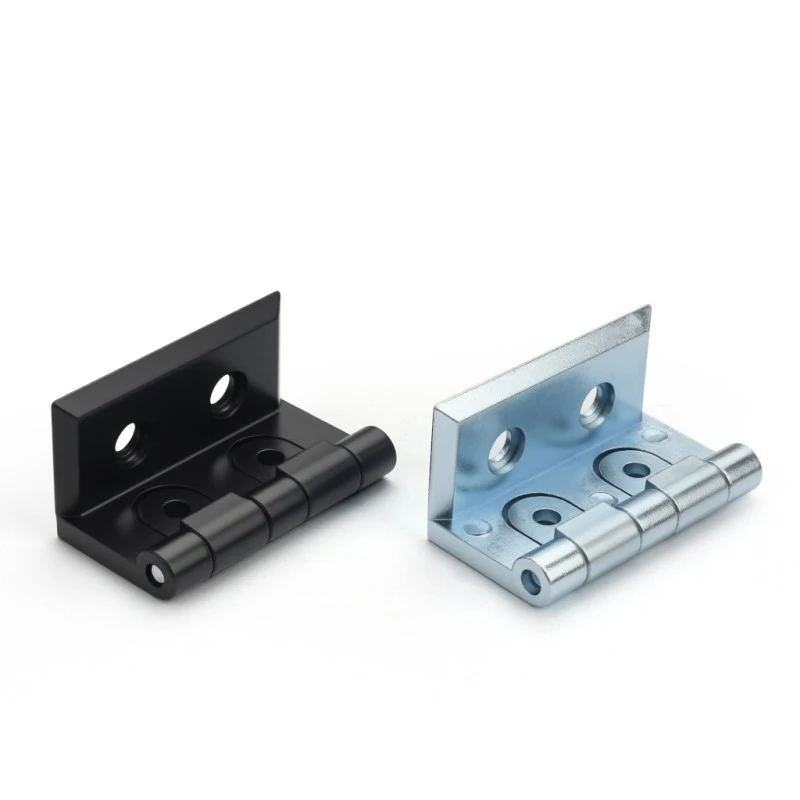

RMU-kaapin sinkkiseossarana on kaksivärinen: musta ja kirkas kromi. Musta sopii tummiin jauhemaalattuihin kaappikoteloihin, ja se on yleisin valinta RMU-rakennuksissa, joissa kaapin ulkopinta on standardi teollinen viimeistely. Kirkas kromi antaa kiillotetun, heijastavan ulkonäön ja toimii hyvin vaaleammissa tai koristeellisissa kotelopaneeleissa, joissa saranaviimeistely on osa kaapin yleistä estetiikkaa.

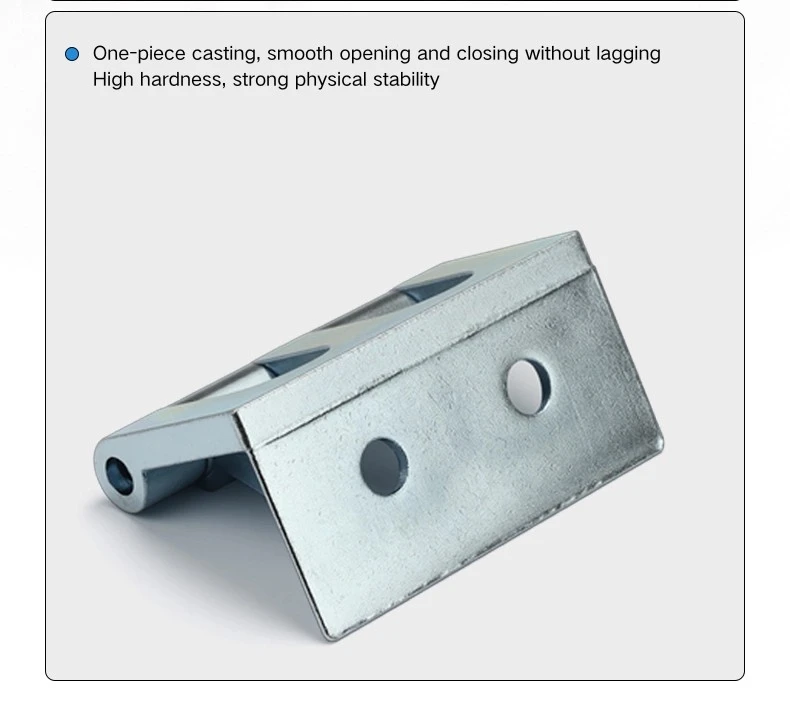

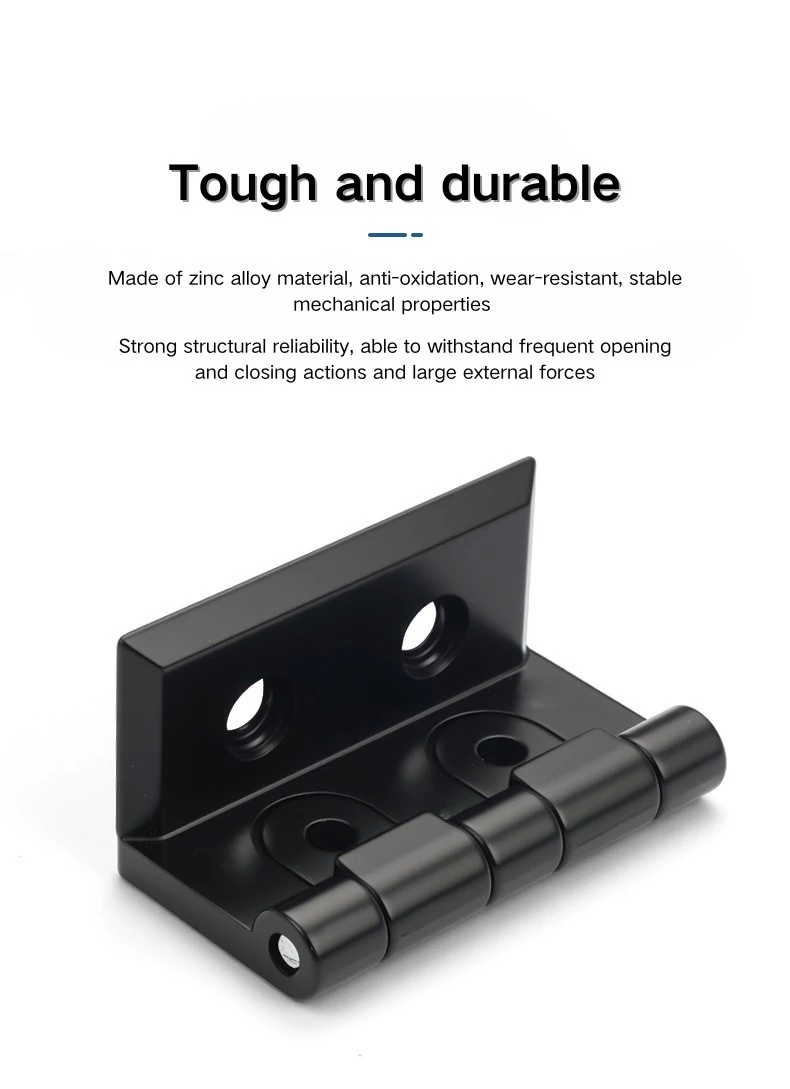

RMU-kaapin sinkkiseossaranan molemmat viimeistelyt hitsataan suoraan kaapin runkoon valmistuksen aikana, joten viimeistelyn valinta on pysyvä päätös rakennusvaiheessa. Sinkkiseosrakenne kestää hyvin tyypillisiä teollisuusympäristöjä sisätiloissa, ja painevalettu runko antaa tasaisen mittatarkkuuden tuotantoerien välillä – hyödyllinen, kun saranan on asetettava tarkasti yhteen useiden kaappiyksiköiden runkokanavan kanssa.

FAQ

Q1: Mikä on CL208-saranan avautumiskulma?

CL208 aukeaa 270°, jolloin ovi kääntyy tasaisesti ohi ja taittuu lähes kokonaan takaisin kaapin rungon mukana. Tämä on tärkein syy, miksi se on määritetty RMU- ja rengaspääyksiköiden kaappeihin, joissa täysi pääsy sisätiloihin on säännöllinen vaatimus.

Q2: Mitkä ovat CL208:n yleismitat?

CL208 sinkkiseoskaapin sarana on 48 mm leveä ja 26 mm korkea, ja asennussiipien välissä on 20 mm sisäväli. Karmin puoleinen ulottuvuus on 25,5 mm ja ovipaneelin kiinnityssyvyys 24 mm.

Q3: Miten CL208 asennetaan?

CL208 on hitsattu sarana — se kiinnitetään kaapin runkoon ja ovipaneeliin hitsaamalla valmistuksen aikana. Tässä mallissa ei ole ruuvikiinnitysvaihtoehtoa.

Q4: Mitä viimeistelyvaihtoehtoja on saatavilla?

CL208 on saatavana mustana sinkkiseoksena ja kirkkaana kromisinkkiseoksena. Musta on vakiovalinta tummiin tai jauhemaalattuihin koteloihin; kirkas kromi sopii kevyempiin tai koristeellisiin kaappeihin.

Q5: Mihin kaappityyppeihin CL208 on suunniteltu?

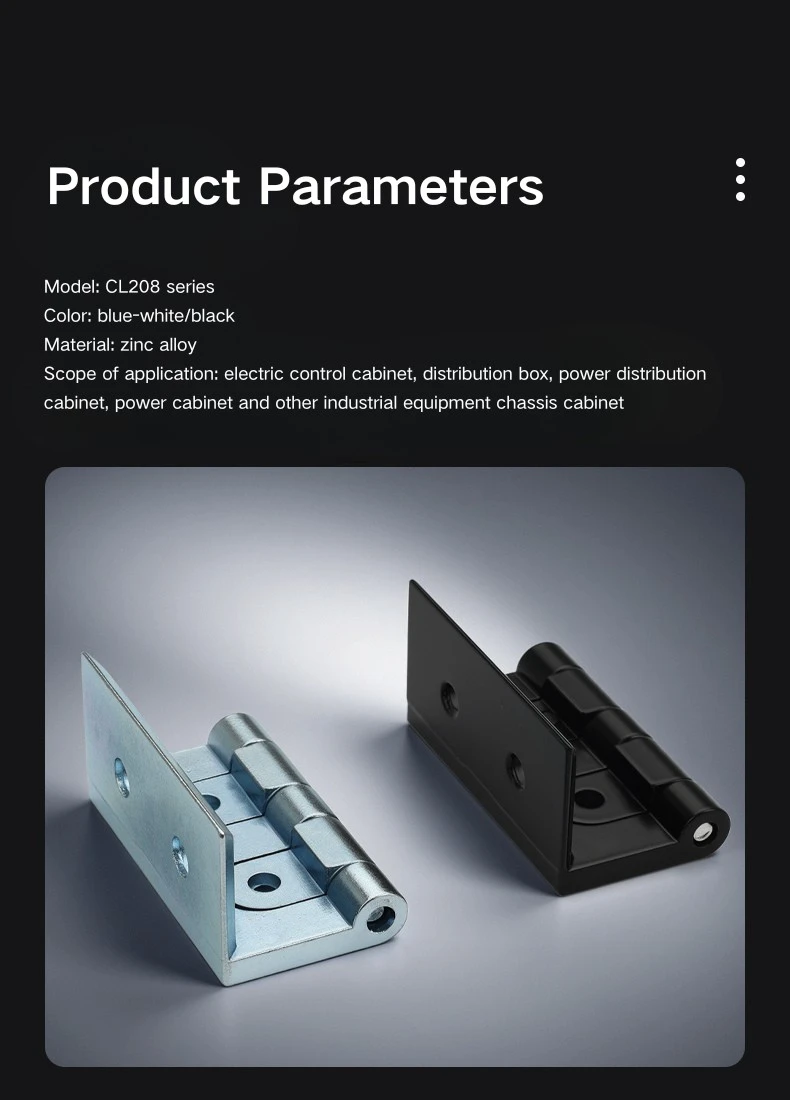

CL208 on suunniteltu ensisijaisesti rengaspääyksiköiden kaappeihin, ja sitä käytetään myös sähkönjakelukoteloissa, teollisuuden ohjauskaapeissa ja kojeistokoteloissa. 270° avautumiskulma on erityisen tärkeä RMU-sovelluksissa, joissa täysi oviväli on toiminnallinen vaatimus.

Kysymys 6: Tarvitaanko 270° oven kääntöä varten tilaa?

Kyllä. Ovi kulkee avautuessaan R18,5 - R21,5 mm kaaren läpi. Kaapin sijoittelun aikana varmista, että kaapin vieressä on riittävästi tilaa, jotta ovi ehtii täysillä osumatta viereisiin rakenteisiin tai laitteisiin.

Q7: Onko CL208 saatavana ruostumattomasta teräksestä?

CL208 on tällä hetkellä saatavana vain sinkkiseoksella, mustana ja kirkkaana kromina. Ruostumattomasta teräksestä valmistettujen kaapin saranavaihtoehtojen osalta muut Yitai Lock -sarjan mallit voivat olla sopivampia sovelluksestasi riippuen.
