Kojeiston oven sarana

Niille, jotka hankkivat irrotettavia kaapin saranoita Yitai Lockista tilavuudeltaan, kytkinlaitteen oven sarana CL186 antaa ostajille mahdollisuuden valita pyöreän reiän ja urareiän kiinnityssiipien välillä muuttamatta mitään muuta saranassa - sama runko, sama piippu, samat runkokanavan mitat. Urareikäversio mahdollistaa asennon säätämisen asennuksen aikana ennen kuin ruuvit on kiristetty kokonaan, mikä on hyödyllistä, kun oven kohdistus on säädettävä tarkasti. Molemmat versiot on ruuvattu samoilla kiinnityspisteillä ja niitä on saatavana hiiliteräksestä ja ruostumattomasta teräksestä.

Tuotteen malli	CL186-sarjan sarana
Valinnaiset materiaalit	Hiiliteräs/ruostumaton teräs

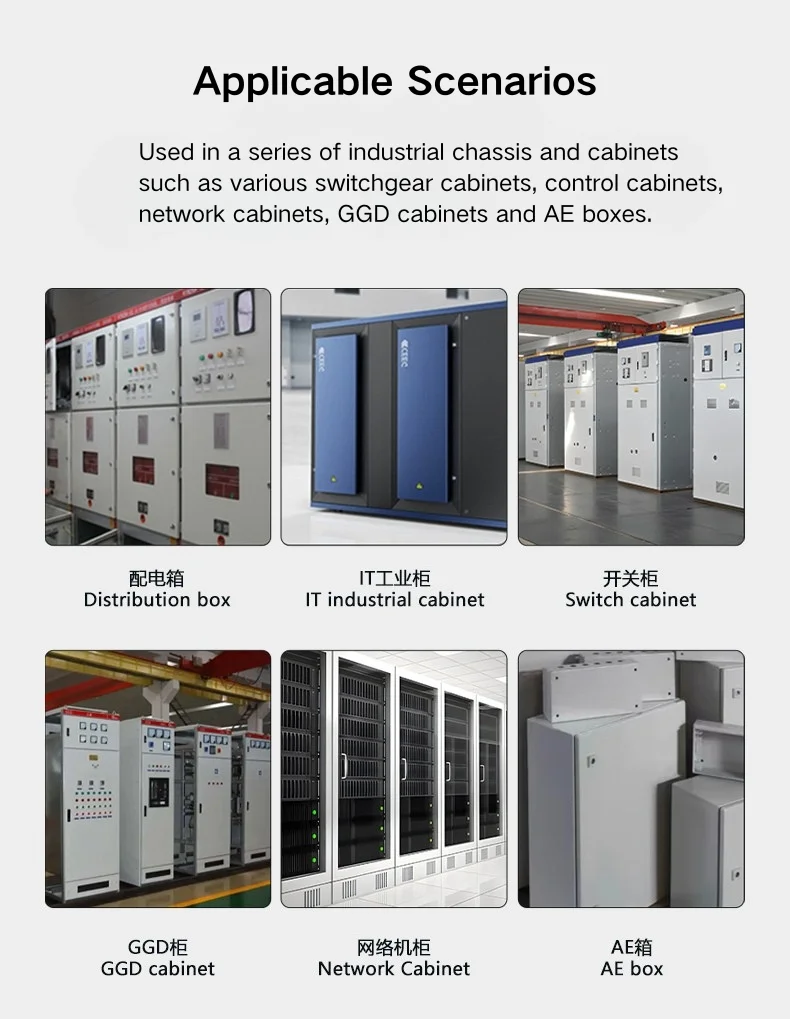

Käyttö	Soveltuu erilaisiin kytkinkaappeihin, ohjausrasioihin jne

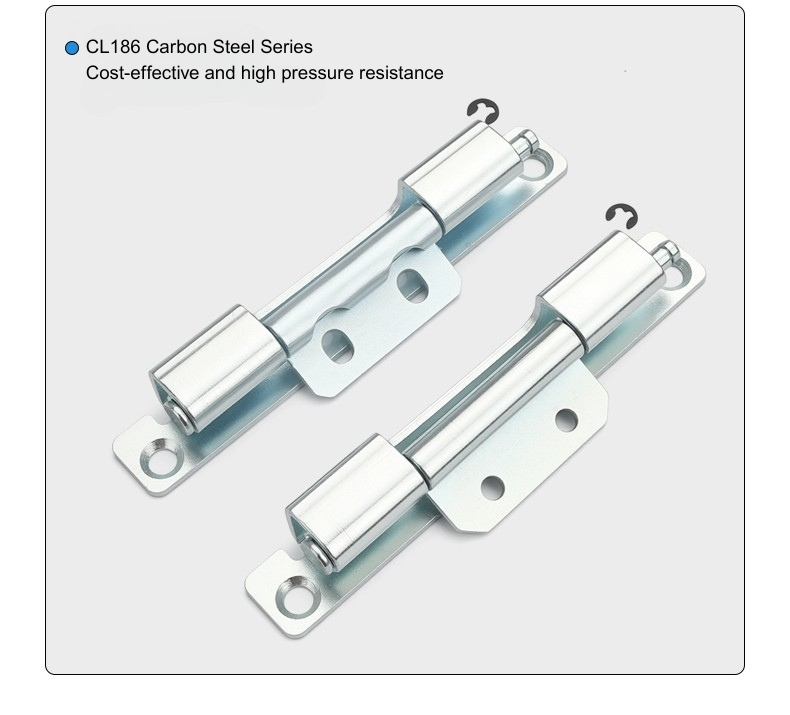

Mallivaihtoehdot ja reikien konfiguraatiot

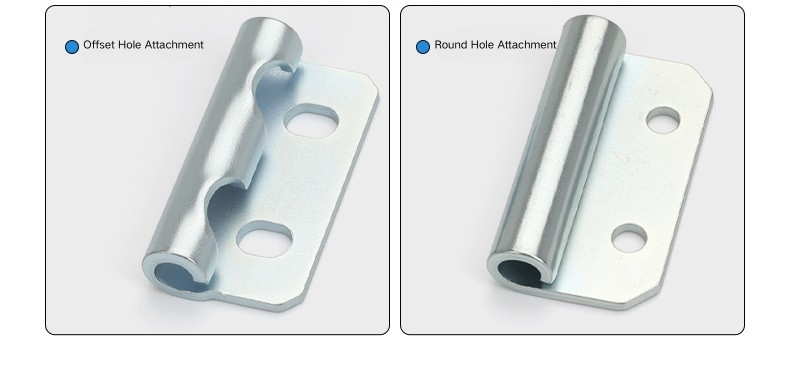

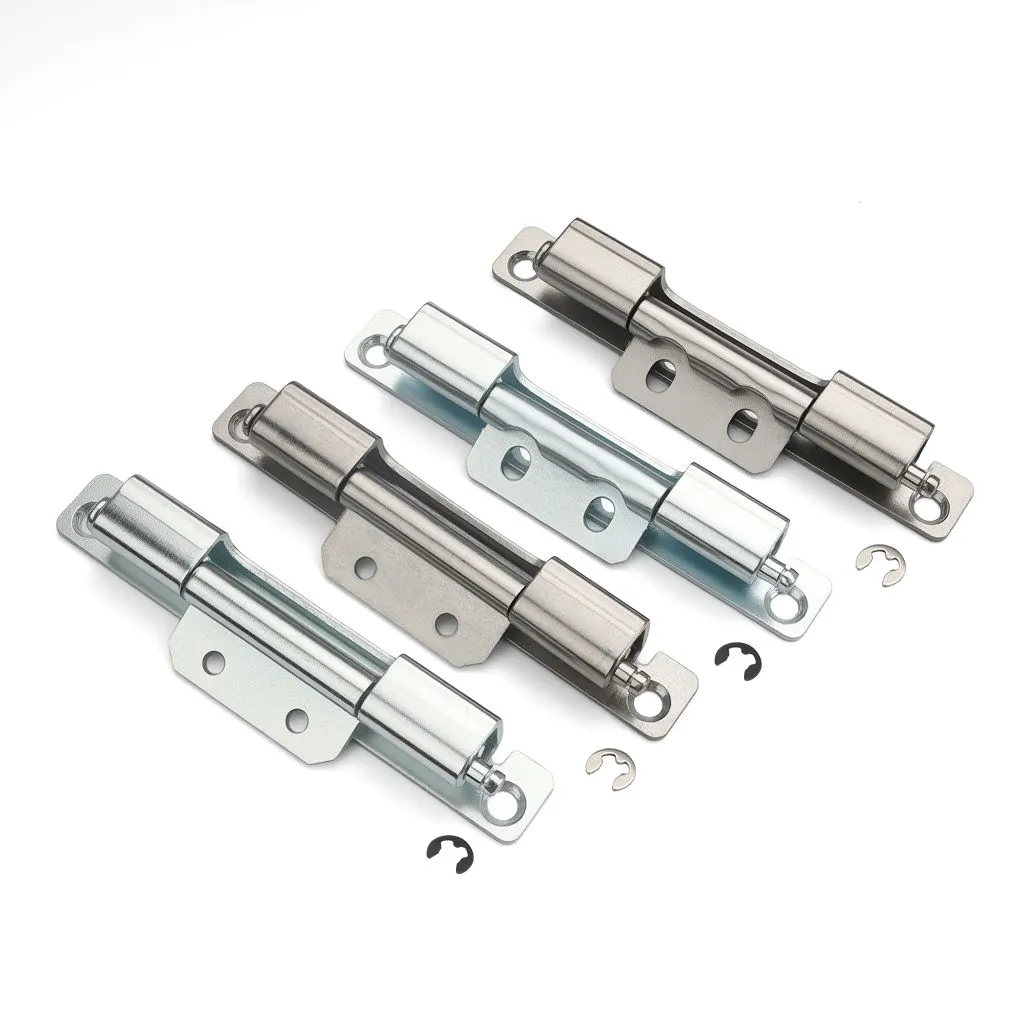

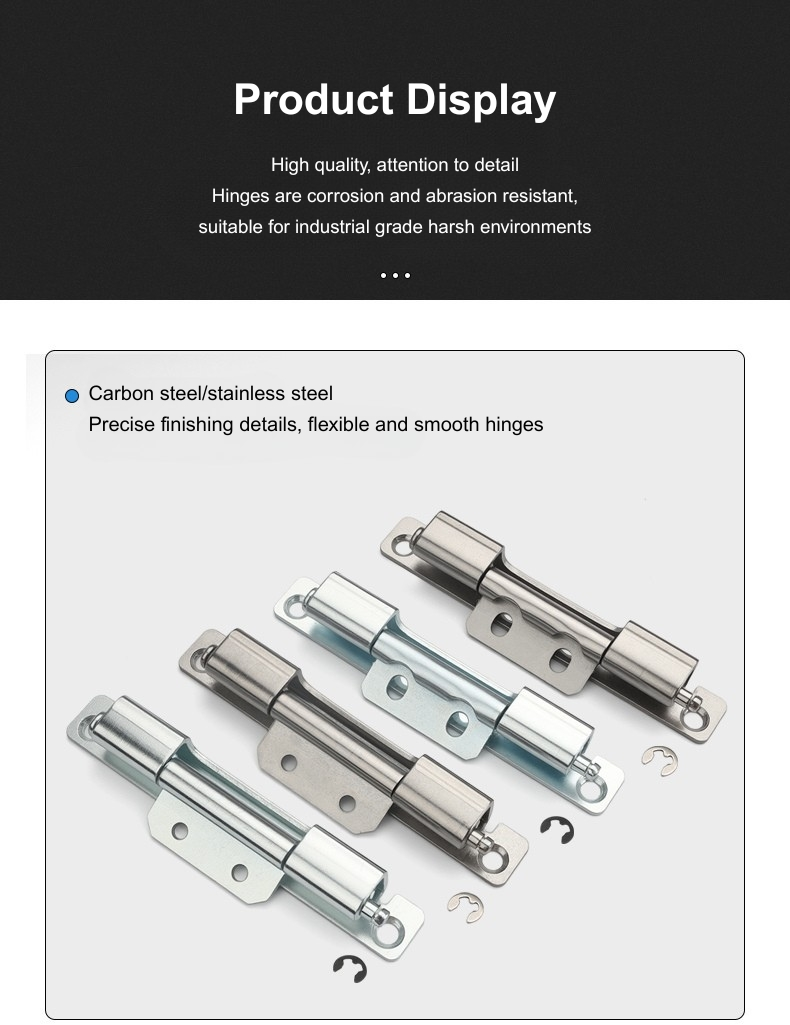

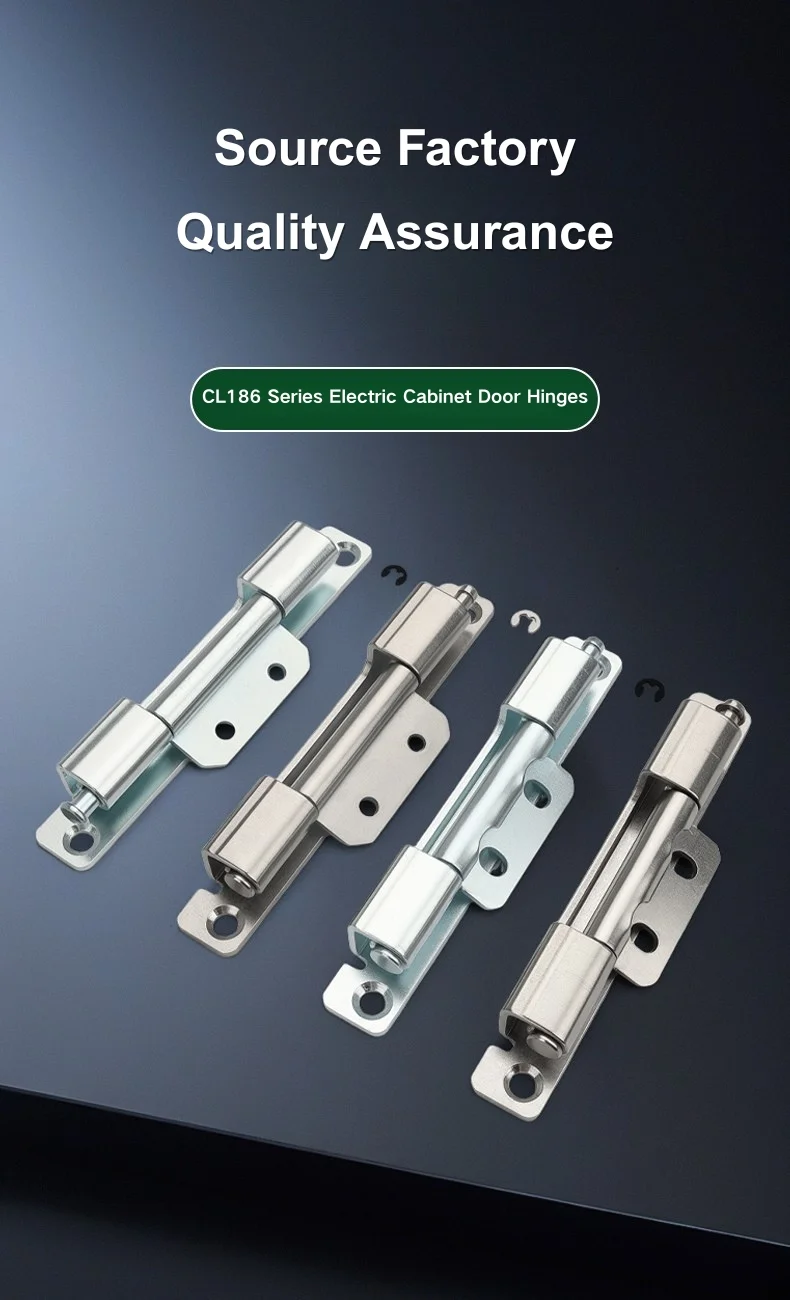

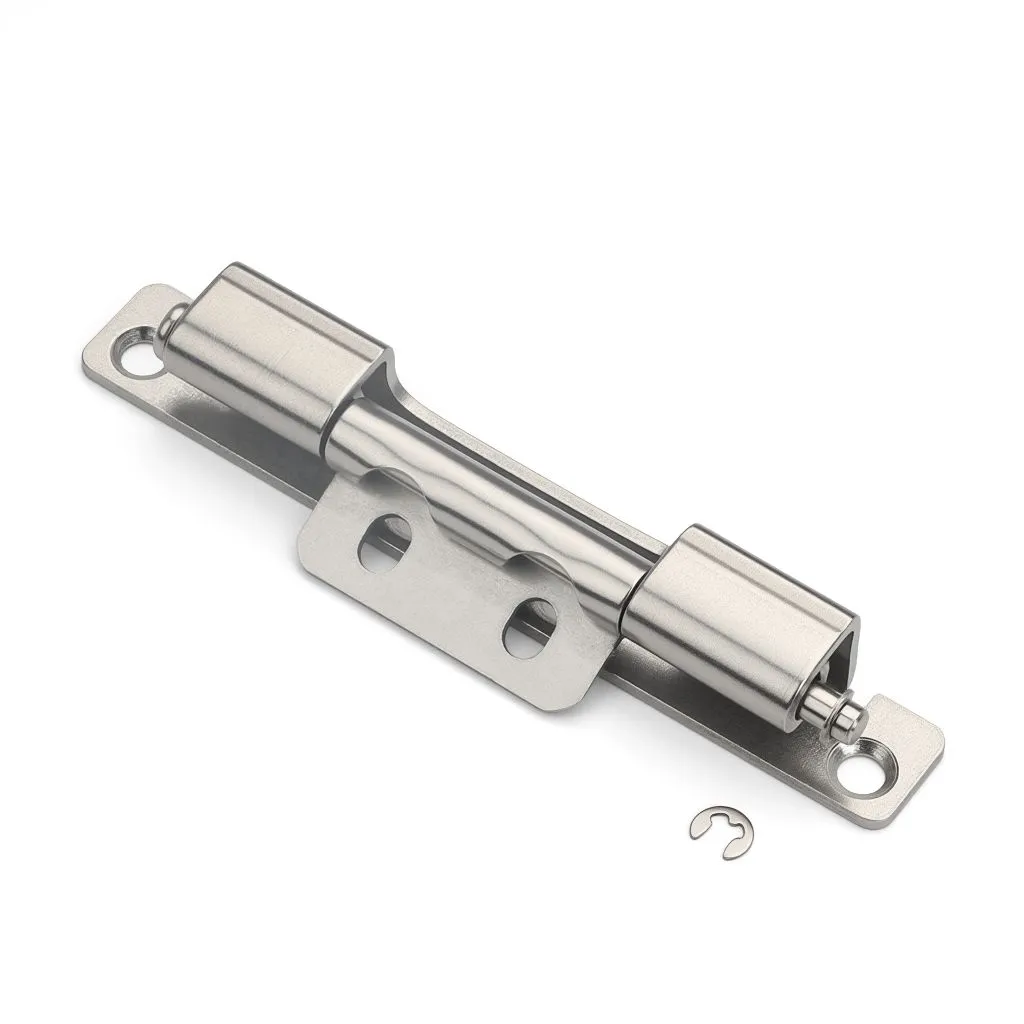

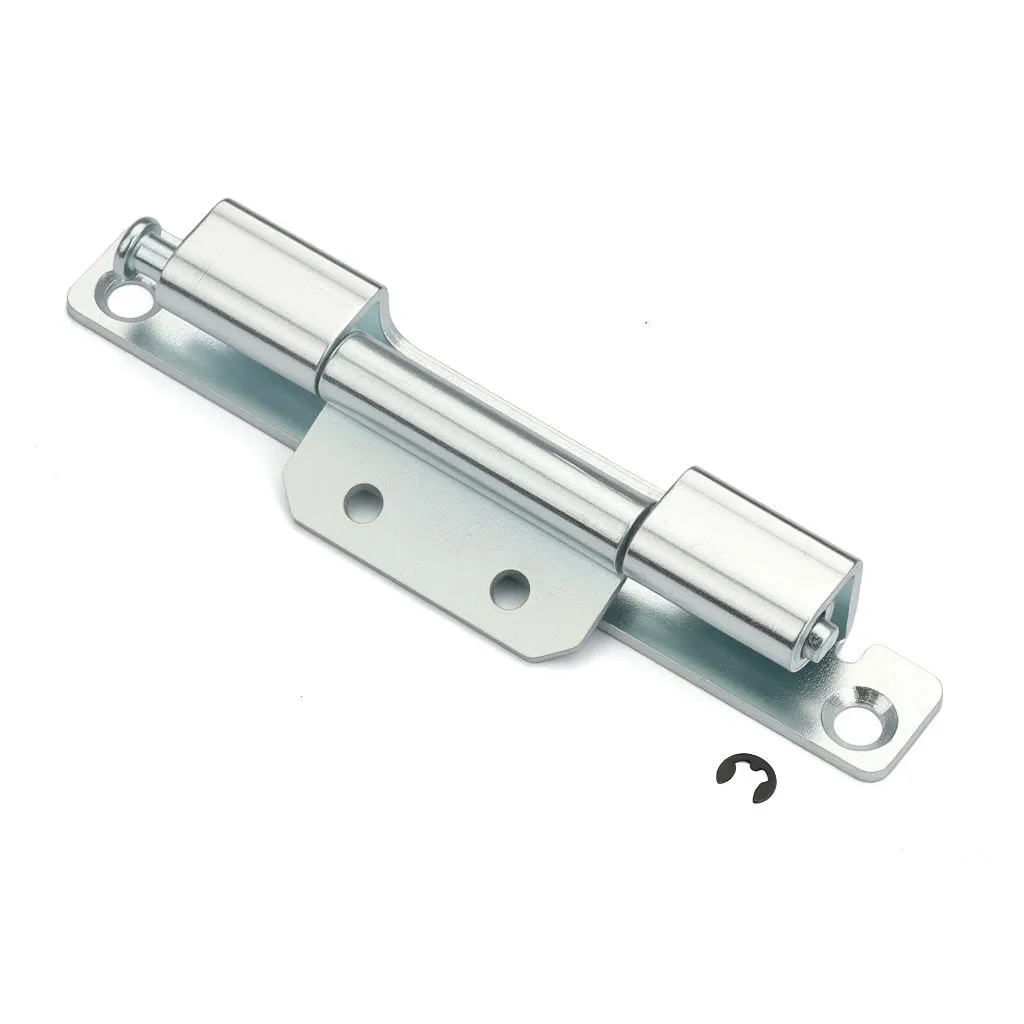

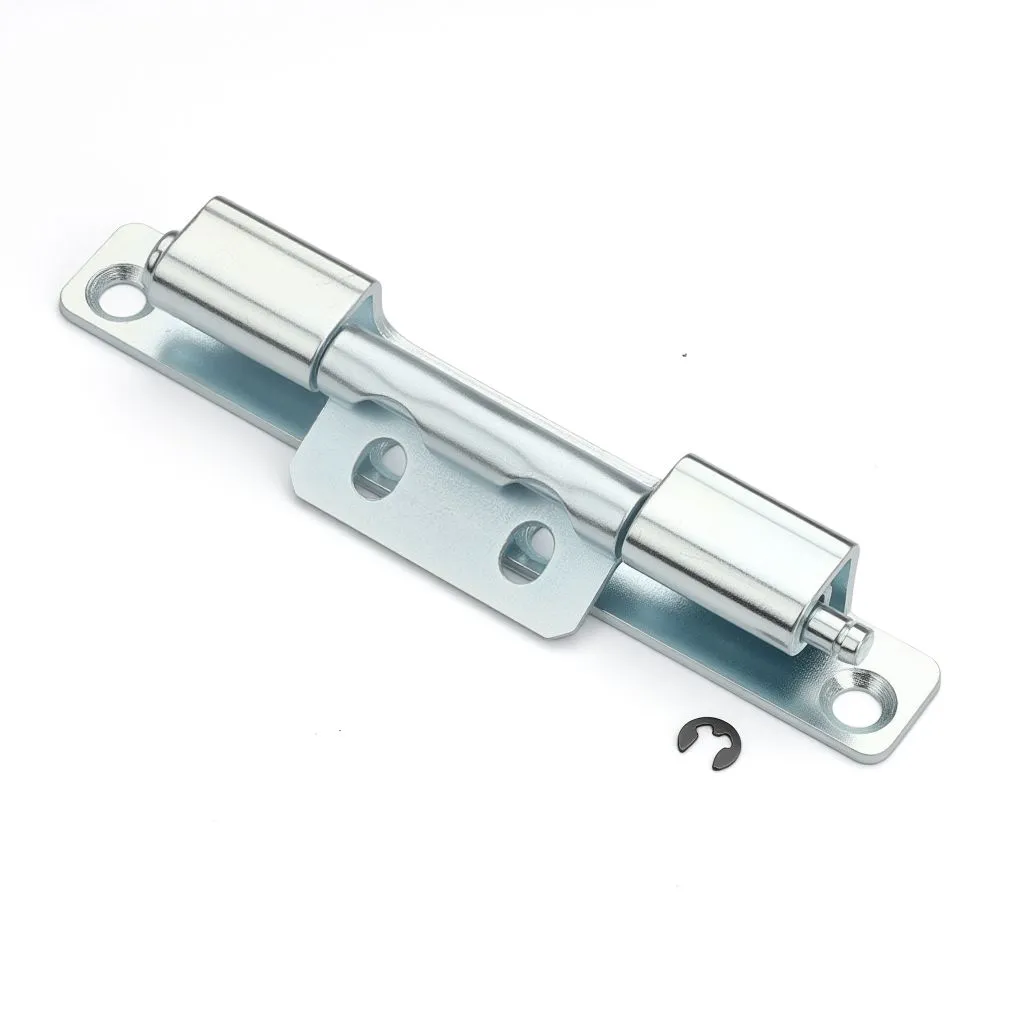

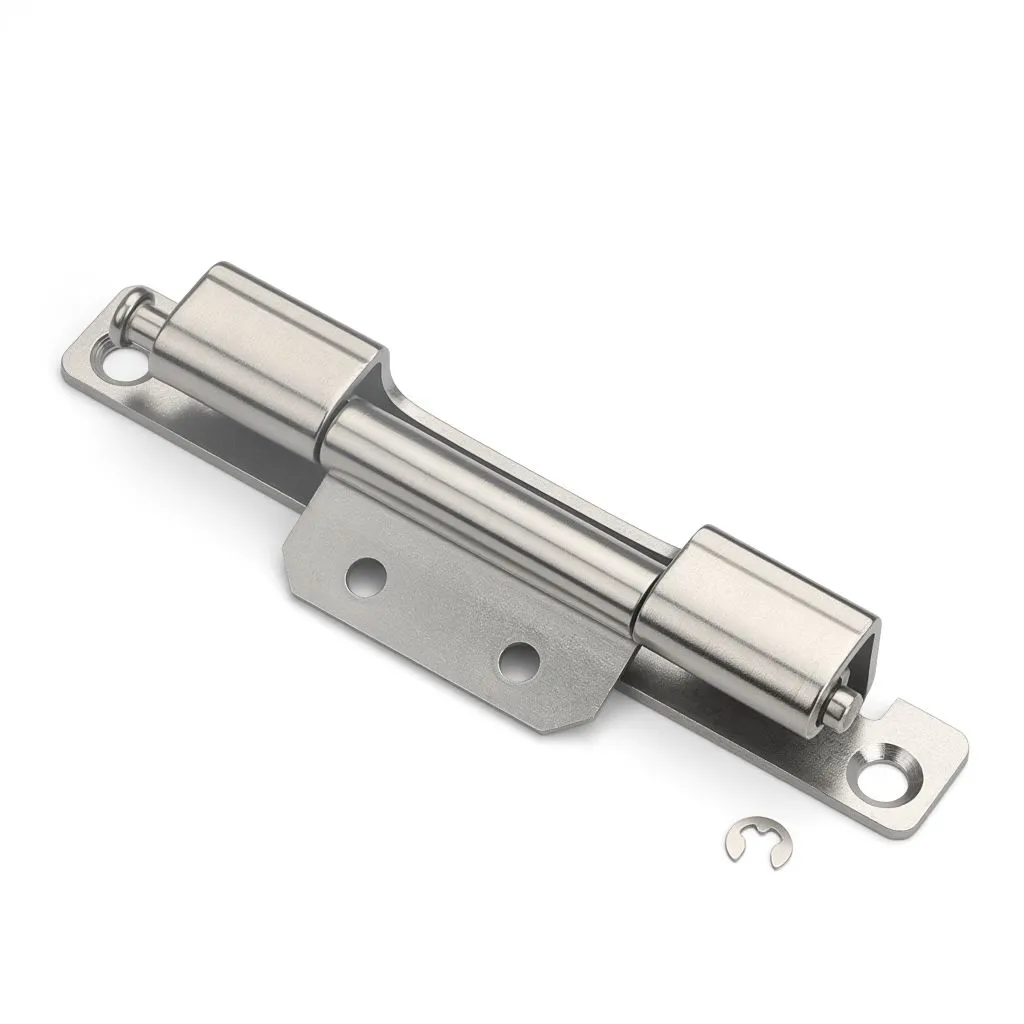

Kytkinlaitteen oven saranaa on neljä eri versiota: pyöreä reikä hiiliterästä, pyöreä reikä ruostumatonta terästä, uurreinen reikä hiiliterästä ja urareikä ruostumatonta terästä. Rakenteelliset mitat ovat samat kaikissa neljässä - ainoa ero on siiven kiinnitysreikien muoto. Pyöreät reiät kiinnittävät saranan asetettuun asentoon, kun se on ruuvattu kiinni; uritetut reiät antavat hieman tilaa saranan asennon siirtämiselle ennen lopullista kiristystä, mikä auttaa asennettaessa ovia, jotka tarvitsevat huolellisen kohdistuksen tiivistettä tai karmin huulta vasten.

Tämän laitteen pyöreän tai uritetun reiän välillä valitseminen riippuu asennuksen työnkulusta. Jos oven asento on suoraviivainen ja tasainen koko tuotantoajon ajan, pyöreät reiät ovat hyviä. Jos rungon geometriassa on eroja yksiköiden välillä tai ovea on säädettävä ensimmäisen asennuksen jälkeen, urareikäinen versio tekee tästä prosessista huomattavasti vähemmän hankalaa.

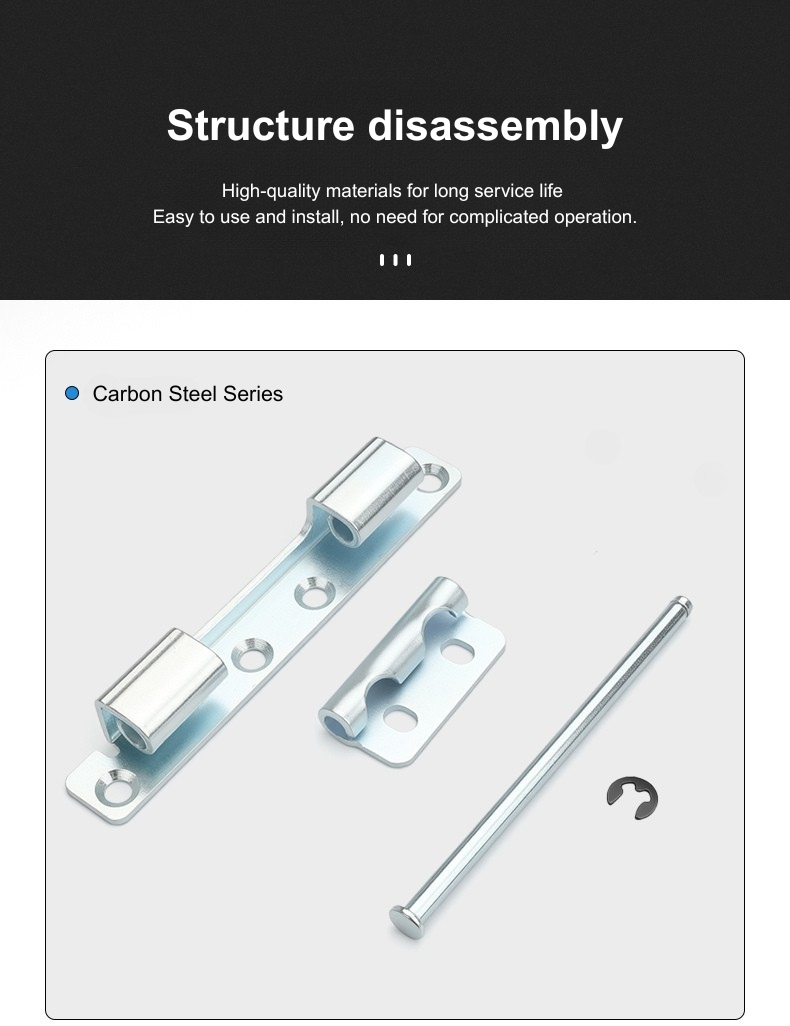

Rakenne ja mitat

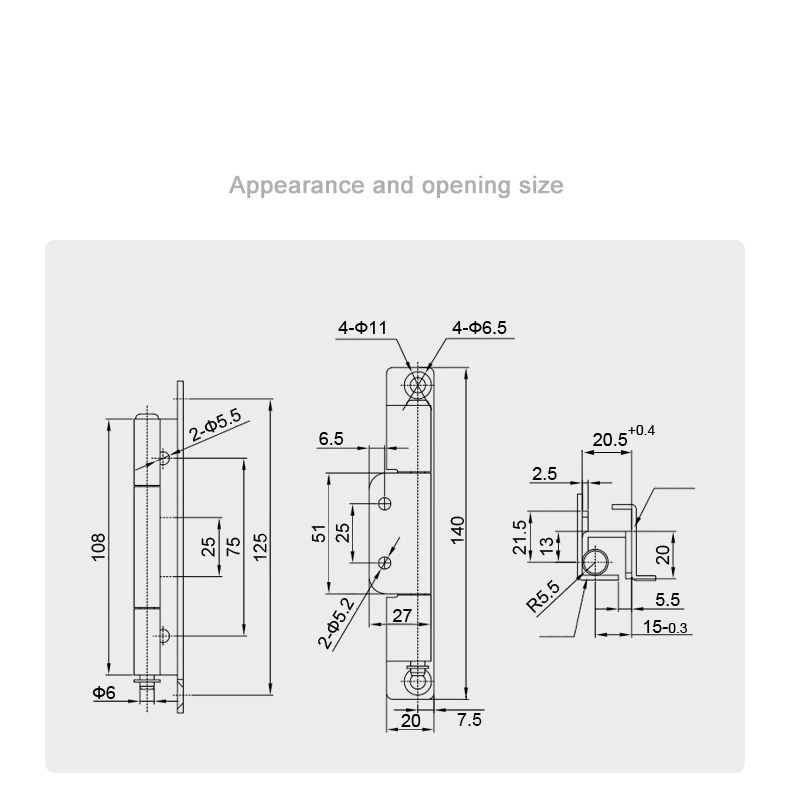

Oven saranan kokonaiskorkeus on 108 mm ja rungon kokonaispituus 125 mm. Kiinnityssiipien välinen sisäväli on 75 mm, 25 mm:n keskiosa piipussa. Piipun halkaisija on Φ6 mm ja kiinnityssiipi on 140 mm korkea ja pohjan leveys 20 mm. Siiven reikävälit kulkevat 51 mm ja 25 mm keskipisteissä, sivuprofiilissa 2×Φ5,5 mm kiinnitysreiät.

Kojeiston oven saranan runkokanavan kiinnityksen leveys on 20,5 mm (toleranssi +0,4 mm) ja syvyys 15 mm (-0,3 mm toleranssi), ja piipun istuimen säde on R5,5 mm. Sivuprofiilissa on 21,5 mm:n kokonaiskytkentäkorkeus, 13 mm:n sisäkosketinsyvyys ja 5,5 mm:n sivuttaissiirtymä 2,5 mm:n askelmalla kanavan sisääntulossa. Nämä mitat määrittävät runkokanavan geometrian, jonka kanssa sarana on suunniteltu toimimaan – kannattaa varmistaa kaapin rungon spesifikaatiot ennen tilaamista.

Materiaali ja pintakäsittely

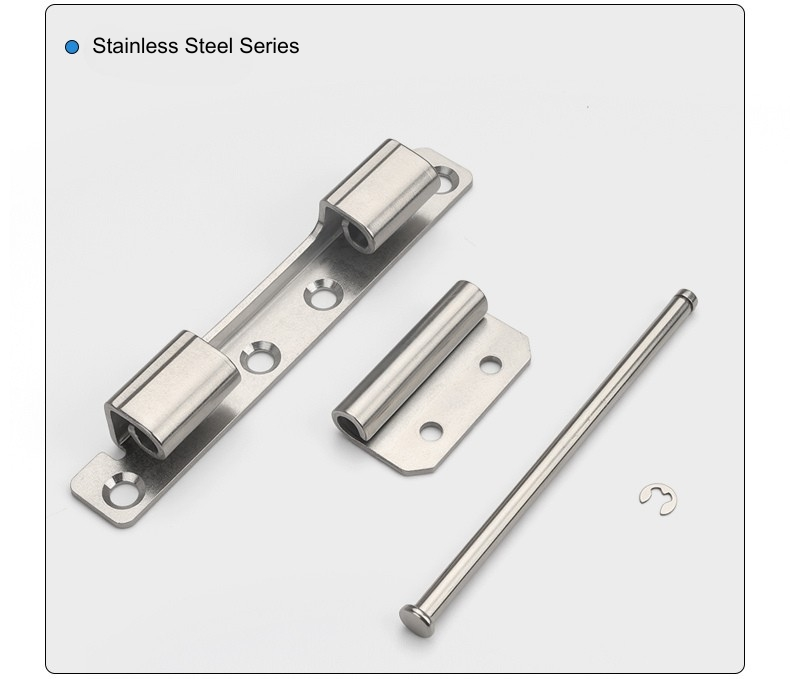

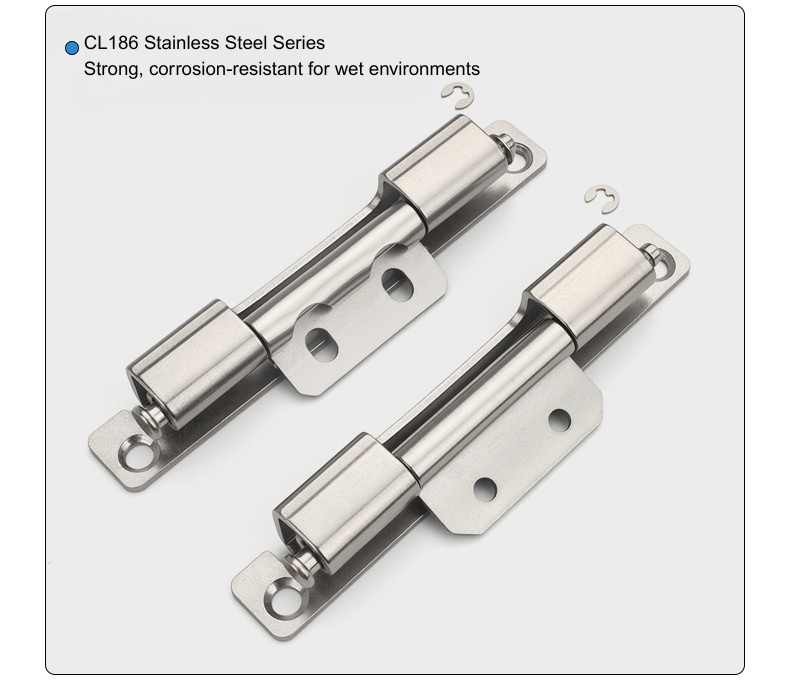

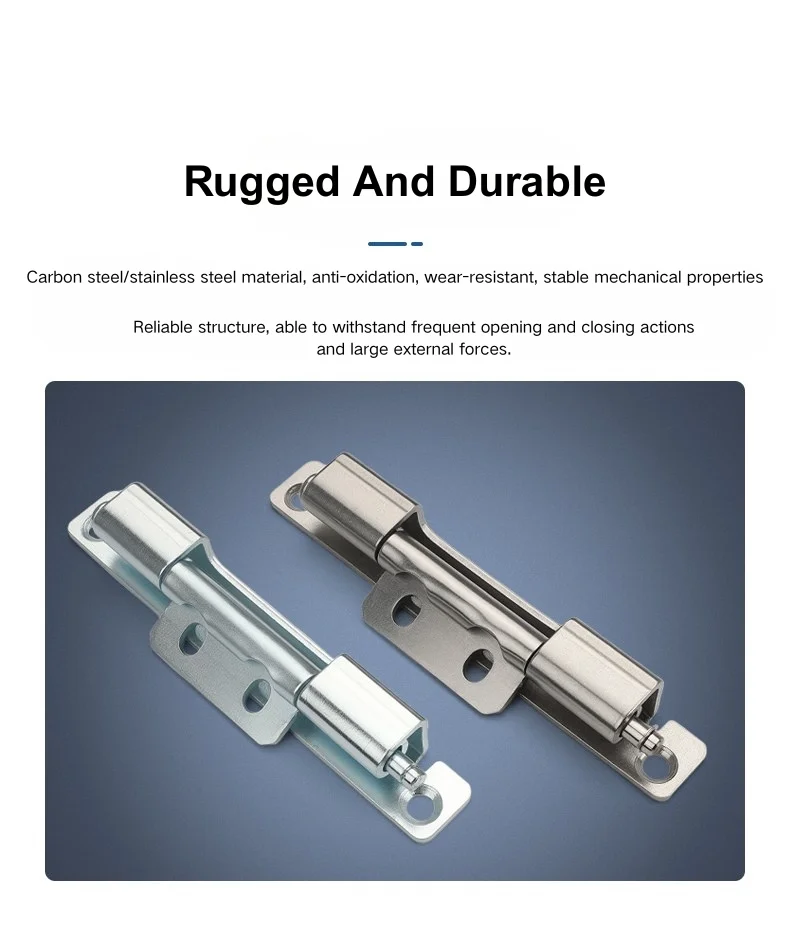

Kojeiston oven sarana on saatavana galvanoidusta hiiliteräksestä ja 304 ruostumattomasta teräksestä. Hiiliteräsversio sopii tavallisiin sisätiloihin – jakokeskukset, ohjauspaneelit ja laitekaapit kuiviin tai ilmastoiduissa tiloissa, joissa korroosiolle altistuminen on vähäistä. Se on kustannustehokkaampi vaihtoehto suuriin kaappeihin, joissa asennusympäristö on ennakoitavissa.

Ruostumattomasta teräksestä valmistettu oven sarana on oikea valinta ulkokäyttöön, kosteisiin kodinhoitotiloihin, rannikkoasennuksiin tai muihin sovelluksiin, joissa kotelo altistuu kosteudelle käyttöikänsä aikana. Ruostumaton teräs myös yleensä tarkentuu, kun kaapin viimeistelystandardi vaatii tasaista pinnan ulkonäköä kaikissa laitteistoissa, koska se säilyttää ulkonäkönsä paremmin kuin galvanoitu teräs ajan mittaan haastavissa olosuhteissa.

FAQ

Q1: Mitä versioita on saatavilla CL186:lle?

CL186:sta on neljä versiota: pyöreäreikäinen hiiliteräs, pyöreäreikäinen ruostumaton teräs, urareikäinen hiiliteräs ja urareikäinen ruostumaton teräs. Kaikilla on samat rungon mitat ja kehyskanavan kiinnitysgeometria.

Kysymys 2: Mitä eroa on pyöreän reiän ja urareiän versioiden välillä?

Pyöreäreikäinen versio kiinnittää saranan asetettuun asentoon, kun se on ruuvattu kiinni. Urareikäversio mahdollistaa asennusasennon säätämisen ennen lopullista kiristystä, mikä on hyödyllistä silloin, kun oven suuntausta on hienosäädettävä asennuksen aikana tai kun rungon geometriassa on vaihtelua kaappiyksiköiden välillä.

Q3: Miten CL186 asennetaan?

CL186 on ruuvikiinnitteinen. Asennussiipi kiinnitetään ovipaneeliin mukana tulevilla reikillä ja saranan runko kytkeytyy kaapin runkokanavaan. Tämä malli ei vaadi hitsausta.

Q4: Mitkä ovat CL186:n tärkeimmät mitat?

CL186:n kokonaiskorkeus on 108 mm, rungon pituus 125 mm ja sisäjänneväli 75 mm. Tynnyri on Φ6 mm. Kiinnityssiipi on 140 mm korkea ja pohja 20 mm. Runkokanavan leveys on 20,5 mm (+0,4 mm) ja syvyys 15 mm (-0,3 mm).

Q5: Mitä materiaalia minun pitäisi valita ulkokoteloihin?

Ruostumattomasta teräksestä valmistettu versio on oikea valinta ulkoasennuksiin, kosteisiin ympäristöihin tai missä tahansa, missä korroosionkestävyys on pitkäaikainen vaatimus. Galvanoitu hiiliteräsversio sopii tavallisiin sisäkaappisovelluksiin.

Q6: Onko CL186 piilosarana?

Kyllä — CL186-kytkinlaitteen oven sarana on kaapin runkokanavan sisällä, kun ovi suljetaan, eivätkä jätä näkyviä laitteita oven ulkopinnalle. Saranarunko on upotettu kokonaan runkoprofiilin sisään.

Q7: Voidaanko ovi irrottaa asennuksen jälkeen?

Kyllä. CL186 on irrotettava sarana – ovi voidaan nostaa karmikanavasta ilman työkaluja, kun sarana on irrotettu. Tämä tekee siitä käytännöllisen kaapin kokoonpanolinjoille ja kenttähuolloille, joissa ovien säännöllinen poisto on tarpeen.
