Kolminkertainen sarana teollisuuskaapeille

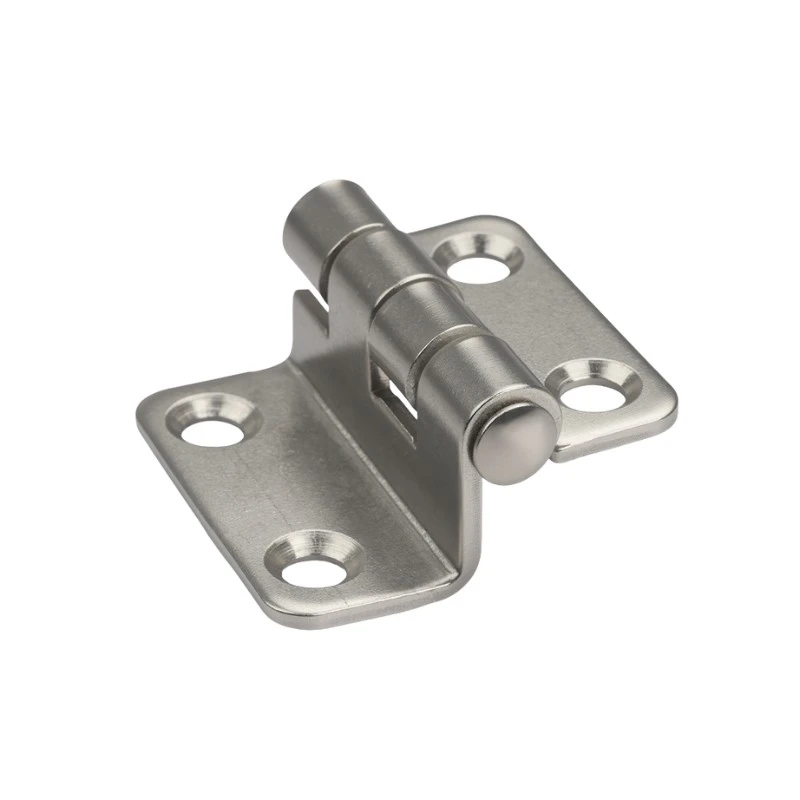

Yitai Lockin teollisuuskaapin saranat tukkukauppiaat huomaavat, että teollisuuskaappien kolmikulmainen sarana CL252 on vain yksi koko, 38 × 37 mm – riittävän kompakti pienempiin kaapin oviin, joissa täysikokoinen sarana näyttäisi väärältä. Kolminkertainen taivutusmuoto antaa jokaiselle lehdelle porrastetun profiilin, mikä antaa saranan irrottaa oven reunan ja karmin huulen ilman sitomista oven heiluessa. Φ5 mm:n piippu kulkee kaikkien kolmen rystysten läpi ja pitää nivelen vakaana säännöllisen oven pyöräilyn alla.

Rakenne ja mitat

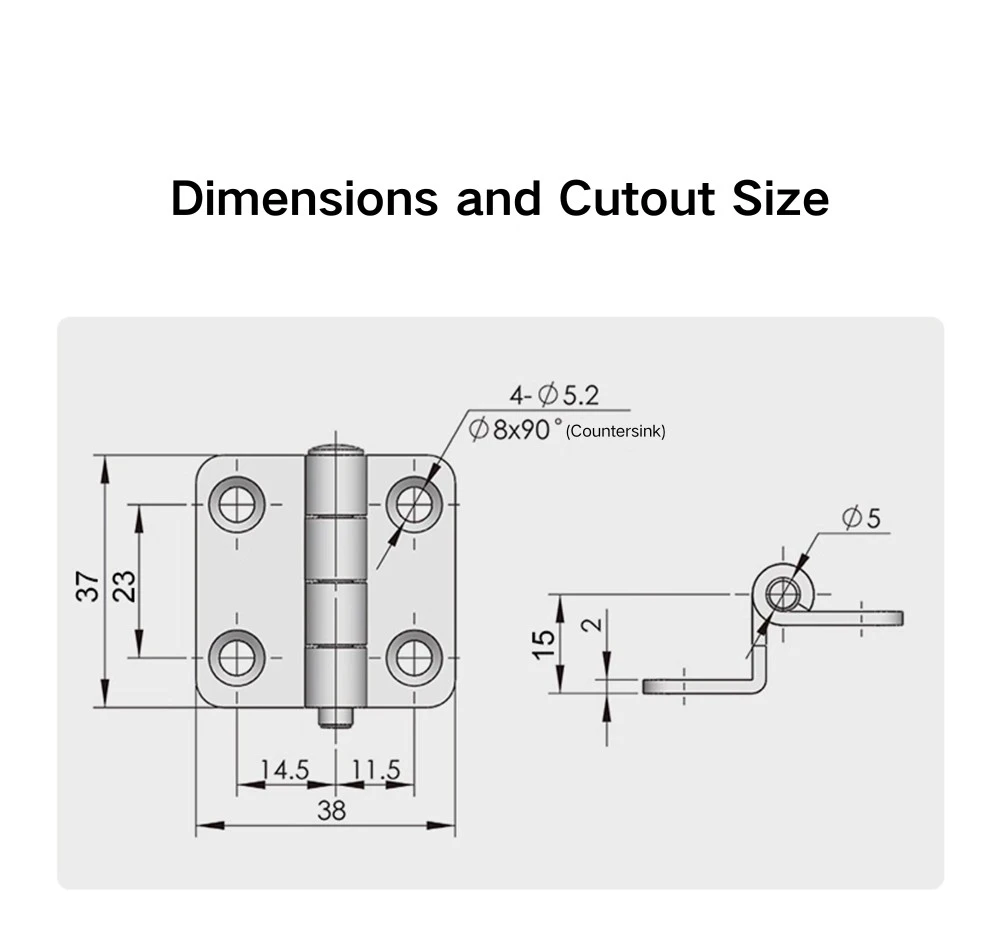

Teollisuuskaappien kolmitaivutettu sarana on 38 mm leveä ja 37 mm korkea, ja rystysväli on 23 mm keskellä. Kaksi lehteä ovat epäsymmetrisiä - leveämpi lehti on 14,5 mm ja kapeampi 11,5 mm - mikä tarkoittaa, että saranaa ei voida kääntää oven ja karmin välillä ilman sivujen vaihtoa. Tynnyrin halkaisija on Φ5 mm, ja sivuprofiilin kokonaiskorkeus on 15 mm 2 mm:n askelmalla mutkassa, mikä antaa lehdelle sen muodon.

Teollisuuskaappien Triple-Bend saranan jokaisessa levyssä on kaksi kiinnitysreikää: Φ5,2 mm halkaisija Φ8 × 90° upotuksella, yhteensä neljä kiinnityskohtaa. Upotettu profiili mahdollistaa tasapäisten ruuvien asettumisen samaan tasoon lehden pinnan kanssa, joten mikään laitteisto ei ole ylpeä saranapinnasta asennuksen jälkeen. Ruuvin pituus tulee valita ovipaneelin ja karmin paksuuden mukaan asennuskohdassa.

Pintakäsittely ja materiaalit

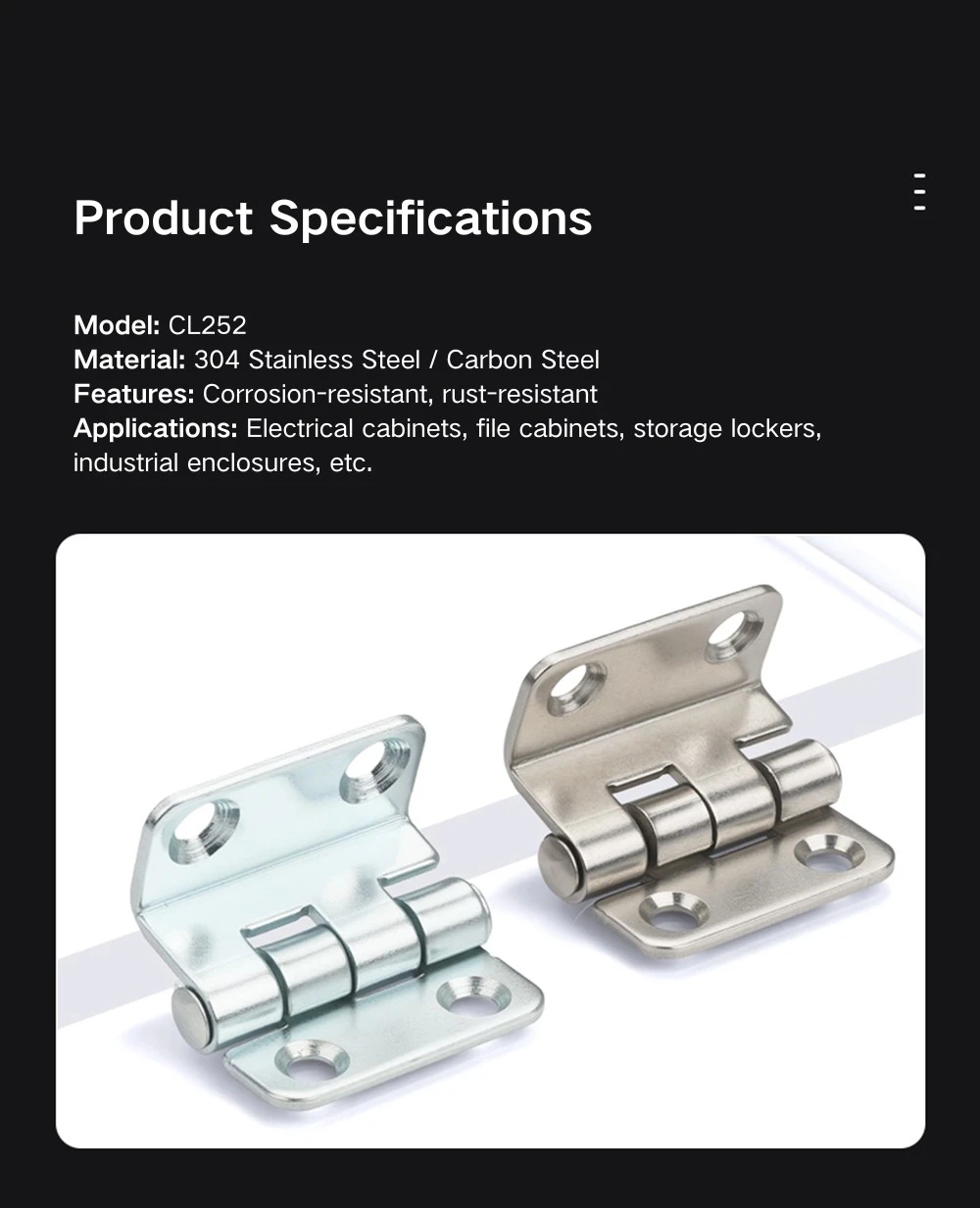

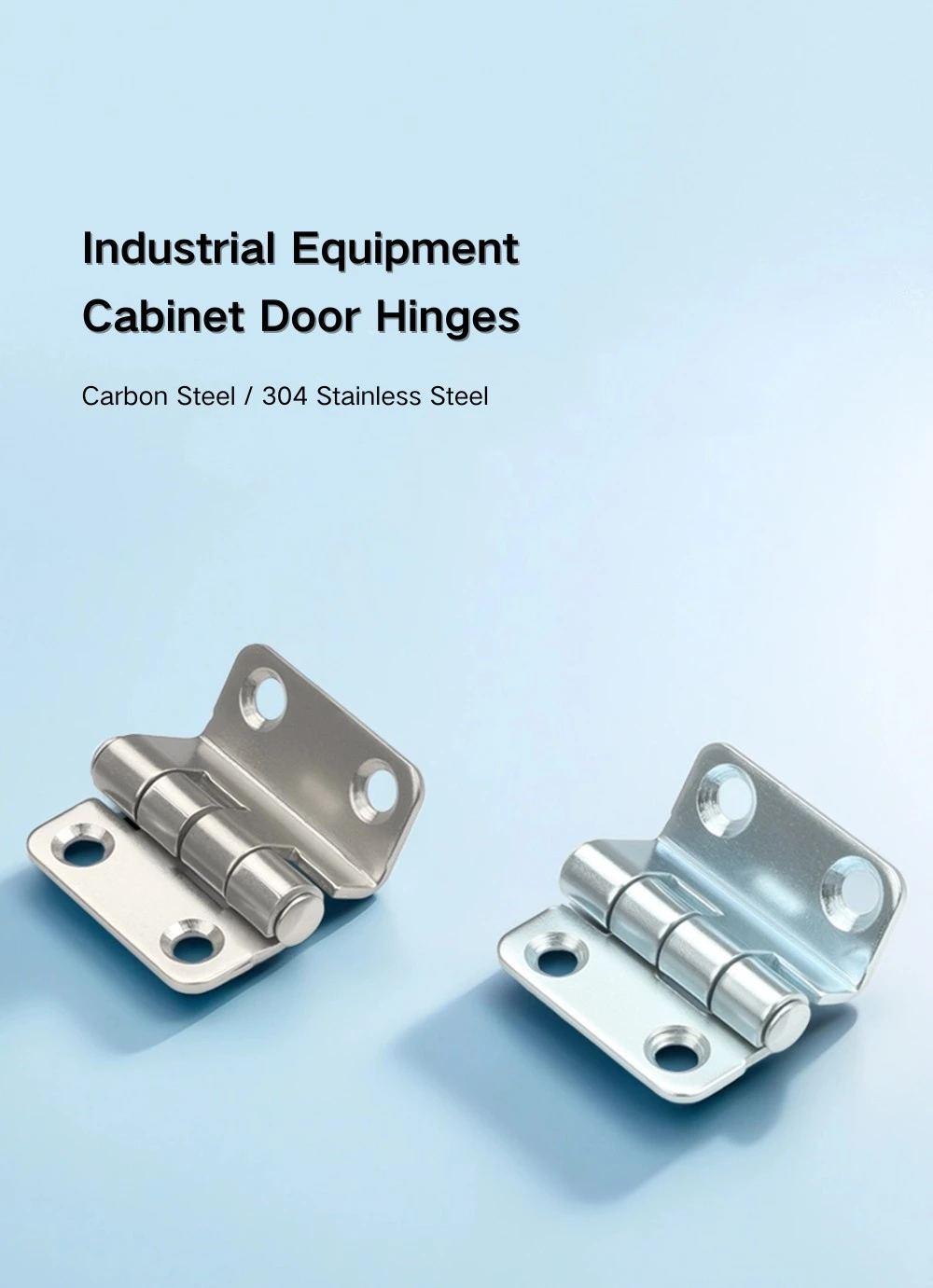

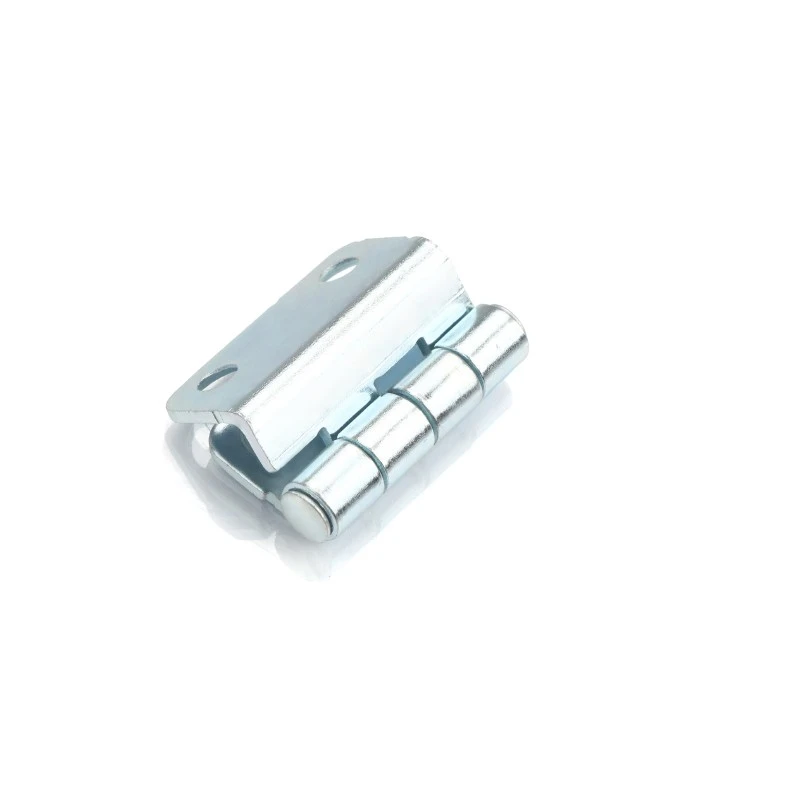

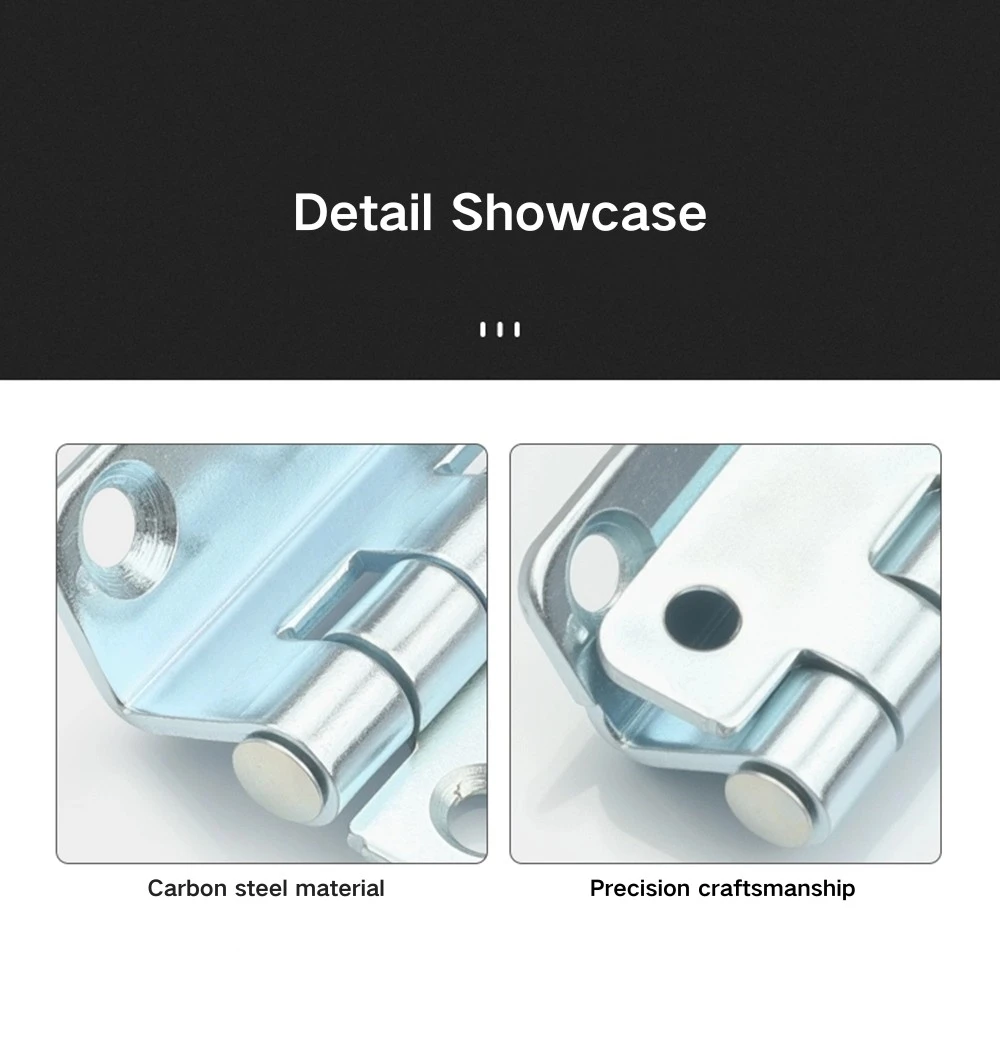

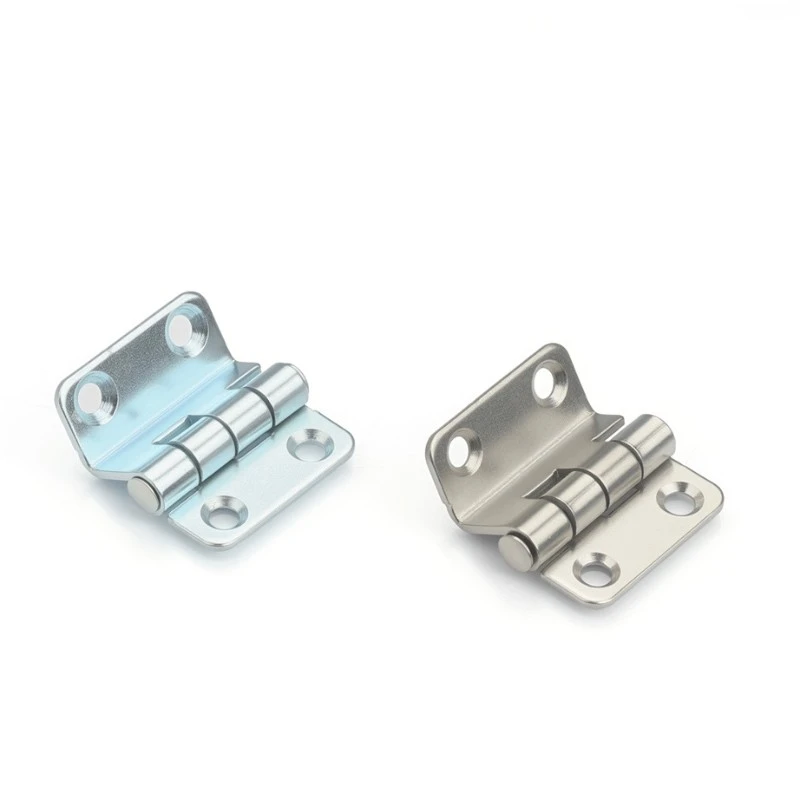

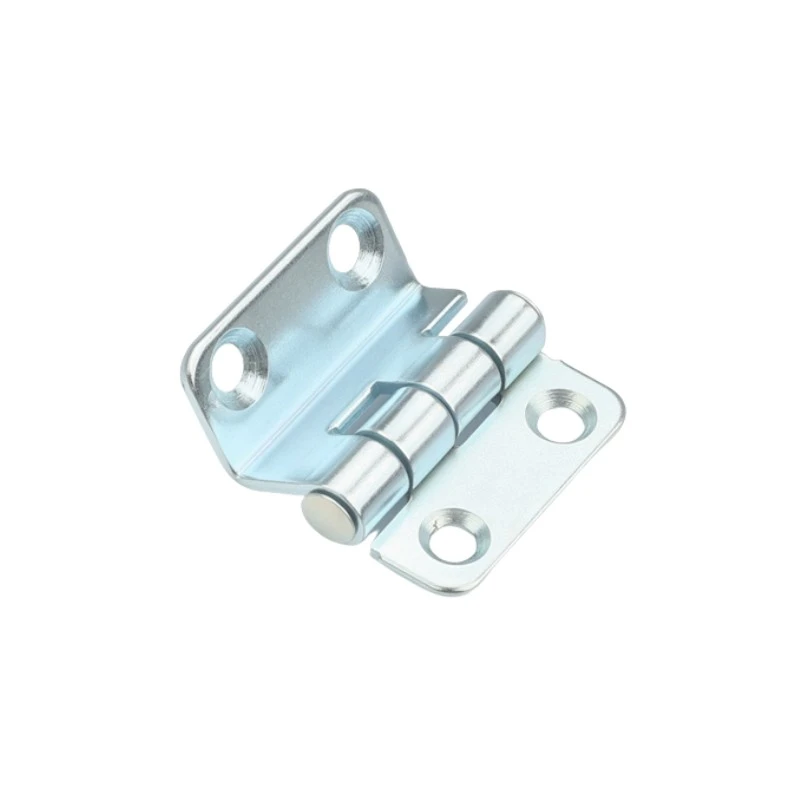

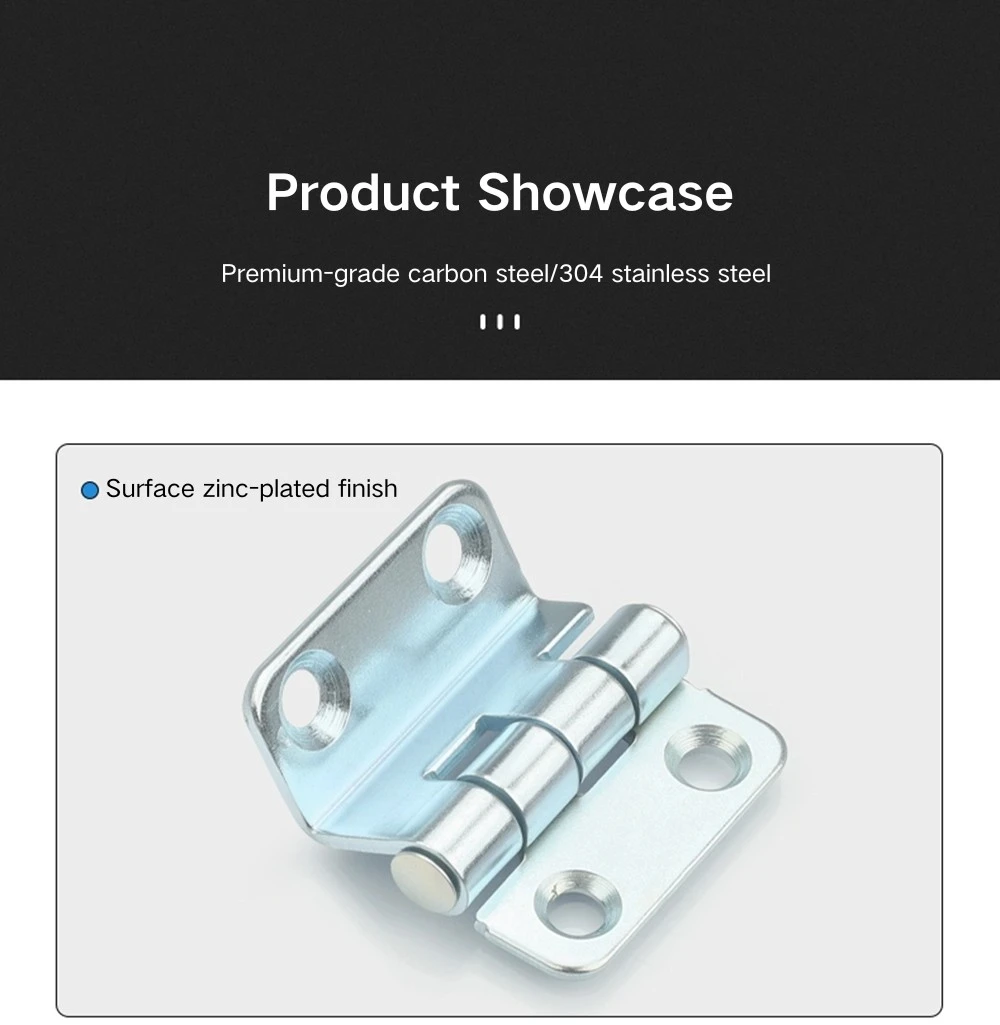

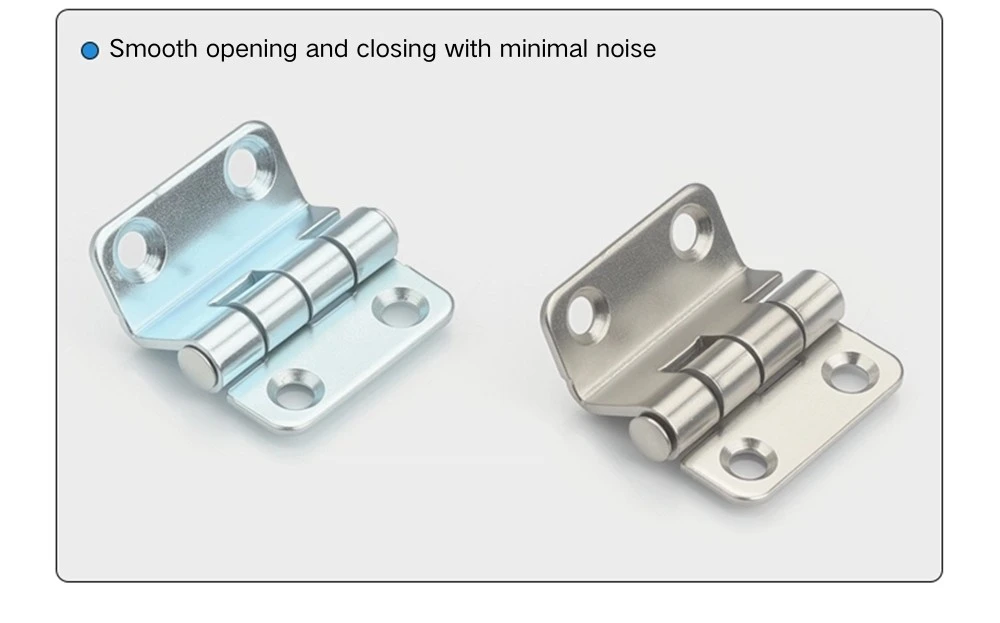

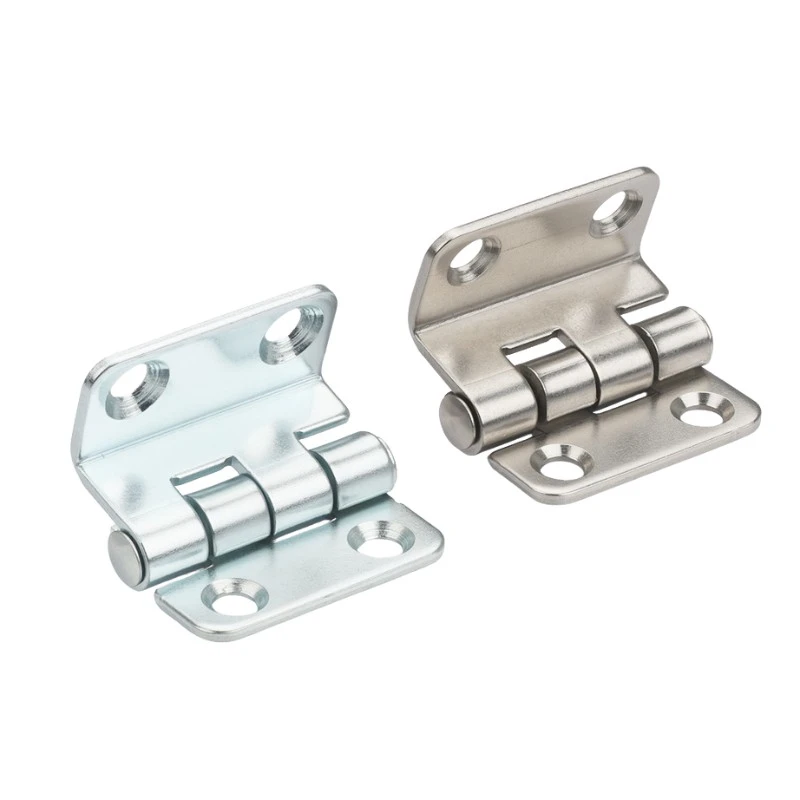

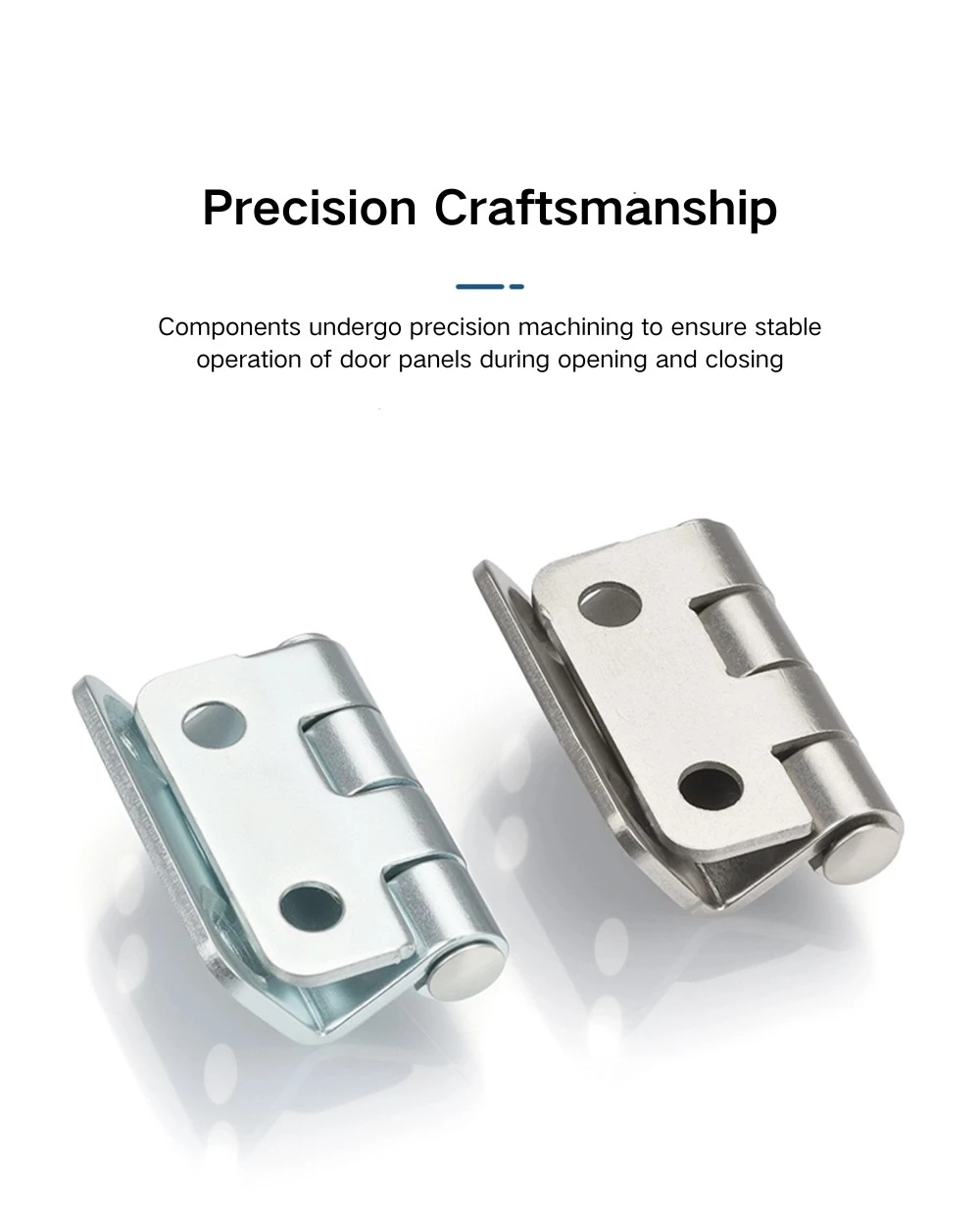

Teollisuuskaappien Triple-Bend sarana on saatavana kahdessa materiaalivaihtoehdossa. Hiiliteräsversiossa on galvanoitu pinta, joka tarjoaa korroosiosuojan tavallisiin sisätilojen kotelointiympäristöihin – jakokeskukset, ohjauspaneelit ja laitekaapit kuivissa tai ilmastoiduissa tiloissa. Se on yleisin valinta yleisiin teollisuuskaappisovelluksiin, joissa kustannus- ja korroosiovaatimukset ovat molemmat kohtalaisia.

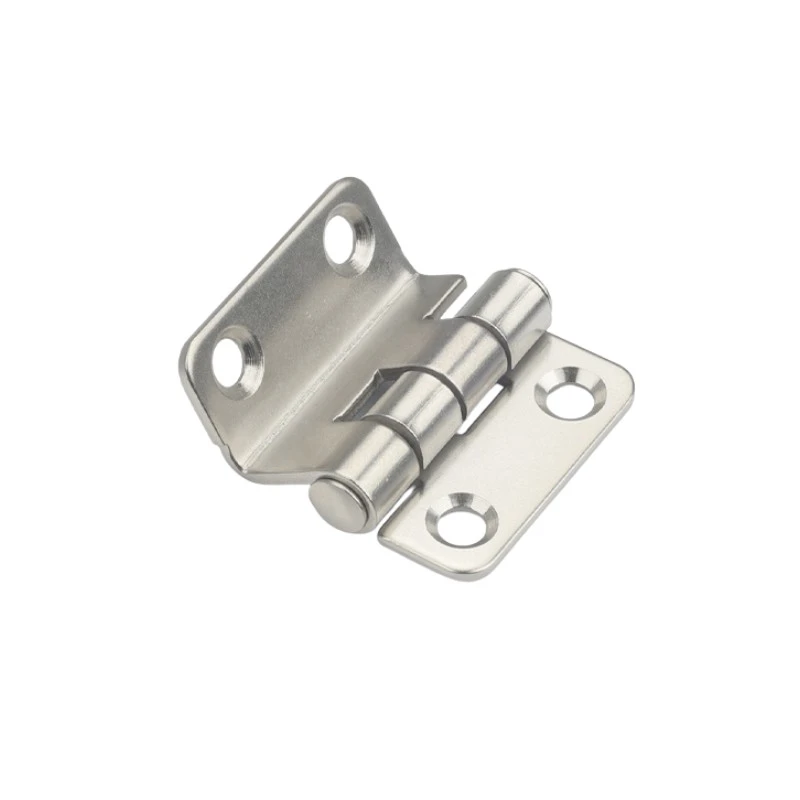

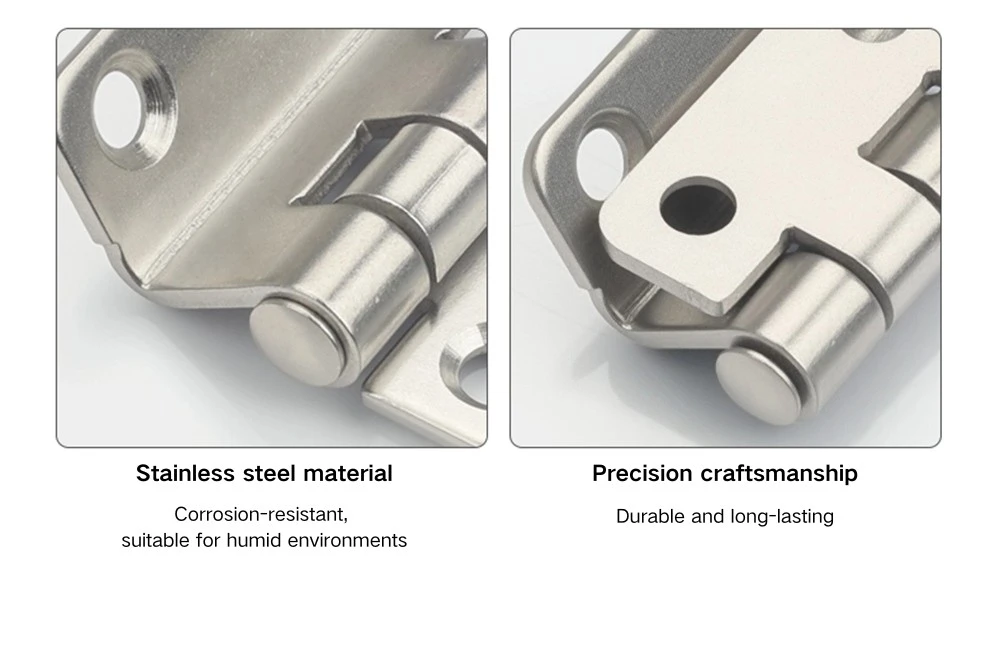

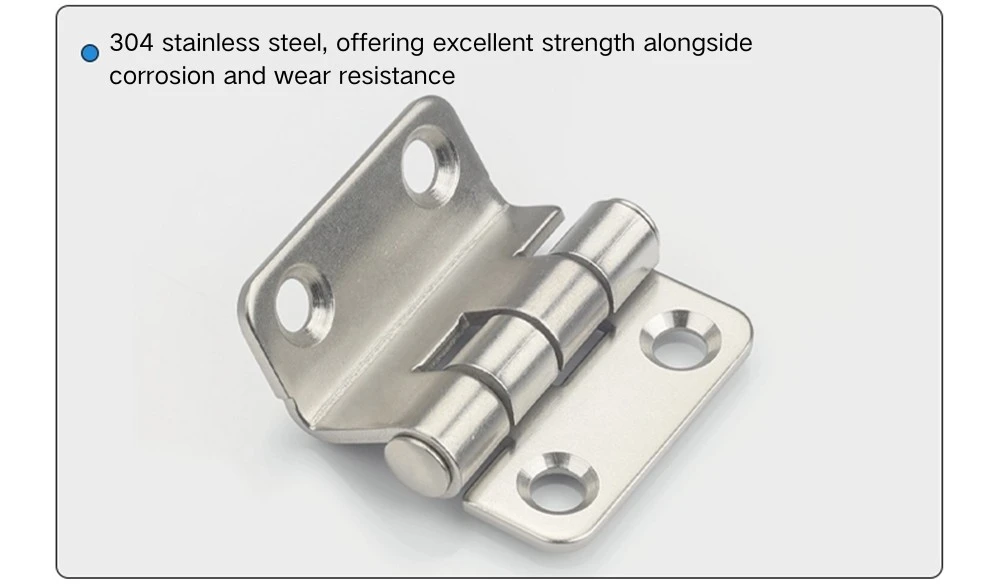

304 ruostumattomasta teräksestä valmistettu kolmitaivutettu sarana teollisuuskaapeille käy läpi tärinäkiillotuksen, mikä antaa tasaisen mattapinnan kääntämällä osia purseiden ja terävien reunojen poistamiseksi. Tämä ei ole harjattu tai peilipinta - tuloksena on matalakiiltoinen, yhtenäinen ulkonäkö, joka sopii teolliseen käyttöön. Ruostumaton versio on oikea valinta koteloihin kosteissa ympäristöissä, ulkoasennuksiin tai minne tahansa, jossa sinkitty hiiliteräspinta ei kestäisi ajan kuluessa.

Sovellusskenaariot

Teollisuuskaappien Triple-Bend sarana sopii käytännöllisesti sähkönjakelupaneelin oviin, kojeistokoteloihin ja teollisuuslaitteiden kaapin oviin, joissa tarvitaan kompakti, ruuvikiinnitteinen sarana 90° avautumiskulmalla. Pieni tilanjälki toimii hyvin kevyemmissä kaapin ovissa ja koteloissa, joissa suuri sarana ei olisi oikeassa suhteessa oven kokoon.

Teollisuuskaappien Triple-Bend saranan pelkkä ruuviasennus tekee siitä sopivan myös kaapinvalmistajille, jotka eivät hitsaa saranoita valmistuksen aikana – neljä upotettua kiinnityskohtaa menevät suoraan ovipaneeliin ja karmiin ilman lisävalmisteluja. 90° avauskulma riittää useimpiin paneelien pääsyvaatimuksiin, ja upotusruuvin istukka pitää oven pinnan puhtaana, kun sarana on asennettu.

FAQ

Q1: Mitkä ovat CL252-saranan mitat?

CL252 on 38 mm leveä ja 37 mm korkea haalari, ja rystysväli on 23 mm. Lehdet ovat epäsymmetrisiä - 14,5 mm toisella puolella ja 11,5 mm toisella puolella. Piipun halkaisija on Φ5 mm.

Q2: Miten CL252 asennetaan?

Asennus tapahtuu vain ruuvikiinnityksellä – ei hitsausta. Jokaisessa lehdessä on kaksi Φ5,2 mm:n upotettua reikää (Φ8×90°), jotka antavat yhteensä neljä kiinnityspistettä. Litteäpäiset ruuvit asettuvat samalle tasolle lehden pinnan kanssa asennuksen jälkeen.

Q3: Mitä materiaaleja on saatavilla?

CL252 on valmistettu galvanoidusta hiiliteräksestä ja ruostumattomasta teräksestä 304, jossa on värinäkiillotus. Hiiliteräs sopii sisätiloihin, kuiviin ympäristöihin; ruostumaton teräs on parempi valinta kosteisiin tai ulkotiloihin.

Q4: Mikä on tärinäkiillotus?

Värähtelevä kiillotus on rumpuprosessi, joka poistaa purseet ja terävät reunat osan pinnasta jättäen tasaisen heikosti kiiltävän mattapintaisen pinnan. Se ei ole harjattu tai peilipinta. CL252 ruostumattomasta teräksestä valmistetussa versiossa se antaa yhtenäisen teollisen ulkonäön ilman heijastavia tai suuntautuvia pintajälkiä.

Q5: Ovatko kaksi lehteä vaihdettavissa oven ja karmin välillä?

Ei – lehdet ovat epäsymmetrisiä (14,5 mm ja 11,5 mm), joten leveämmät ja kapeammat sivut ovat kiinteitä. Varmista, että sarana on oikealla levyllä ovipaneelia ja karmia vasten ennen poraamista tai kiinnitystä.

Q6: Mihin kaappityyppeihin CL252 sopii?

Teollisuuskaappisaranaa CL252 käytetään sähköjakelupaneelin ovissa, kojeistokoteloissa, ohjauskaappien ovissa ja yleisissä teollisuuslaitteiden kaapeissa – erityisesti silloin, kun kompakti, ruuvikiinnitteinen sarana on edullinen ja 90° avauskulma riittää.
