Hitsattava parlamentin sarana

Mallivaihtoehdot ja lankatyypit

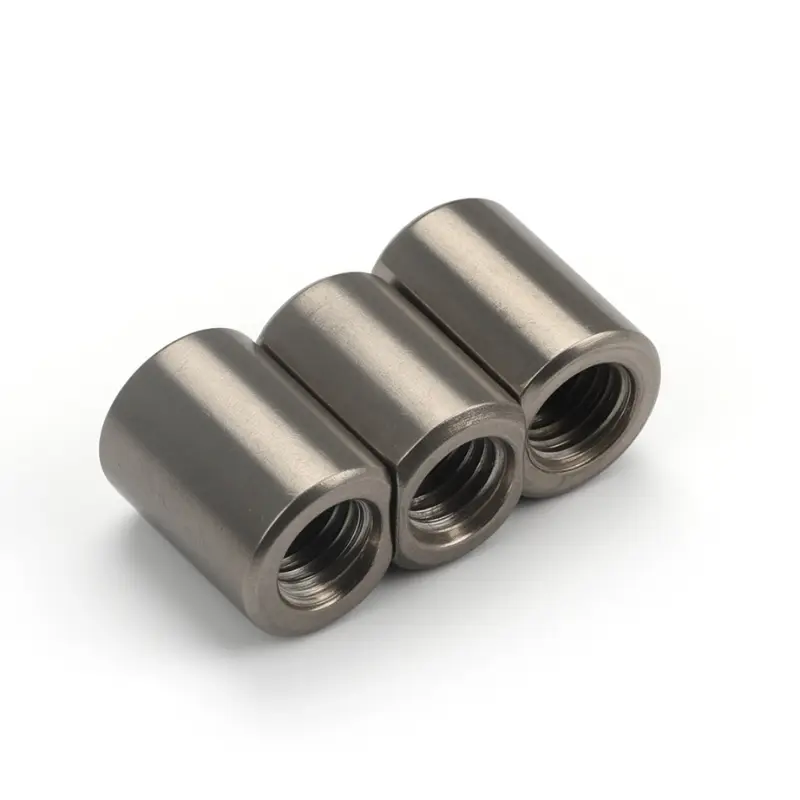

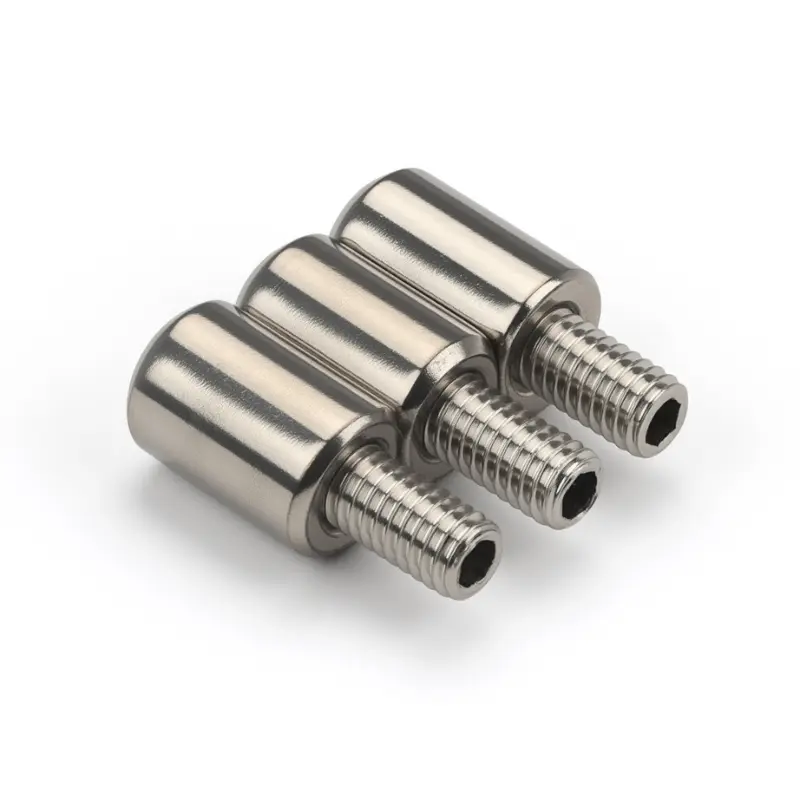

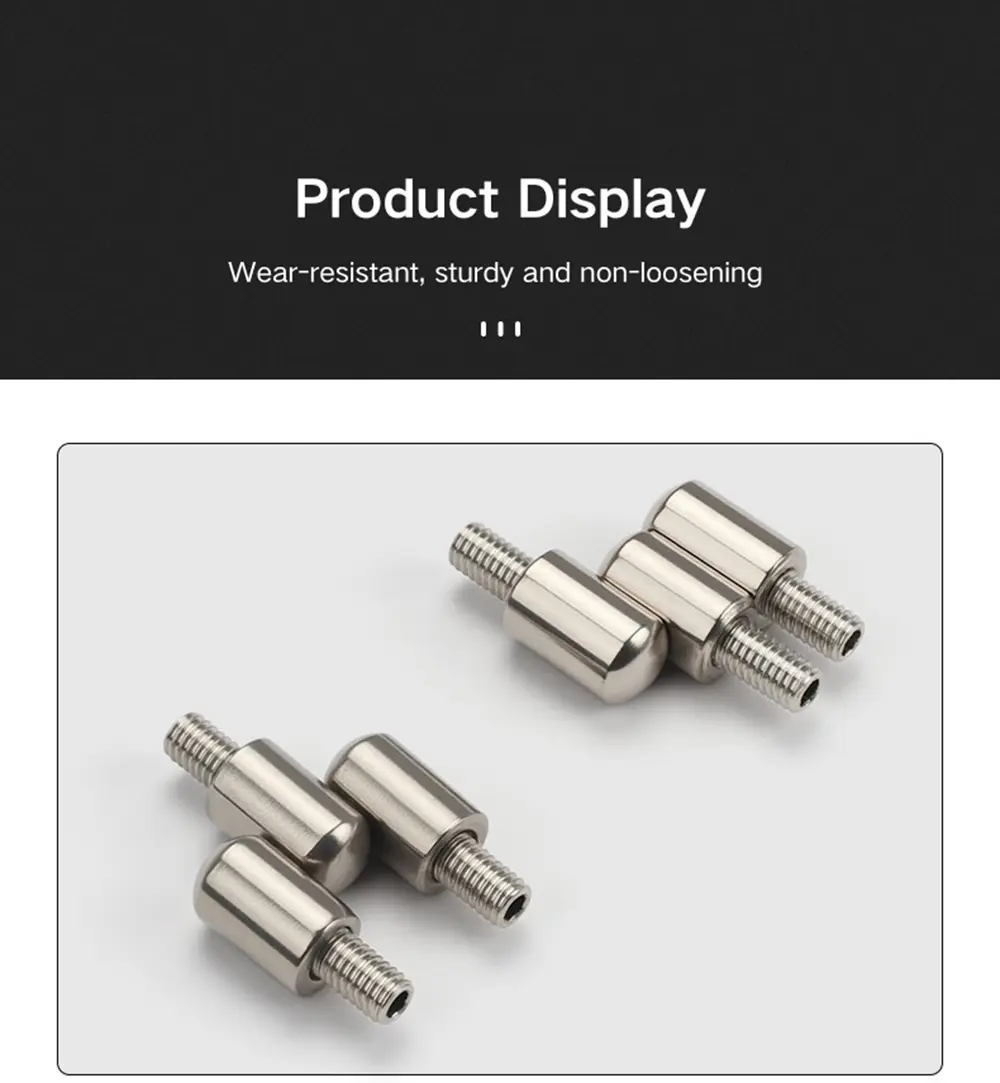

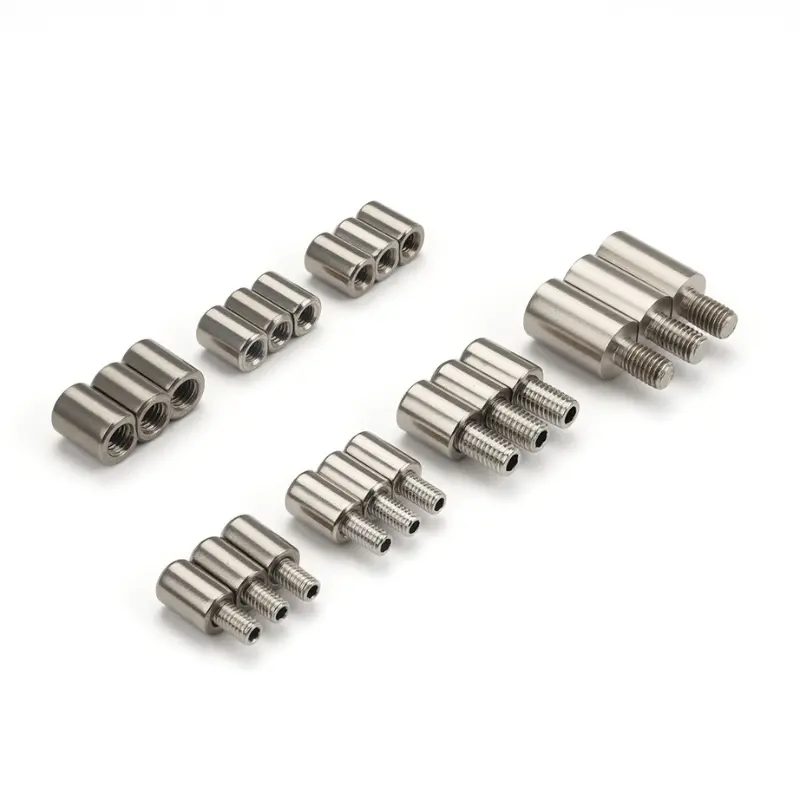

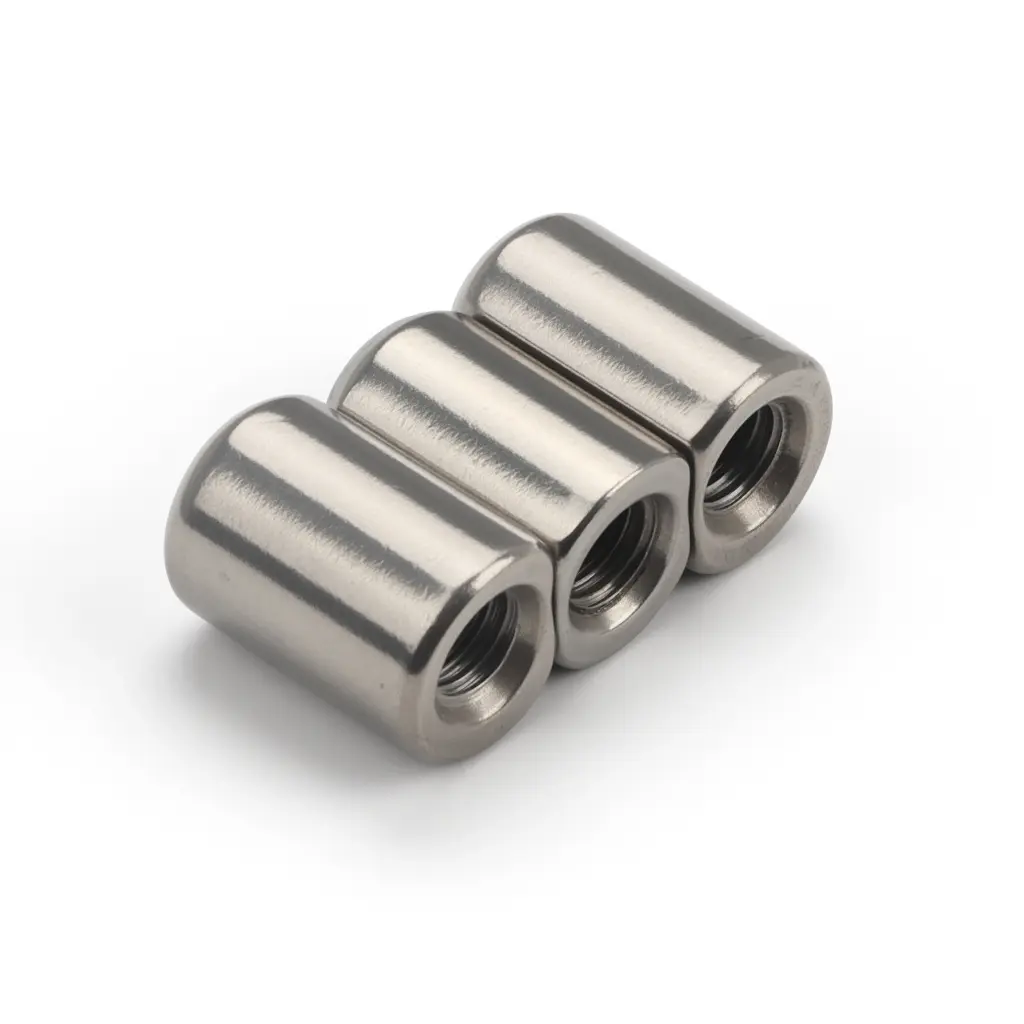

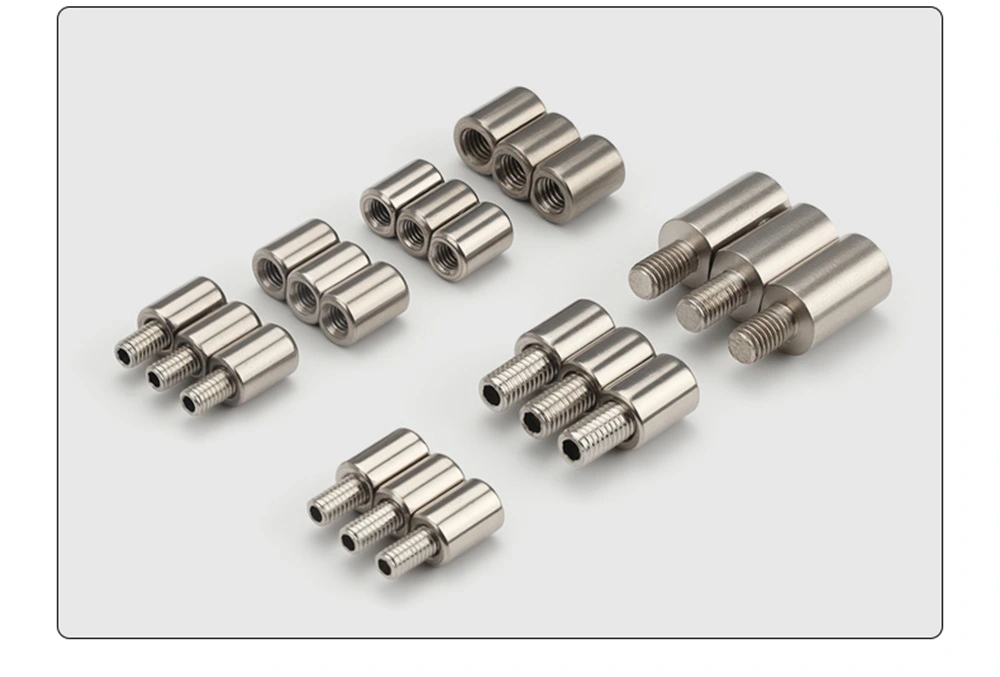

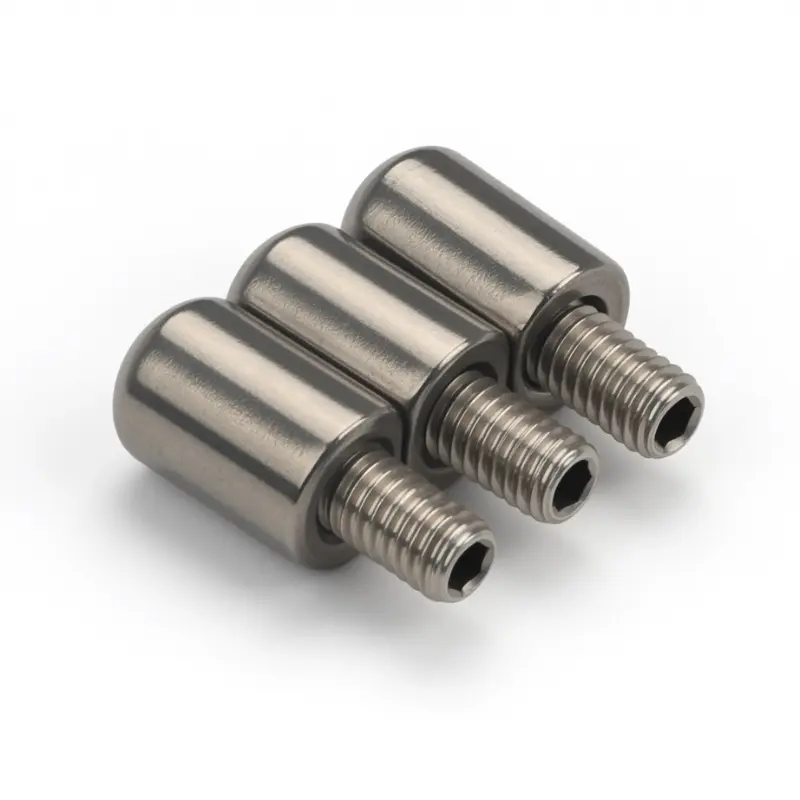

Weld-On Parliament Pivot Hinge -sarana on saatavana sisä- ja ulkokierreversioina sekä M6- että M8-koossa. Ulkokierretyypissä on ulkoneva kierretappi kiinnityspäässä, joka kiertyy suoraan ovipaneelin tai karmin kierrereikään. Sisäkierretyypissä on kiinnityspäässä kierreholkki, joka hyväksyy pultin paneelin puolelta. Molemmat kiinnittyvät asennuspintaan kierteillä ja kiinnitetään sitten hitsaamalla pysyvää, vakaata asennusta varten.

Saranavalikoimassa integroitu ulkokierretyyppi M6 ja integroitu sisäkierretyyppi M6 ovat kiinteätappiversioita – tappi on osa saranan runkoa, eikä sitä voi poistaa. Kaikki muut versiot ovat irrotettavia, ja piipun läpi on sivureikä, jonka avulla tappi voidaan liu'uttaa ulos, kun ovi on irrotettava. Ulkokierre M8×16 on sarjan pisin nastavaihtoehto, joka sopii paneeleihin, joiden asennussyvyys on suurempi.

Rakenne ja mitat

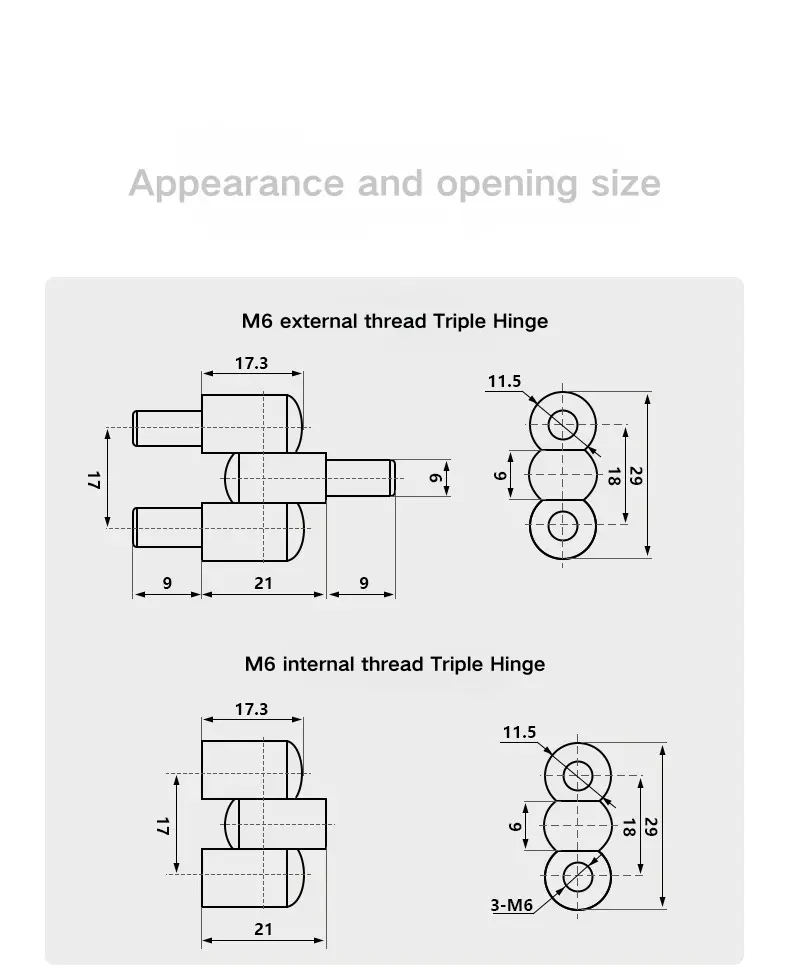

M6 Weld-On Parliament -nivelsaranan kokonaispituus on 17,3 mm ja keskitynnyrin jänneväli 21 mm. Ulkokierreversiossa on 9 mm:n nastajatkeet molempiin päihin, jolloin kokonaisleveys on 39 mm. Kolminkertaisen piippupinon kokonaiskorkeus on 29 mm kolmessa 9 mm:n ja 18 mm:n osassa ja ylemmässä rystyssä, piipun leveys 11,5 mm ja tapin halkaisija 6 mm.

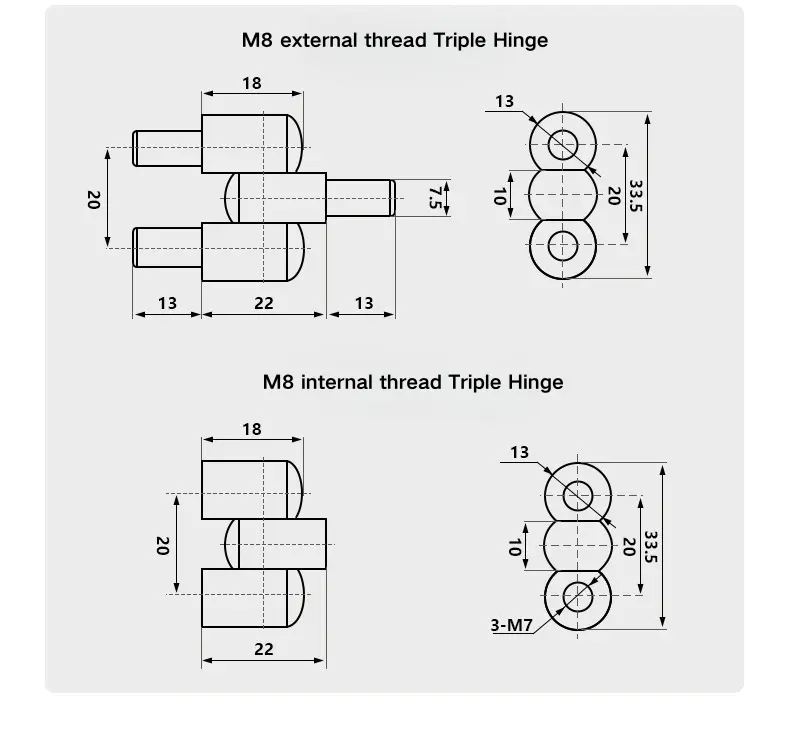

M8-nivelsarana on suhteellisesti suurempi, ja sen rungon pituus on 18 mm ja keskijänneväli 22 mm. Ulkokierreversiossa on 13 mm:n nastajatkeet kummallekin puolelle, jolloin kokonaisleveys on 48 mm. Kolminkertainen piippupino kulkee 33,5 mm:n kokonaiskorkeudella kolmessa osassa – 10 mm, 20 mm ja yläreunassa – 13 mm:n piipun leveydellä ja 7,5 mm:n tapin halkaisijalla. Sisäkierre M8-versio käyttää 3×M7-kierrehylsyjä.

Asennus ja Pin-kokoonpano

Weld-On Parliament Pivot sarana asennetaan pujotamalla tappi tai hylsyn pää ovipaneelin tai karmin kiinnityskohtaan ja hitsaamalla sen jälkeen pysyvästi kiinni. Tämä kierreliitoksen ja hitsauksen yhdistelmä antaa turvallisen kiinnityksen, joka kestää sekä oven pyörimisen aiheuttaman pyörimiskuorman että saranaan käytön aikana kohdistuvat sivuttaisvoimat.

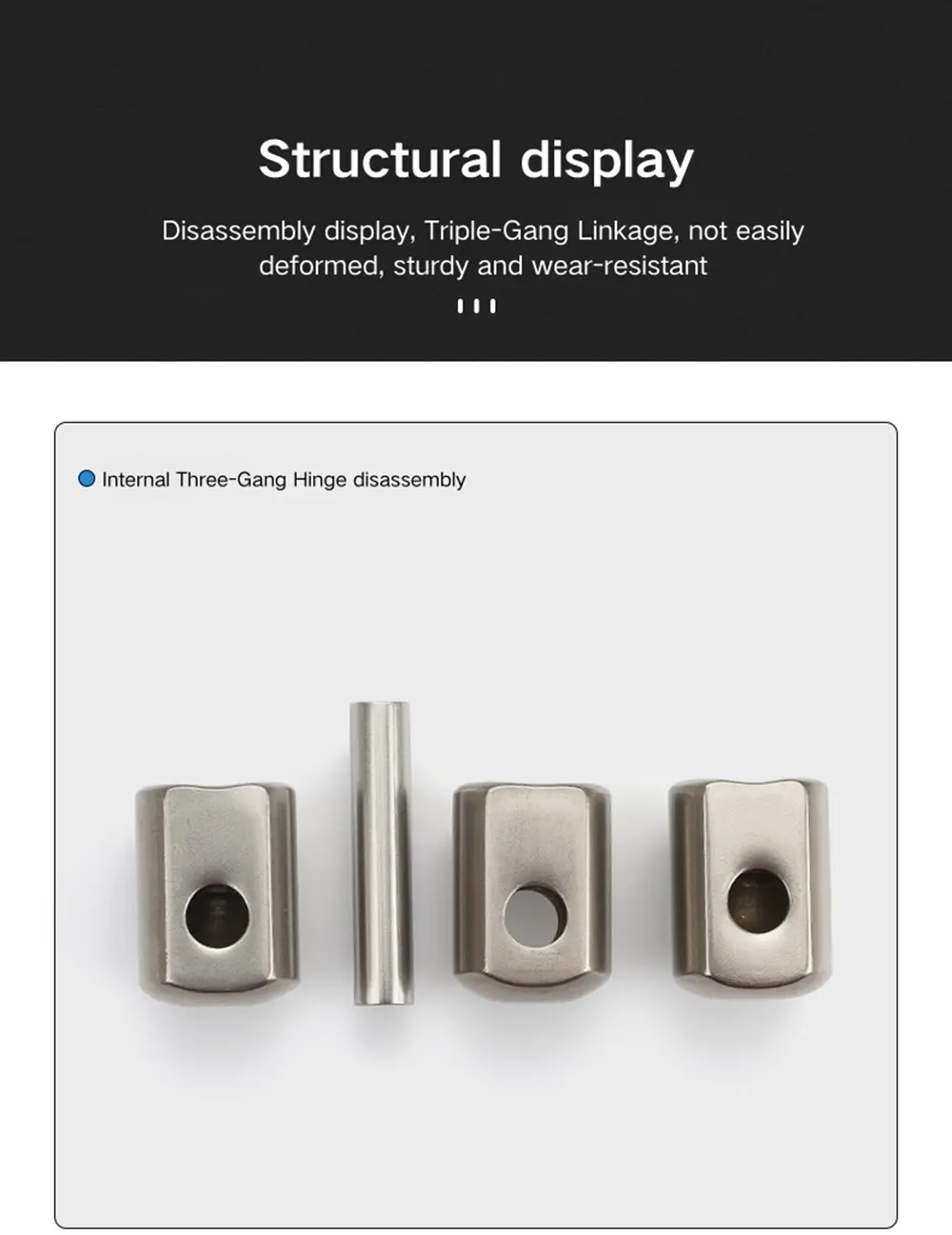

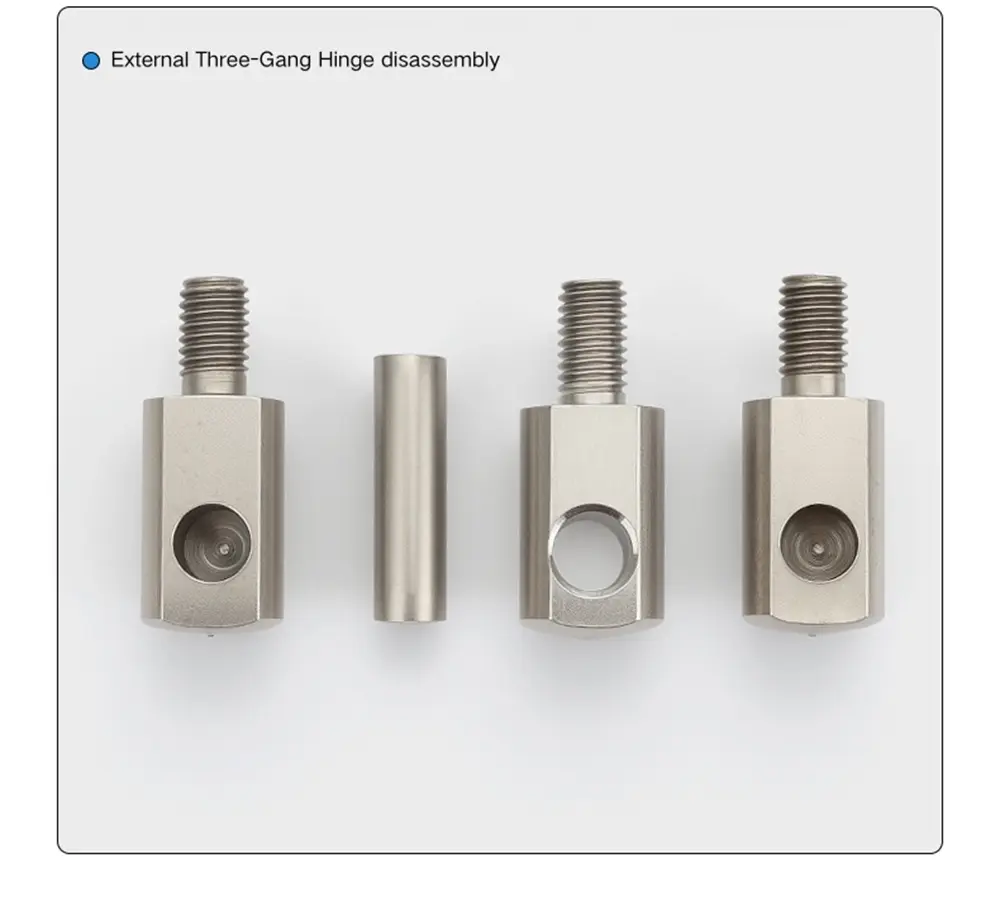

Tämän laitteen irrotettavissa versioissa tappi tulee ulos piipun rungossa olevan sivureiän kautta ja se voidaan vetää ulos oven irrottamiseksi kehyksestä häiritsemättä hitsattua kiinnitystä. Integroiduissa versioissa ei ole sivureikää; tappi on kiinnitetty piipun sisään ja saranaa ei ole suunniteltu oven irrotukseen. Valinta integroidun ja irrotettavan välillä riippuu siitä, onko oven irrottaminen vaatimus kotelon käyttöiän aikana.

Materiaali ja pintakäsittely

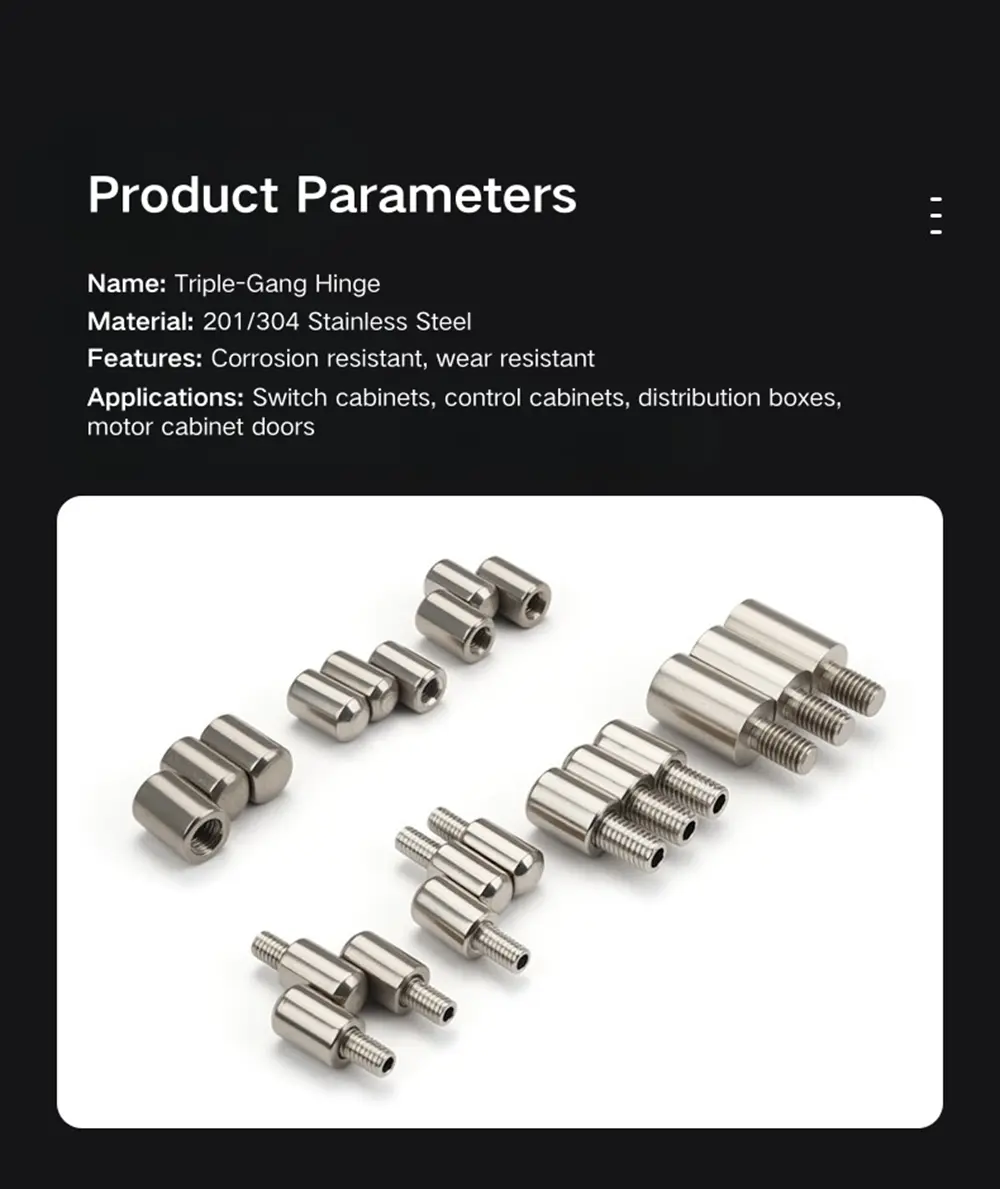

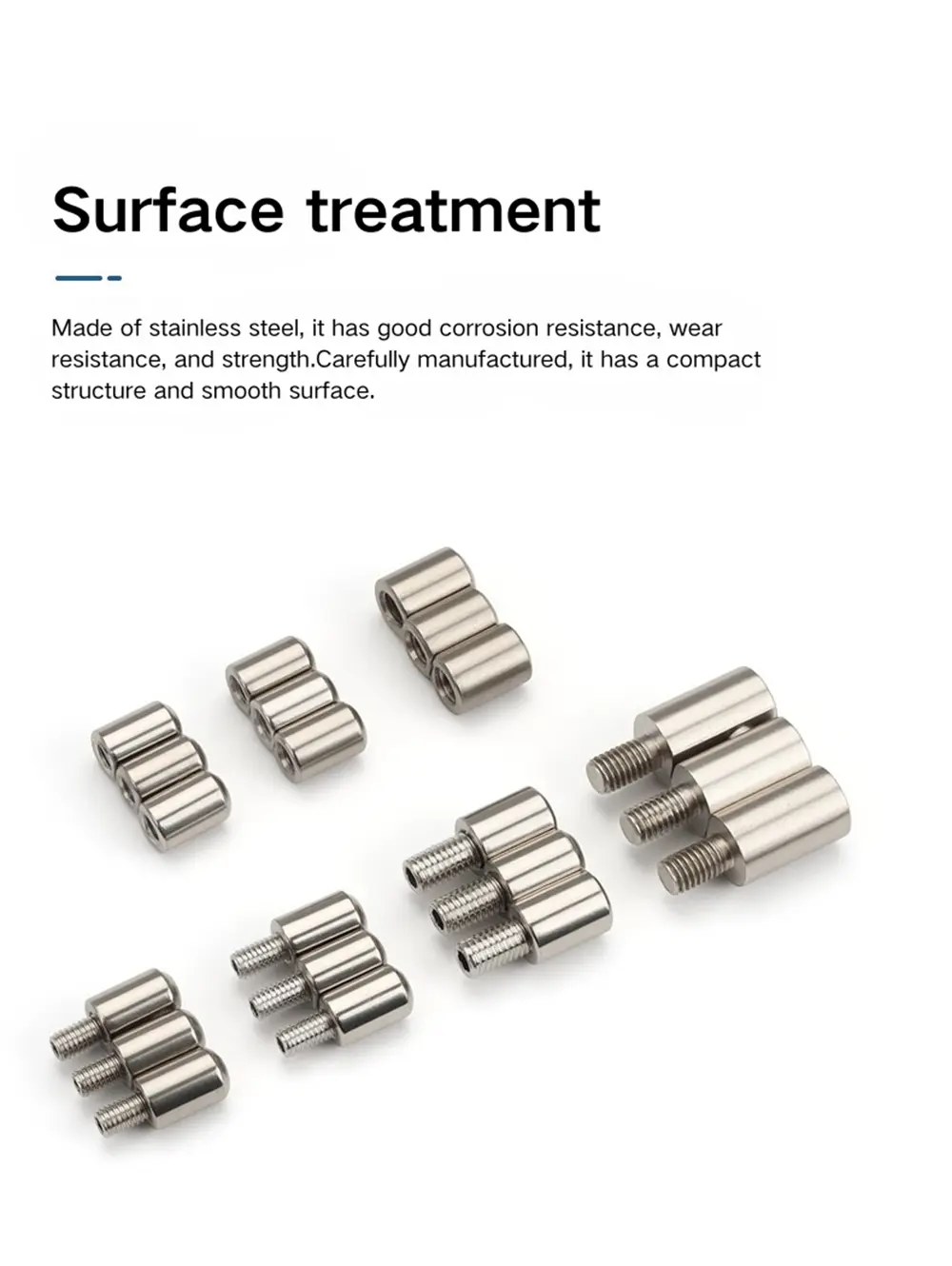

Tämä modulaari on saatavana ruostumattomasta teräksestä 201 ja 304, jotka molemmat on viimeistelty tärinäkiillotuksella. Tärykiillotusprosessi poistaa purseet ja terävät reunat ja antaa tasaisen heikosti kiiltävän mattapinnan – se ei ole harjattu tai peilipinta. Molemmat lajikkeet näyttävät samalta kiillotuksen jälkeen; ero on korroosionkestävyydessä.

201 ruostumaton teräs tarjoaa kunnollisen korroosionkestävyyden sisätilojen tehokaappi- ja jakelupaneelisovelluksiin kohtalaisissa ympäristöissä, ja se on kustannustehokkaampi vaihtoehto koko valikoimassa. 304 ruostumattomasta teräksestä valmistettu Weld-On Parliament Pivot Hinge on parempi valinta ulkotiloihin, kosteaan ympäristöön tai asennuksiin, joissa pitkäaikainen korroosionkestävyys on ehdoton vaatimus. Molemmat ovat saatavilla useimpiin kierrekoko- ja tappikokoonpanoyhdistelmiin.

FAQ

Q1: Mitä vaihtoehtoja on saatavilla tästä saranavalikoimasta?

Valikoima kattaa yksitoista versiota: sisä- ja ulkokierteet M6- ja M8-koossa, ruostumattomasta teräksestä 201 ja 304, integroidussa ja irrotettavassa tappikokoonpanossa. M8×16 ulkokierre on saatavana myös pidennettynä nastavaihtoehtona syvempään paneeliasennukseen.

Q2: Mitä eroa on integroidun ja irrotettavan tyypin välillä?

Integroidussa tyypissä on kiinteä tappi – sitä ei voi irrottaa eikä saranaa ole tarkoitettu oven purkamiseen. Irrotettavassa tyypissä on tynnyrin läpi menevä sivureikä; tappi liukuu ulos, jotta ovi voidaan nostaa karmista ilman työkaluja tai hitsattua kiinnitystä häiritsemättä.

Q3: Mitä eroa on sisäisen ja ulkoisen kierteen välillä?

Ulkokierreversiossa on ulkoneva tappi, joka kiertyy paneelissa tai rungossa olevaan kierrereikään. Sisäkierteisessä versiossa on kierreholkki, joka hyväksyy pultin paneelin puolelta. Molemmat hitsataan sitten paikoilleen kierteityksen jälkeen pysyvää asennusta varten.

Q4: Kuinka tämä sarana asennetaan?

Asennus käsittää nastan tai hylsyn pään pujottamisen ovipaneelin tai karmin kiinnityskohtaan ja sitten hitsauksen saranan kiinnittämiseksi pysyvästi. Kierreliitoksen ja hitsauksen yhdistelmä pitää saranan vakaana sekä oven pyörimiskuormituksen että sivuttaisvoimien alaisena.

Q5: Mitkä ovat M6- ja M8-versioiden tärkeimmät mitat?

M6 Weld-On Parliament Pivot saranan runko on 17,3 mm pitkä, keskijänneväli 21 mm ja tapin halkaisija 6 mm. Kolminkertainen piippupino on 29 mm korkea ja 11,5 mm leveä. M8-version runko on 18 mm, keskijänneväli 22 mm, tapin halkaisija 7,5 mm ja piippupinon korkeus 33,5 mm 13 mm leveällä.

Q6: Mikä on tärinäkiillotus?

Värähtelevä kiillotus on rumpuprosessi, joka poistaa purseet ja terävät reunat osan pinnasta ja tuottaa tasaisen matalakiillon mattapintaisen pinnan. Se ei ole harjattu tai peilipinta. Tämän saranan ruostumattomat 201- ja 304-versiot käyvät läpi saman tärinäkiillotusprosessin.

Q7: Mikä ruostumaton teräslaatu minun pitäisi valita?

201 ruostumaton teräs sopii tavallisiin sisätilojen tehokaappi- ja jakelupaneelisovelluksiin, joissa korroosiolle altistuminen on kohtalaista. 304 ruostumaton teräs on parempi valinta ulkokoteloihin, korkean kosteuden ympäristöihin tai asennuksiin, joissa pitkäaikainen korroosionkestävyys on kova vaatimus.
