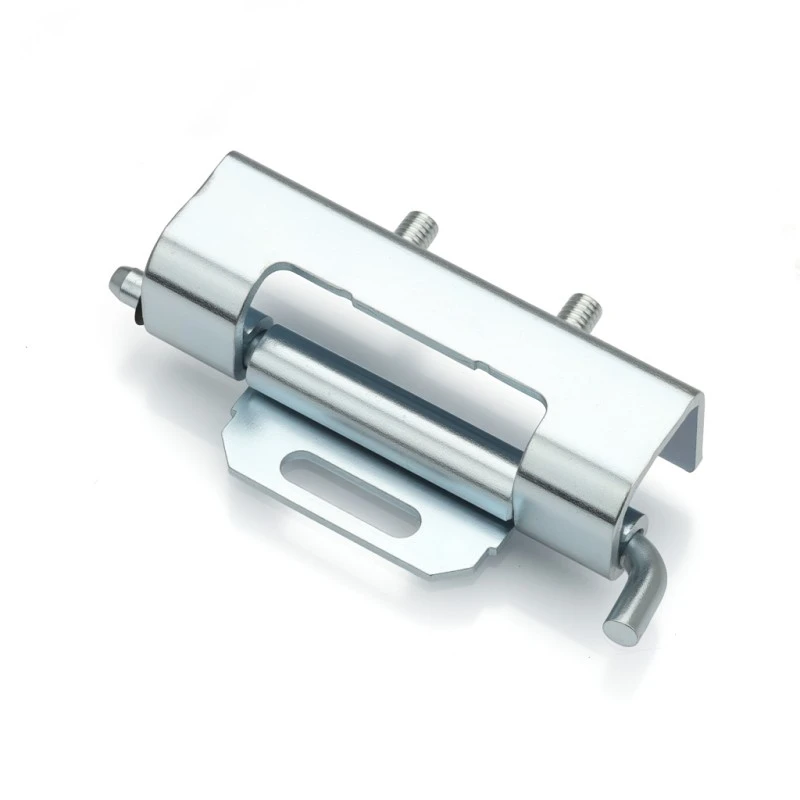

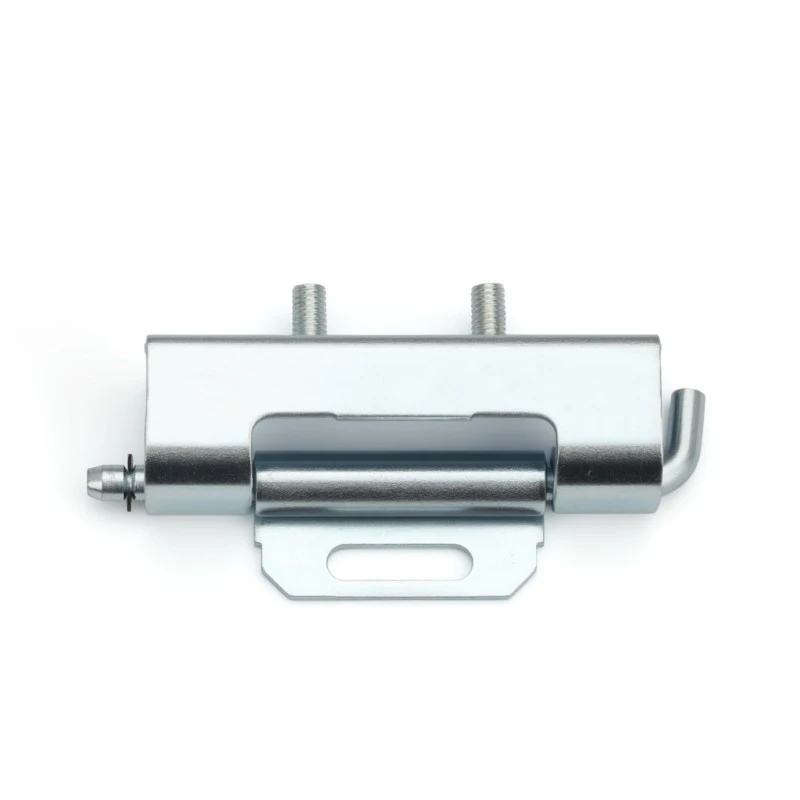

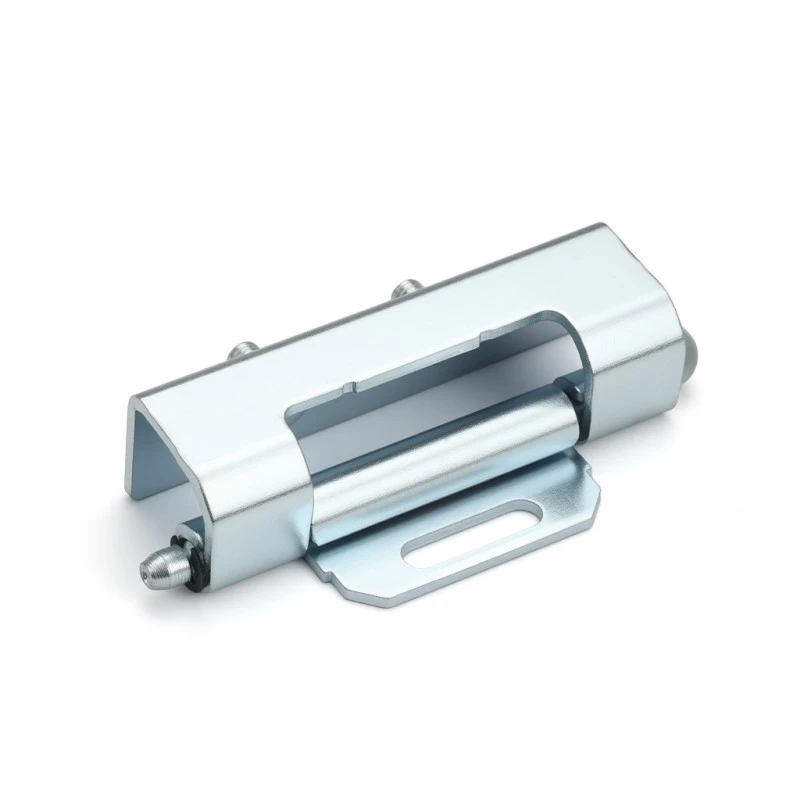

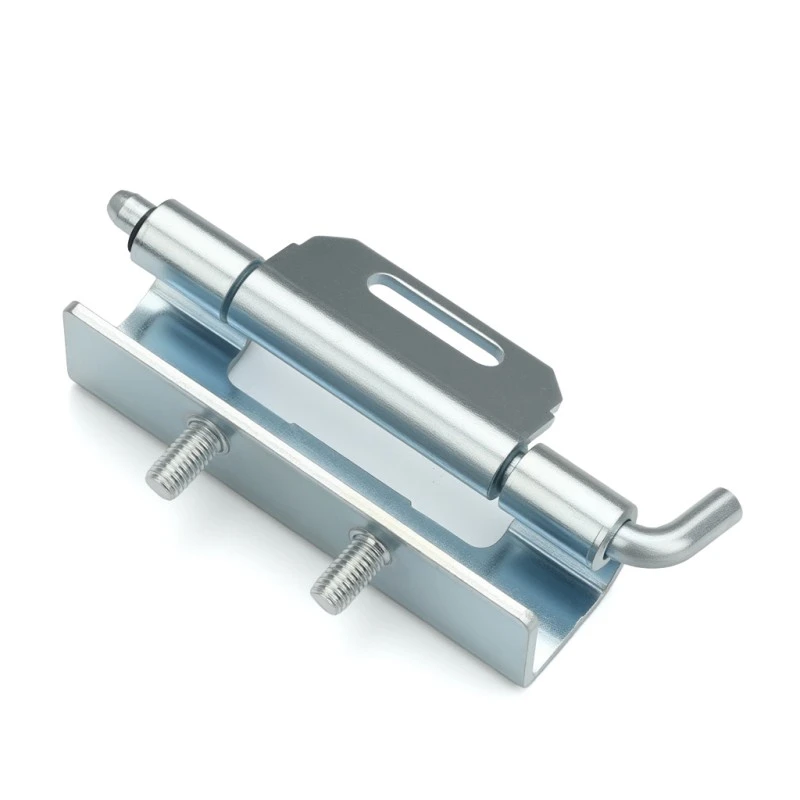

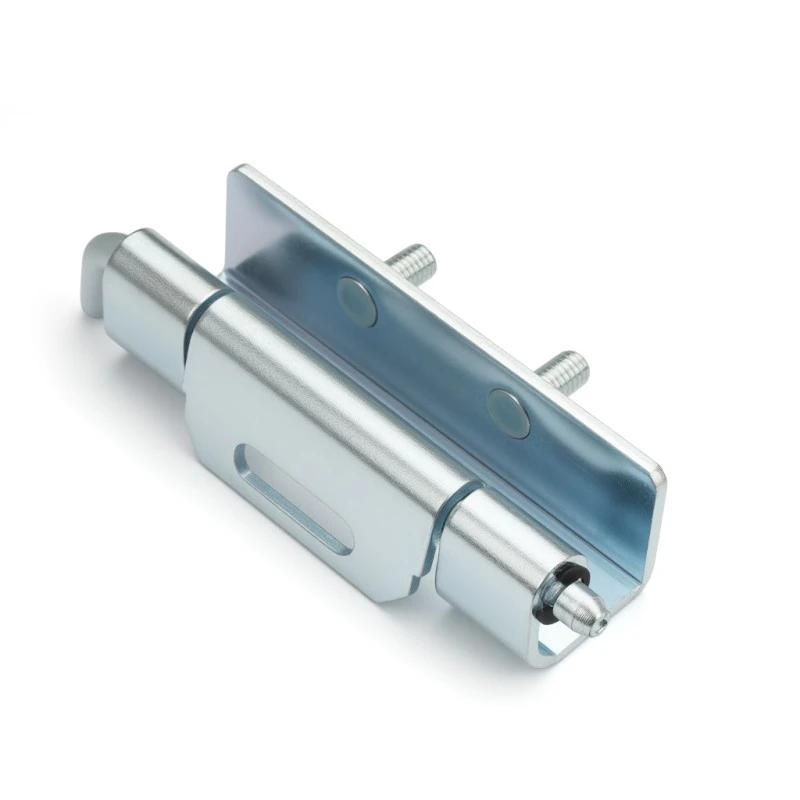

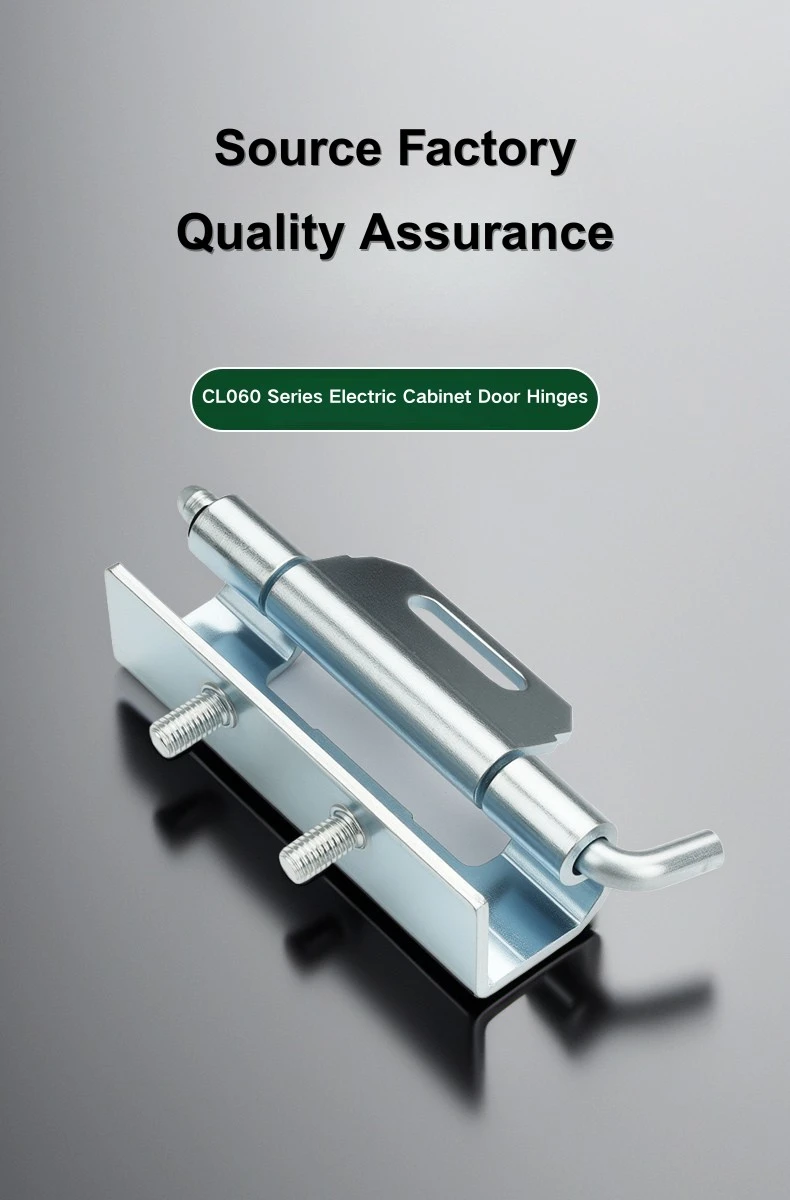

Piilotettu sarana nastoilla

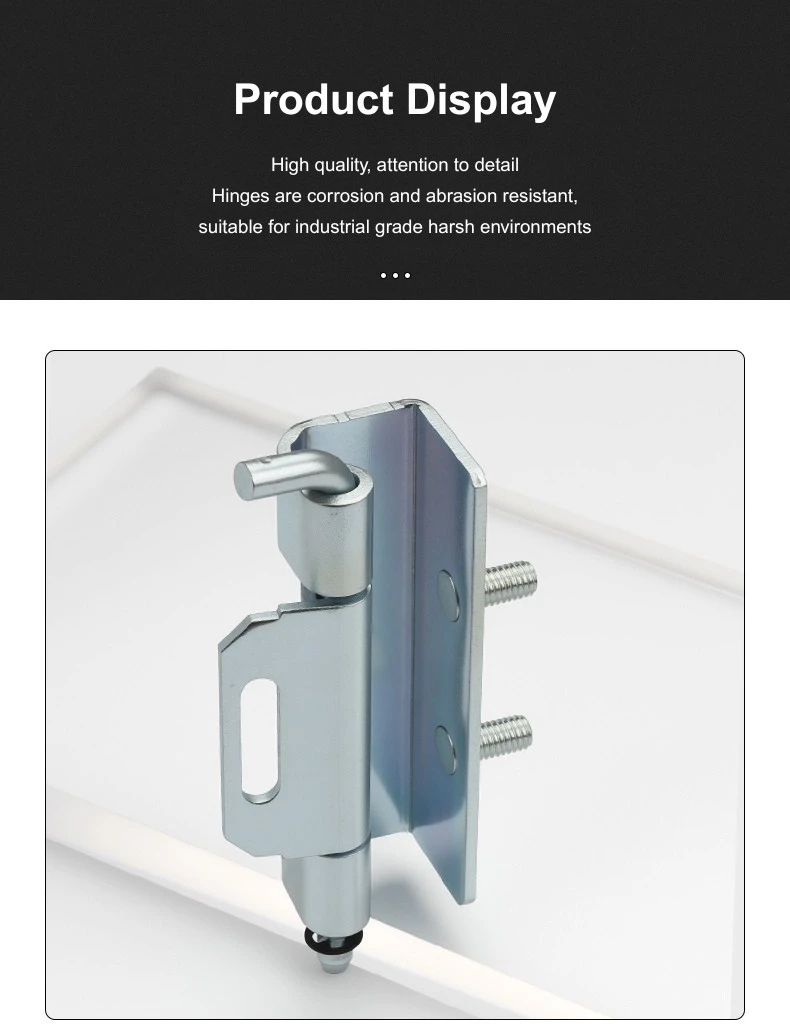

Jokaiselle, joka hankkii irrotettavat kotelon saranat Yitai Lockista, piilotettu sarana tapilla CL060 hoitaa sekä hitsauksen että mutteriasennuksen, ja ruuvit ovat jo mukana. Kiinnityssiivessä on 19,8 mm:n rako, joten voit hienosäätää asentoa ennen sen lukitsemista – hyödyllinen, kun tarvitset oven roikkumaan suoraan. Kokonaispituus on 86 mm 70 mm saranarungolla ja Φ5 mm piippulla.

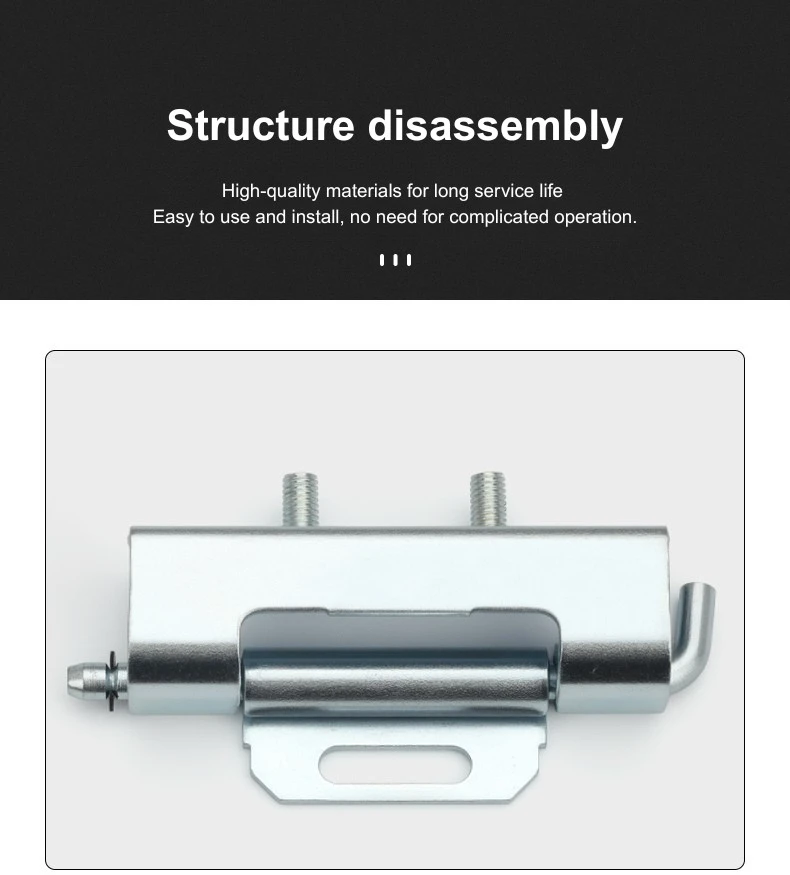

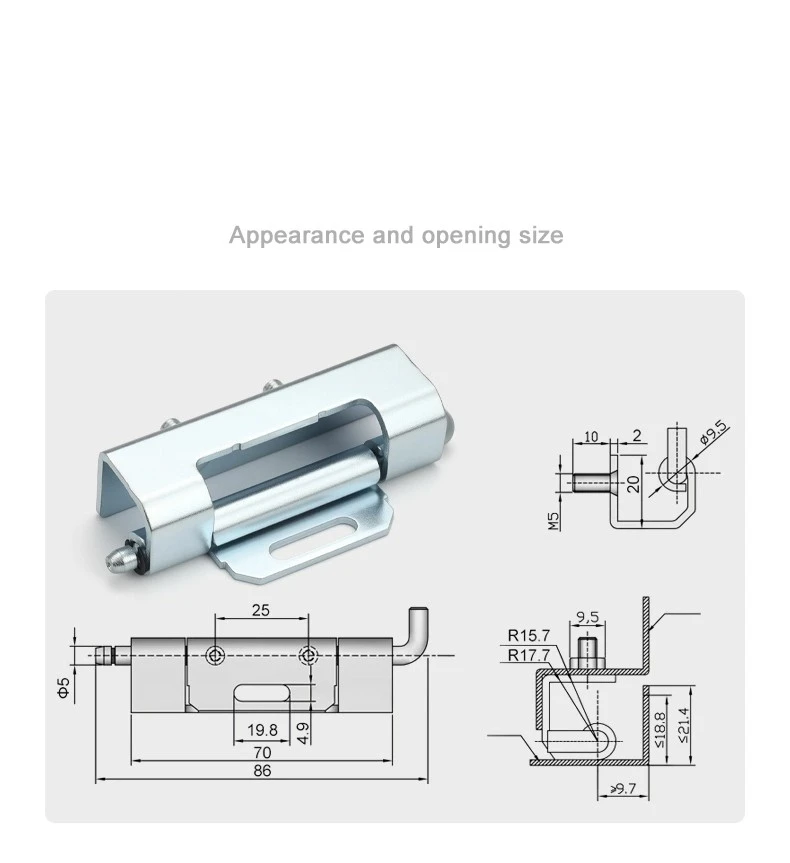

Rakenne ja mitat

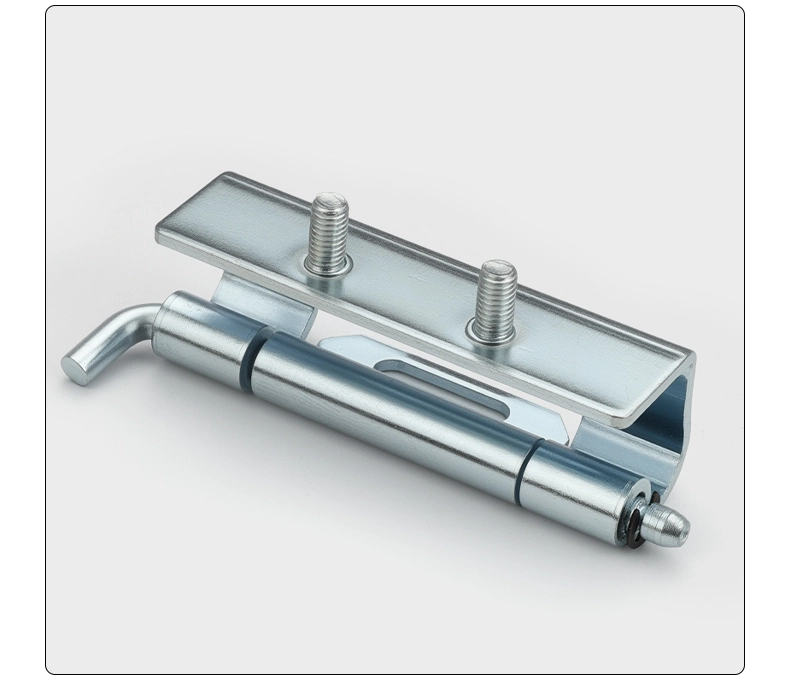

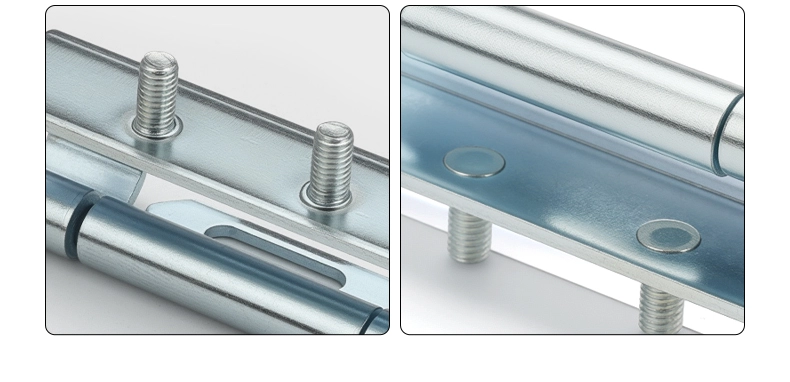

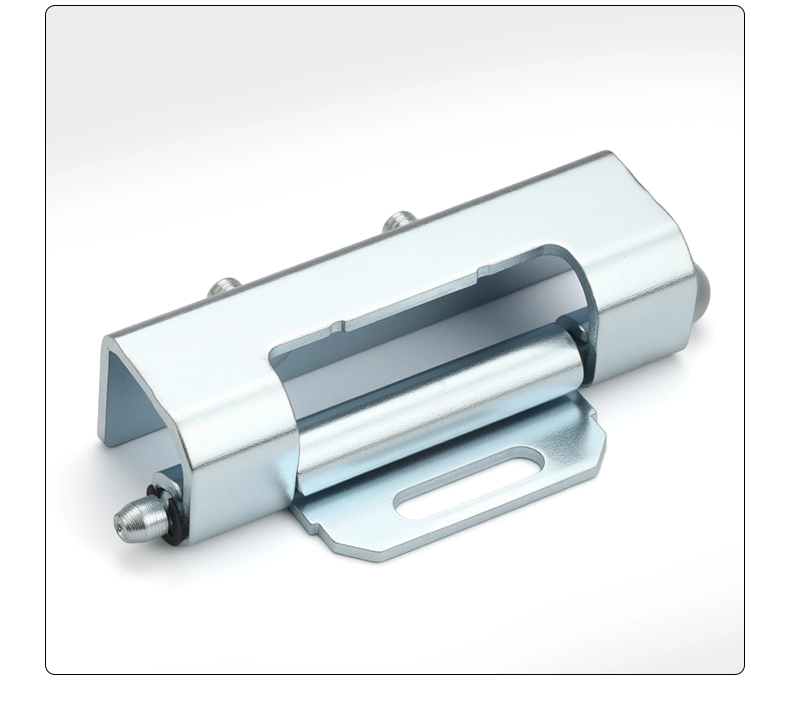

Piilotettu sarana nastoilla kulkee kokonaispituudella 86 mm, josta päärunko ottaa 70 mm ja asennussiipi peittää loput. Piipun halkaisija on Φ5 mm, ja itse nastassa on Φ9,5 mm:n pää, 10 mm:n akseli, 2 mm:n olkapää ja M5-kierre – helppo kiinnittää runkokanavan mutteriin.

Runkojen yhteensopivuuden vuoksi nastalla varustettu piilosarana on suunniteltu kanaville, joiden sisäsäde on R15,7–R17,7 mm, ovipaneelin välyssyvyys ≤18,8 mm, sivusuunnan ulottuma ≤21,4 mm ja rungon aukko > 9,7 mm. Saranarunko on 22,6 mm leveä ja kiinnityssiipi 25 mm leveä – riittävän kompakti istuakseen siististi rungon sisällä työntymättä ulos oven pinnasta.

Asennus ja asennus

Piilotettu sarana nastoilla sopii hitsauksen ja mutteriasennuksen yhdistelmään. Asennussiipi hitsataan ovipaneeliin valmistuksen aikana, ja nastan pää kiinnittyy runkokanavaan mukana toimitetuilla M5-ruuveilla. Siiven 19,8 mm:n ura antaa sinulle tilaa siirtää saranan asentoa ennen kaiken kiristämistä, mikä tekee oven kohdistuksesta paljon vähemmän vaikeeta asennuksen aikana.

Kun kaikki on kiinnitetty paikoilleen, piilotettu sarana ja nastat sallivat oven irtoamisen tarvittaessa – irrota vain nasta karmikanavasta ja ovi nousee vapaaksi. Hitsattu siipi pysyy ovipaneelissa pysyvästi, joten oven irrottaminen ei vaikuta saranan asennukseen ollenkaan. Se on kätevä ominaisuus kaappeihin, joissa ovi on poistettava johdotusta tai sisäistä pääsyä varten.

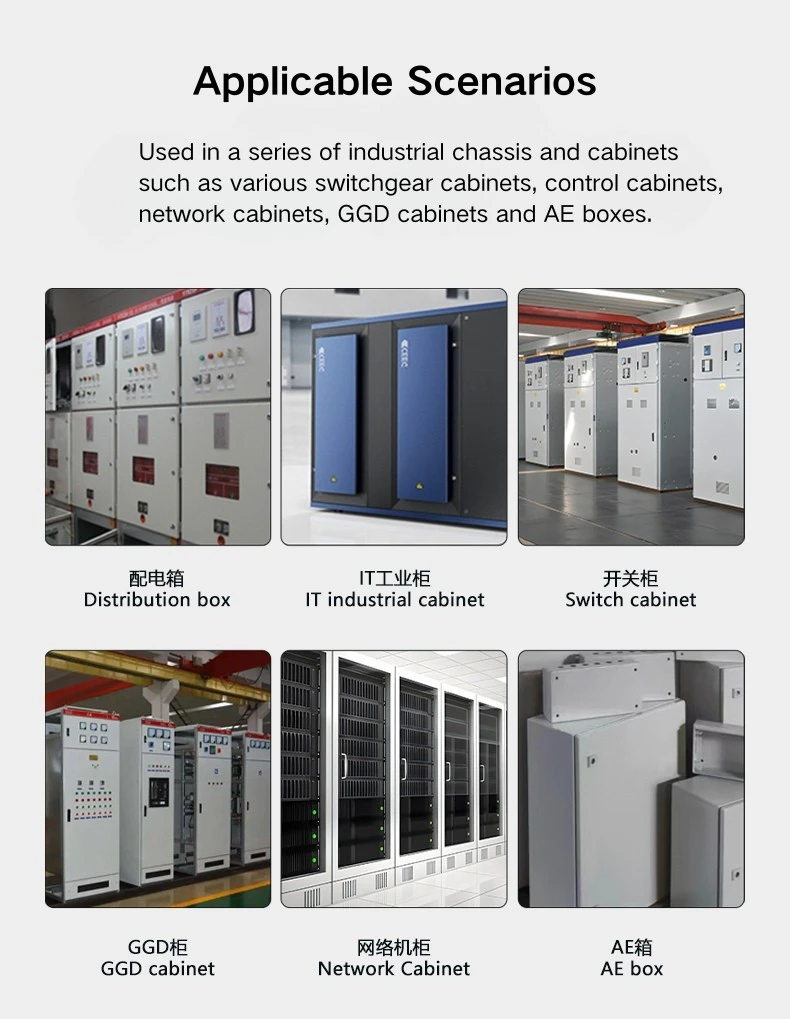

Sovellusskenaariot

Piilotettu sarana nastoilla näkyy useimmiten jakelupaneelin ovissa, kojeistokoteloissa, verkkokaappien ovissa ja teollisuuslaitteiden kaapeissa, joissa ulkopinnan puhtaana pitäminen on tärkeää. Koska sarana on rungon sisällä, ulkopuolelta ei näy mitään, kun ovi on kiinni – ei ulkonevaa piippua, ei paljaana olevaa siipeä.

Piilotetun saranan irrotettava puoli on kätevä myös kaapeissa, jotka kootaan työpajassa ja kuljetetaan paikalle – ovi voi irrota kuljetusta varten ja palata takaisin päälle, kun kaappi on paikoillaan. Sinkitty hiiliteräsviimeistely sopii hyvin tavallisiin teollisuusympäristöihin sisätiloissa, ja 86 mm:n sarana sopii runkokanavan mittoihin, joita tavallisesti löytyy jakelu- ja kojeistokoteloista.

FAQ

Q1: Mikä on CL060-saranan kokonaiskoko?

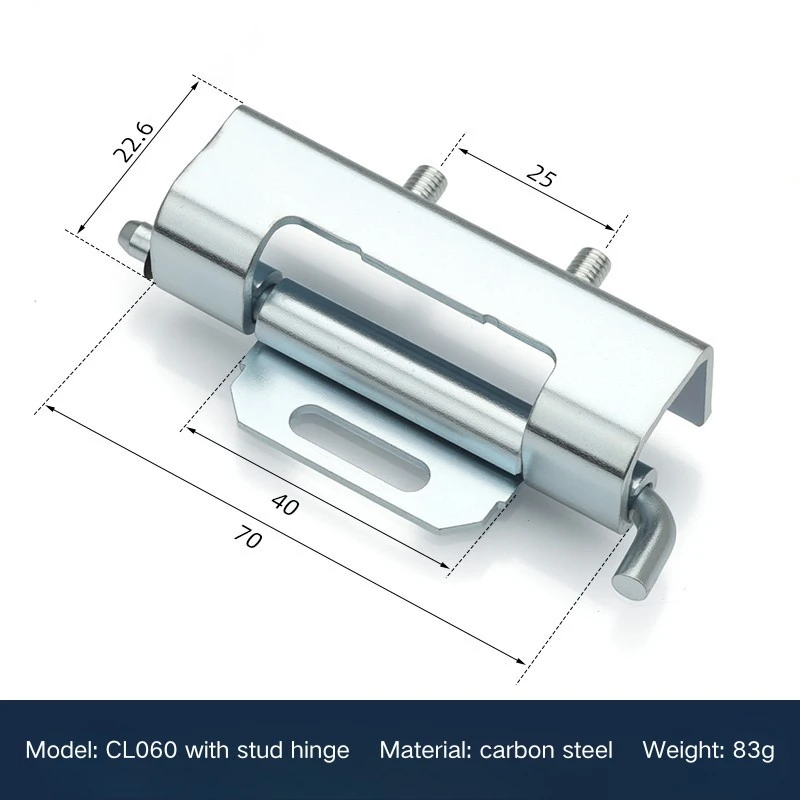

CL060 piilosaranan kokonaispituus on 86 mm, saranan rungon pituus 70 mm ja piipun halkaisija Φ5 mm. Asennussiiven leveys on 25 mm ja saranan rungon leveys 22,6 mm. Kokonaispaino 83g.

Q2: Mistä materiaalista CL060 on valmistettu?

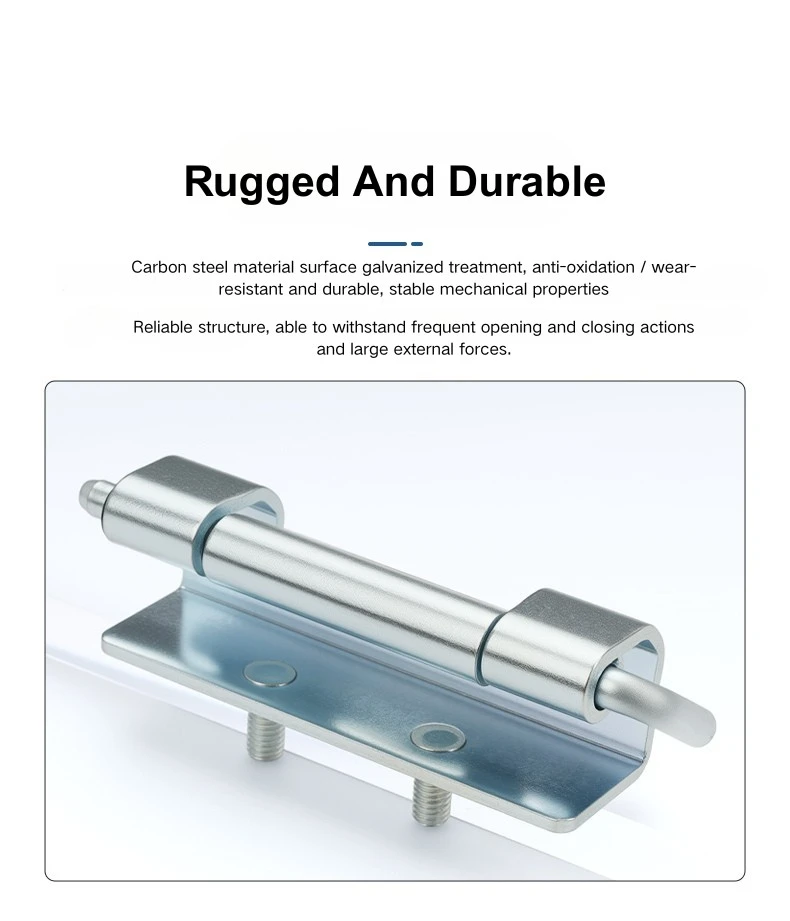

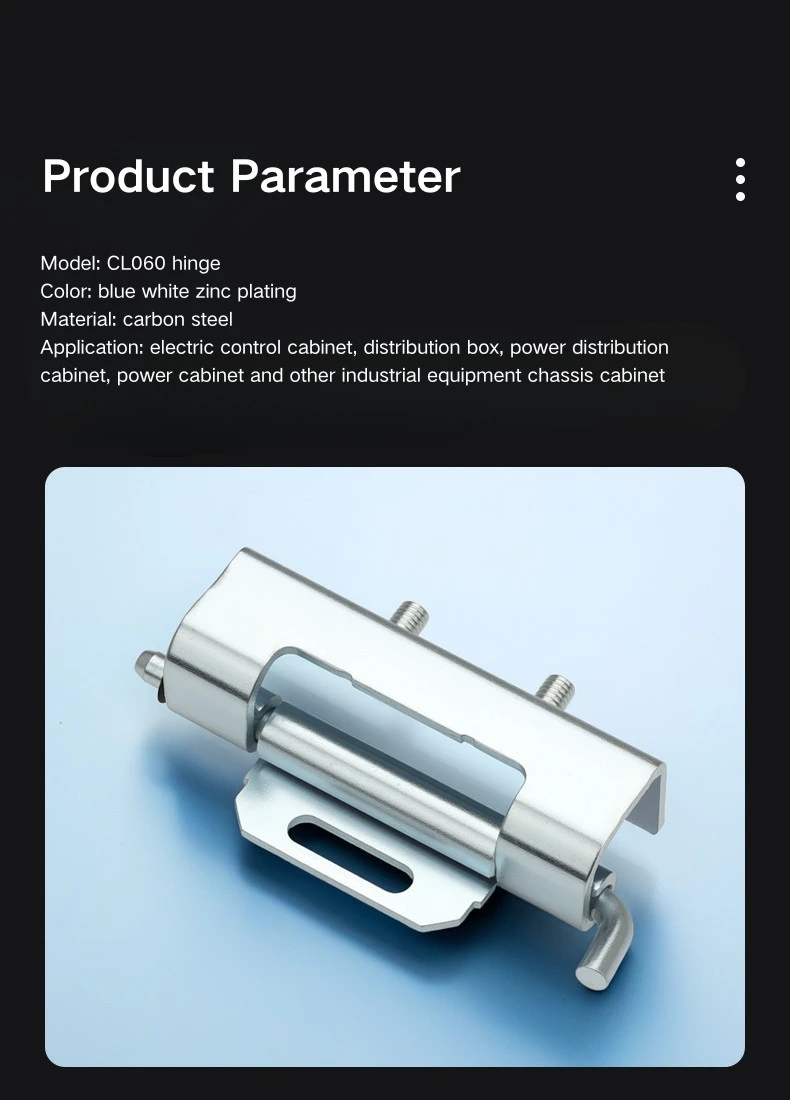

CL060 on valmistettu hiiliteräksestä, jossa on galvanoitu pinta. Se on tällä hetkellä saatavana vain yhdellä erittelyllä.

Q3: Miten CL060 asennetaan?

CL060 käyttää hitsauksen ja mutteriasennuksen yhdistelmää. Kiinnityssiipi hitsataan ovipaneeliin ja nasta kiinnittyy runkokanavaan mukana toimitetuilla M5-ruuveilla. Urallinen asennusreikä mahdollistaa asennon säätämisen ennen lopullista kiinnitystä.

Q4: Mitkä ovat nastan mitat?

Nastan pään halkaisija on Φ9,5 mm, akselin pituus 10 mm, olake 2 mm ja se on kierretty M5. Se kytkeytyy runkokanavaan, jonka aukko on >9,7 mm.

Q5: Mihin kehyskanavan mittoihin CL060 sopii?

CL060 piilosarana sopii runkokanavaan, jonka sisäsäde on R15,7 - R17,7 mm. Ovipaneelin syvyysvälys on ≤18,8 mm ja sivuttainen kokonaisulottuvuus ≤21,4 mm.

Q6: Mihin kotelotyyppeihin CL060 sopii?

CL060:tä käytetään jakelupaneelin ovissa, kojeistokoteloissa, teollisuuden verkkokaapeissa ja mekaanisten laitteiden kaappien ovissa – kaikkialla, missä piilotettu, irrotettava sarana on parempi kuin pinta-asennus.
