Kuinka valitset oikean ilmanvaihtosuodattimen sähkökaappiin tai teollisuuskoteloon?

Lämpö on yksi yksinkertaisimmista tavoista lyhentää kaapin sisällä olevien sähkökomponenttien käyttöikää. Ailmanvaihtosuodatinset, joka sopii oikein, suodattaa tehokkaasti ja sopii asennusympäristöön, auttaa pitämään asiat käynnissä ilman ongelmia. Yitailock valmistaa täyden valikoiman ABS-muovista valmistettuja kaapin tuuletusikkunoita eri kokoisina ja eri kokoonpanoina – tässä on hyvä tietää, ennen kuin valitset sellaisen.

XT-sarja – suodatettu ilmanvaihto sähkökoteloihin

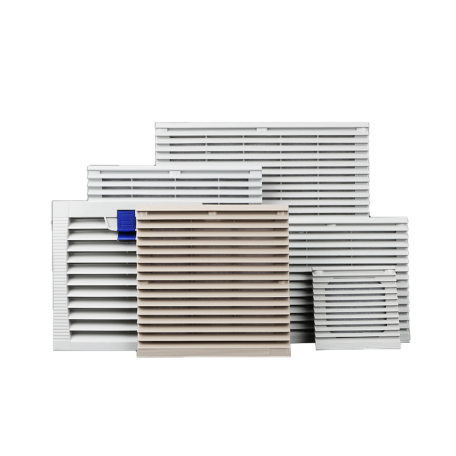

XT-sarja kattaa neliönilmanvaihtosuodatinsarjat XT801:stä XT807:ään, joissa jokaisessa on säleikkö ABS-säleikkö ulkopuolella ja G3-polymeerisuodatintyyny sisällä. Suodatintyyny kerää pölyn ja roskat ennen kuin se saavuttaa kotelon sisällä olevat komponentit, mikä on tärkein ero tämän ja tavallisen ilmanvaihtoritilä välillä.

Koot vaihtelevat kompaktista XT801:stä (107 × 107 mm ulkoinen, 81 × 81 mm aukko) XT806:een (ulkoinen 322 × 322 mm, aukko 280 × 280 mm) ja suorakaiteen muotoiseen XT807:ään (420 × 180 mm ulkoinen, 389 × 149 mm leikkaus). Yleisimmin määritellyt koot ovat yleensä keskitason XT803-XT805, jotka sopivat useimmissa jakelukaapeissa ja ohjauskoteloissa oleviin vakiopaneelien aukkoihin.

Värit ovat RAL 7035 (vaaleanharmaa – standardi useimmille teollisuuskaapeille), RAL 7032 (lämpimämpi kiviharmaa) ja musta tiettyihin asennuksiin.

Normaali tyyppi vs. Tall Style

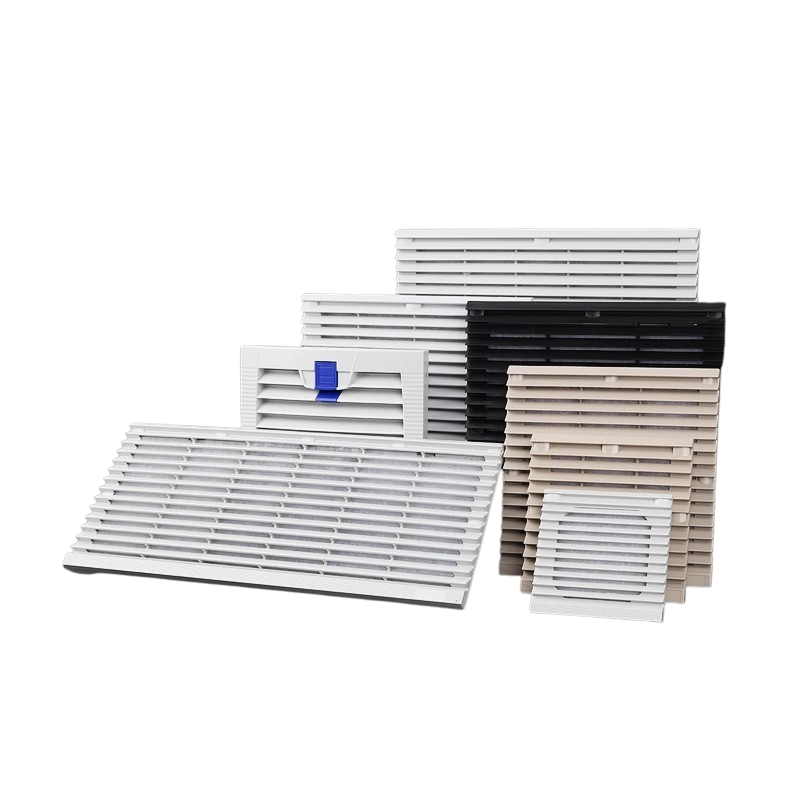

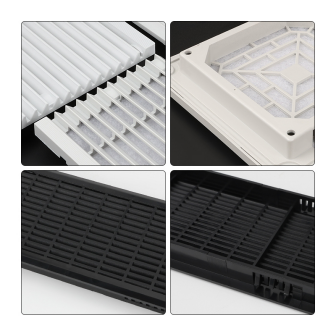

XT804- ja XT805-malleihin on saatavana kaksi profiilikorkeutta. Normaali tyyppi istuu lähempänä paneelin pintaa ja sopii vakioasennuksiin, joissa kaapin seinämän paksuus on tyypillisen alueen sisällä. Korkeassa mallissa on syvempi runko, johon mahtuu paksummat paneeliseinät tai asennukset, joissa säleikön ja sen takana olevan tuulettimen välillä tarvitaan lisätilaa. Kuvat kaksi ja kolme esittävät kummankin sisäisen asettelun – normaalissa tyypissä käytetään M4-ruuvikiinnitystä yhteen kohtaan, kun taas korkeassa mallissa käytetään kahta M4-kiinnityspistettä turvallisemman istuvuuden takaamiseksi syvemmille paneeleille.

Liimatiivistevaihtoehdot

Useimmat XT-mallit ovat saatavilla liimapistetiivisteellä tai ilman sitä – mustaa tiivistenauhaa, joka kulkee suodatinkehyksen kehän ympäri. Koteloissa, jotka tarvitsevat jonkin verran pölytiivistystä itse tuuletusikkunan ympäriltä, ​​kannattaa määrittää tiivisteversio. Se painaa paneelin pintaa vasten, kun säleikkö on asennettu, pienentäen rungon ja leikkausreunan välistä rakoa. Tavallisiin sisäkaapeihin, joissa säleikön ympärillä oleva tunkeutumissuoja ei ole huolenaihe, tarttumaton versio on yksinkertaisempi ja kustannustehokkaampi valinta.

Joihinkin XT804- ja XT805-malleihin on saatavana myös pikakiinnitys ruuvien sijaan, mikä nopeuttaa suodattimen irrotusta ja vaihtoa huollon aikana.

Tavalliset ilmanvaihtoritilät

Sovelluksiin, joissa suodatusta ei vaadita – vain passiivinen ilmavirta – tavallisia ilmanvaihtoritilöitä on saatavana kolmessa koossa: 78 × 200 mm, 78 × 456 mm ja 80 × 461 mm. Näissä ei ole suodatintyynyä sisällä, joten ne sopivat koteloihin, joihin pölyn pääsy ei ole huolestuttavaa, mutta ilmavirtausta on silti hallittava paneelin poikki.

Oikean valinta

Koko on ensimmäinen päätös – sovita ulkomitat käytettävissä olevaan paneelitilaan ja vahvista leikkauksen koko ennen tilaamista. Sen jälkeen valinta suodatetun XT-sarjan ja tavallisen säleikön välillä riippuu siitä, tarvitaanko pölysuojausta. XT-sarjassa liimatiiviste kannattaa lisätä kaikkiin asennuksiin, joissa kaapin tuuletusikkunan on asetettava tasolle ja tiivistettävä paneelia vasten. Normaali vs. korkea tyyli seuraa paneelin paksuuden ja tuulettimen välysvaatimuksista.
